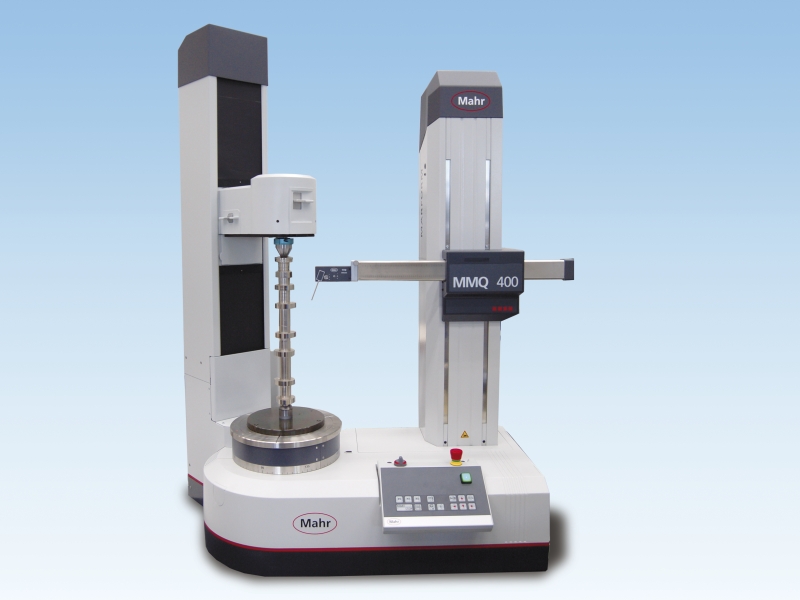

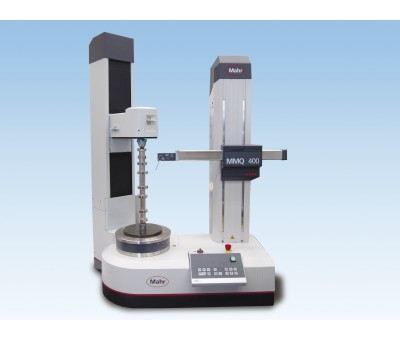

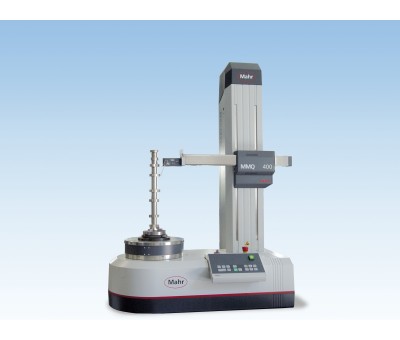

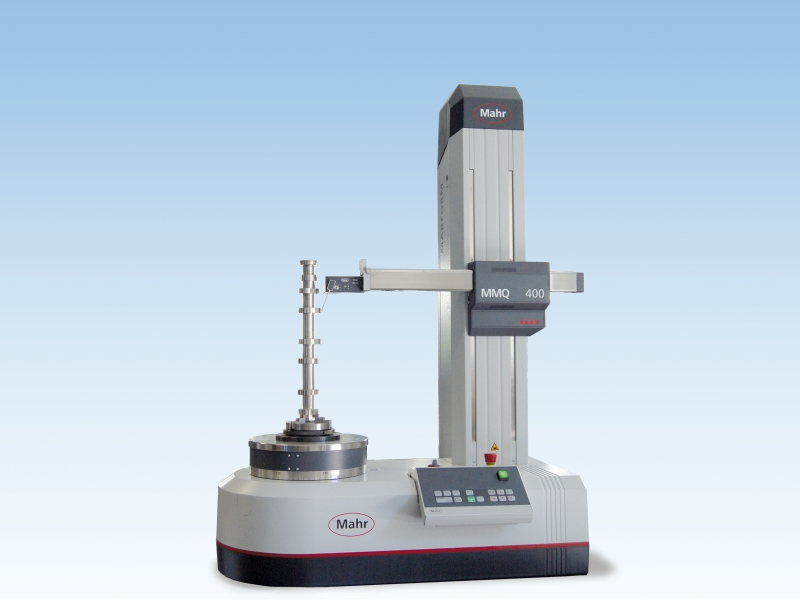

Appareil CNC universel de mesure d'écart de forme, Marform MMQ 400
L'utilisation universelle du MarForm MMQ 400 en font un appareil de mesure CNC largement utilisé pour l'évaluation de nombreuses pièces selon DIN ISO 1101. Des axes de mesure de haute précision en Z et X permettent d'effectuer tous les types de mesure de forme. Il existe des variantes de MarForm MMQ 400 pour les pièces suivantes
- Pièces de haute précision
- Pièce de longueur inhabituelle
- Pièces de grande taille et lourdes
- Utilisation en production ou en salle de mesure de précision
Différents modules vous permettent d'adapter le MarForm MMQ 400 à vos besoins :
- Table de centrage et de nivelage motorisée ou manuelle
- Axe vertical (Z) avec une longueur de mesure de 900 mm ou 500 mm ou 350 mm
- Axe horizontal (X) avec une longueur de mesure de 180 mm ou 280 mm et des règles linéaires numériques dans les axes X et Z. Pour les mesures dans lesquelles la recherche du point de mesure exacte et hautement reproductible influence le résultat de mesure.
- Palpeur manuel ou entièrement automatique à boucle de mesure courte, grande linéarité et faible force de mesure.
- Commande de trajectoire pour la mesure rapide d'un contour théorique
- au choix avec butée motorisée
Options :
- Mesure de rugosité
- Changement motorisé entre le palpeur de forme à bille en rubis et le palpeur de rugosité PHT 6-350.
- Contrôle de pistons avec le logiciel d'analyse MarWin
- Contrôle de torsion et analyse avec MarWin
- Contrôle de forme de came
- Analyse du saut des lamelles sur les données de contour
- Mesure de contour et analyse
- Commande continue de trajectoire (MCPC)
- Analyse de forme libre
- Analyse de vitesse de vibration
- Ondulation de circularité dominante (MBN 10455)
Versions : Le MarForm MMQ 400-2 existe en sept versions pour répondre à tous les besoins et est ainsi d'emblée parfaitement adapté à chaque tâche :
- avec une table de centrage et de nivelage
- motorisée ou manuelle, un axe vertical (Z) d'une longueur de mesure de 500 mm ou 900 mm et un axe horizontal (X) d'une longueur de mesure de 280 mm ou
- un axe vertical, axe (Z) d'une longueur de mesure de 350 mm et un axe horizontal (X) d'une longueur de mesure de 180 mm
- avec des systèmes de mesure numériques dans les axes linéaires X et Z pour une reproductibilité parfaite des mesures
- au choix avec butée motorisée
Le MarForm MMQ 400-2 existe en version poste de mesure semi-automatique avec table de centrage et de nivelage manuelle ou en version entièrement automatique avec table de centrage et de nivelage motorisée et palpeur T7W, qui en font l'outil parfait pour la mesure de précision de vos pièces sans aucune intervention de l'opérateur.
Le palpeur de mesure T7W est équipé d'un axe de rotation motorisé qui vous permet d'amener progressivement le bras de palpage dans la position de mise en contact souhaitée. Vous pouvez ainsi effectuer des mesures sur des surfaces cylindriques et frontales. En tant que palpeur de position zéro, le T7W est en plus en mesure de commuter automatiquement, sans intervention de l'opérateur, entre mesures intérieures et extérieures ou entre les mesures de surfaces frontales par le haut et par le bas. Des cycles de mesure entièrement automatiques sur des pièces complexes sont possibles sans intervention de l'opérateur. Les bras de palpage du T7W sont interchangeables. Grâce à son axe rotatif motorisé, il peut également loger des bras de palpage en étoile, c'est-à-dire des bras de palpage avec différents éléments de palpage, de façon à pouvoir commuter entre différentes géométries de bille de palpage au cours d'un cycle de mesure.
Associez le contrôle de tolérances de forme et de position à la surveillance des paramètres de rugosité. Documentez les paramètres de rugosité caractéristiques, Ra et Rz par exemple, dès le contrôle de forme de vos pièces avec MarForm MMQ 400-2 sans devoir serrer à nouveau la pièce sur un autre poste de mesure. Vous pouvez le faire grâce au changement motorisé commandé par programme entre le palpeur de forme à bille en rubis et le palpeur de rugosité PHT 6-350. Aucune intervention de l'opérateur n'est nécessaire, le palpeur concerné est positionné à l'horizontale de façon motorisée par la mise en contact verticale. L'axe de rotation motorisé du palpeur de forme T7W positionne le palpeur concerné par incréments de 1°.
Caractéristiques
Données Techniques :
|
MMQ 400-2
|
MMQ 400-2
|
MMQ 400-2
|
|
| Z= 350 mm X= 180 mm | Z= 500 mm Z= 280 mm | Z= 900 mm X= 280 mm | |
|
Écart de circularité (µm+µm/mm hauteur de mesure)
|
0,01 + 0,00025
|
0,01 + 0,00025
|
0,01 + 0,00025
|
|
Écart de circularité ((µm+µm/mm hauteur de mesure)**
|
0,02 + 0,0005
|
0,02 + 0,0005
|
0,02 + 0,0005
|
|
Écart de battement axial (µm+µm/mm rayon de mesure) *
|
0,02 + 0,0001
|
0,02 + 0,0001
|
0,02 + 0,0001
|
|
Écart de battement axial (µm+µm/mm rayon de mesure) **
|
0,04 + 0,0002
|
0,04 + 0,0002
|
0,04 + 0,0002
|
|
Table de centrage et de nivelage
|
manuel / automatique
|
manuel / automatique
|
automatique
|
|
Diamètre de la table (mm)
|
285
|
285
|
285
|
|
Charge maximale de la table, au centre (N)
|
600
|
600
|
400
|
|
Vitesse de rotation (1/min) 50 Hz / 60 Hz
|
0,2-15
|
0,2-15
|
0,2-15
|
|
Course de mesure motorisée (mm), axe Z
|
350
|
500
|
900
|
|
Écart de rectitude / course de mesure 100 mm (μm)**, axe Z
|
0,15
|
0,15
|
0,15
|
|
Écart de rectitude /course de mesure totale (μm)**, axe Z
|
0,3
|
0,4
|
0,9
|
|
Écart de parallélisme axes Z/C dans la direction de palpage (μm)
|
0,5
|
0,8
|
2
|
|
Vitesse de mesure (mm/s), axe Z
|
0,1-30
|
0,1-30
|
0,1-30
|
|
Vitesse de positionnement (mm/s), axe Z
|
0,5 -100
|
0,5 -100
|
0,5 -100
|
|
Course de mesure motorisée (mm), axe X
|
180
|
280
|
280
|
|
Écart de rectitude / course de mesure moyenne 100 mm (µm)**, axe X
|
0,4
|
0,5
|
0,5
|
|
Écart de rectitude /course de mesure totale (μm)**, axe X
|
0,8
|
1,5
|
1,5
|
|
Perpendicularité axe X / C (µm)
|
1
|
2
|
2
|
|
Vitesse de positionnement (mm/s), axe X
|
0,5-30
|
0,5-30
|
0,5-30
|
|
Vitesse de mesure (mm/s), axe X
|
0,5-10
|
0,5-10
|
0,5-10
|
