Ébavureuse universelle COSTA - MD4 CVC 1150 - 13175

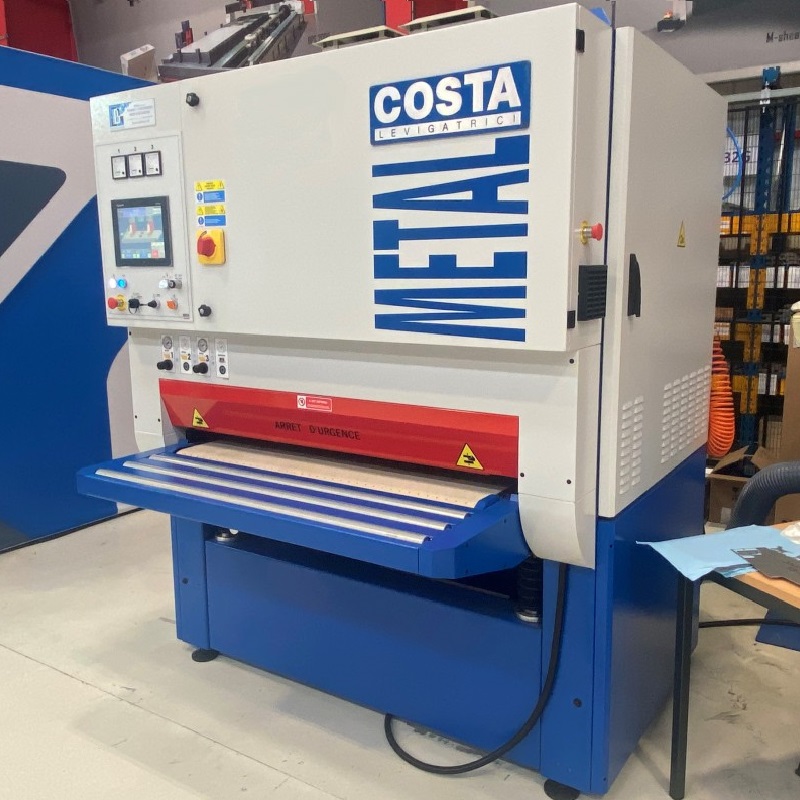

L'ébavureuse universelle COSTA type MD4 CVC 1150 est une machine pour l'ébavurage, le polissage et la finition de pièces métalliques et non métalliques.
Avec sa configuration à 3 stations CVC, cette machine est particulièrement adaptée à l'ébavurage d'arrondis de bords et au polissage de pièces poinçonnées, cisaillées ou découpées par procédé laser / plasma / jet d'eau.
Elle se caractérise par :
- Une largeur de travail de 1150mm permettant de supporter des pièces de 300kg maximum
- Un système de dépression avec pompe à vide sous chaque station de travaile pour la bonne tenue des pièces de petites dimensions / glissantes

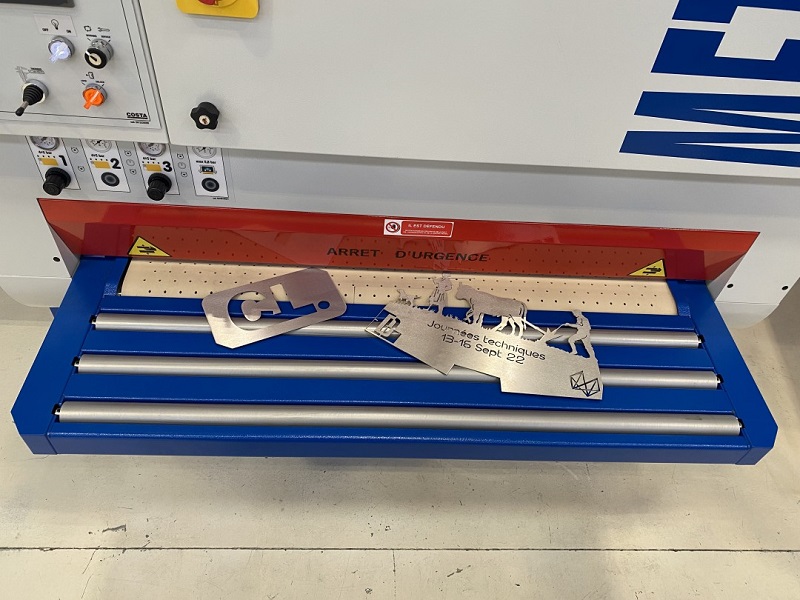

- Un rouleau palpeur d'entrée pour contrôle automatique des surépaisseurs. Ce dispositif de sécurité arrête le tapis et relève les unités de travail pour prévenir tout dommage.

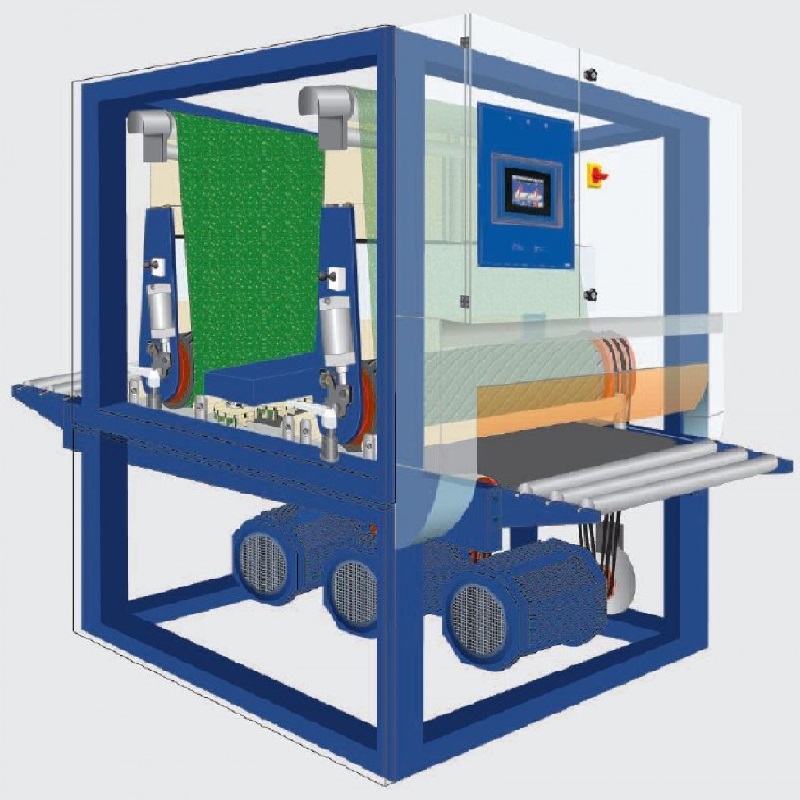

- Un entrainement des unités de travail par moteur situé en partie basse de la machine avec entrainement par courroie trapézoïdale et système de tension mécanique / pneumatique

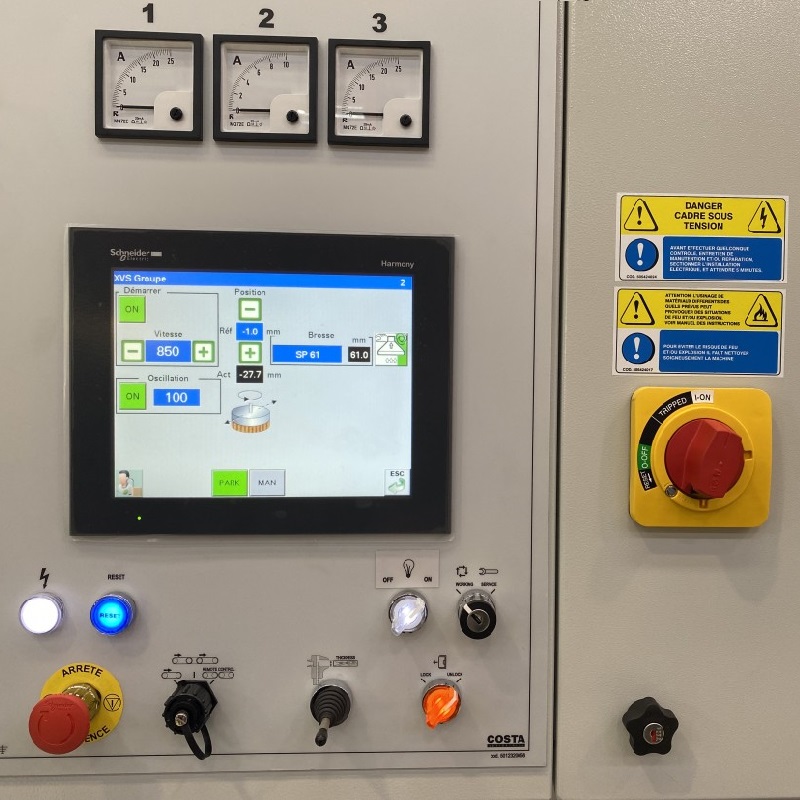

- Un automate de programmation avec écran tactile 10'' permettant de réaliser et visualiser les différents réglages machines. Il permet de sotcker jusqu'à 250 programmes pièces
- 3 stations de travail successives : bande abrasive / brosse / bande abrasive (Voir détail ci-après)
Caractéristiques
| Ebavureuse automatique de pièces métalliques | MD4-CVC 1150 |
| DONNEES TECHNIQUES GENERALES | . |
| largeur utile de travail (mm) | 1150 |
| nombres de stations de travail | 3 |
| Longueur des bandes abrasives (mm) | 2200 |
| Epaisseur mini / maxi des pièces (mm) | 0,5 à 150 |
| Hauteur du tapis convoyeur (mm) | 750 à 900 |
| Moteur montée / baisse du tapis (Kw) | 200 |
| Vitesse de défilement du tapis convoyeur de pièces (m/min) | 0,5 à 10 |
| Puissance de la pompe à depression (Kw) | 5,5 |
| Dimensions (mm) | 1824 x 1921 |
| STATION N°1 | . |
| Type 1 | C20: bande abrasive |
| Moteur d'entrainement de la bande (1) (kW) | 11 |
| STATION N°2 | . |
| type 2 | XVS-130: groupe transversal de brosses verticales |
| STATION N°3 | . |
| type 3 | C20: bande abrasive |
| Moteur d'entrainement de la bande (3) | 11 |
Mot du fournisseur
Détail des stations de travail :
- 1ere station de travail C20 avec bande abrasive entrainée par un cylindre caoutchouc spécial Ø 200mm résistant à l'huile et à la chaleur. réglage mécanique de la hauteur en fonction de l'epaisseur des grains de bande choisis. l'oscillation de la bande est commandé par photocellule. Cette station est équipée de buses de nettoyages oscillantes pour nettoyer la bande abrasive. Chaque unité est équipée d'un frein à disque pneumatique
- 2eme station de travail XVS avec un groupe de x11 brosses verticales tournant à grande vitesse (pilotée par variateur) et oscillant latéralement. la combinaison de la rotation des brosses et l'oscillation permet d'obtenir un ébavurage parfait dans toutes les directions. Cette station est idéale pour les opérations d'ébavurage, retrait d'oxyde, rayonnage de bords. La flexibilité des brosses permet une élimination efficace des bavures même sur pièce emboutie, filmées ou revetues (galva, zinc, prélaquées..) Cette unité est extractible afin de procéder facilement au changement des brosses le cas échéant.
- 3eme station de travail C20 avec bande abrasive entrainée par un cylindre caoutchouc spécial Ø 200mm résistant à l'huile et à la chaleur. réglage mécanique de la hauteur en fonction de l'épaisseur des grains de bande choisis. l'oscillation de la bande est commandé par photocellule. Cette station est équipée de buses de nettoyages oscillantes pour nettoyer la bande abrasive. Chaque unité est équipée d'un frein à disque pneumatique
