Rugosimètre portable sans patin Marsurf M 400
MarSurf M 400 est le nec plus ultra des appareils mobiles Les analyses d'état de surface qui nécessitent un palpage libre sont de plus en plus fréquenteq, en salle de mesure, et également directement en production.
Ceci signifie en général de plus grandes exigences en termes de compétences de l'opérateur, plus de temps passé, plus d'activités d'ajustage.
Dans la famille de « technique de mesure mobile des états de surface », MarSurf M 400 offre toutes ces prestations, associées à une manipulation plus simple et plus rapide.
Caractéristiques

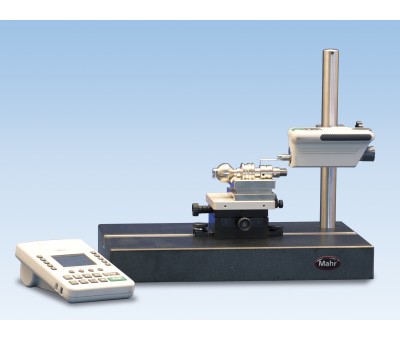

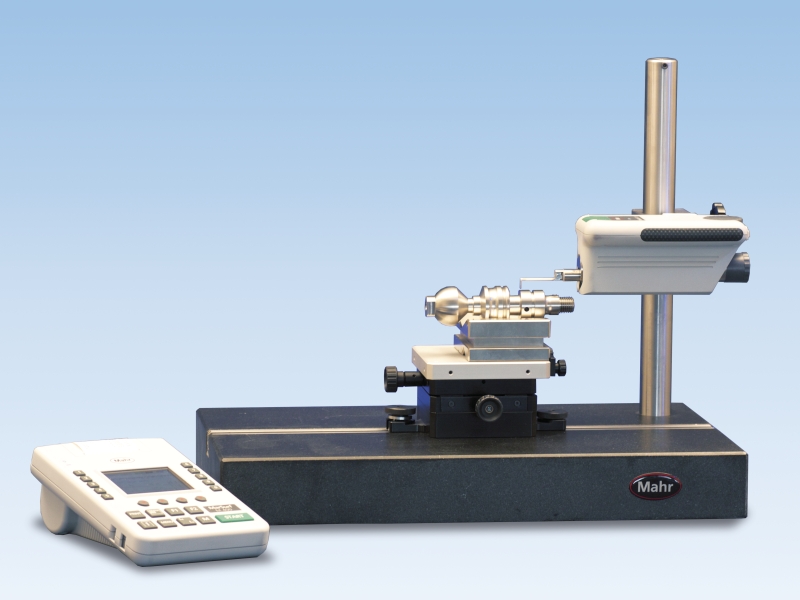

- Appareil de mesure mobile et stationnaire
- Mesures de rugosité et d'ondulation
- Longueur d'exploration jusqu'à 26 mm
- Plus de 50 paramètres R, W et P
- Sélection automatique du cut-off et de la longueur d'exploration en fonction de la norme
- Fonction de calibrage dynamique

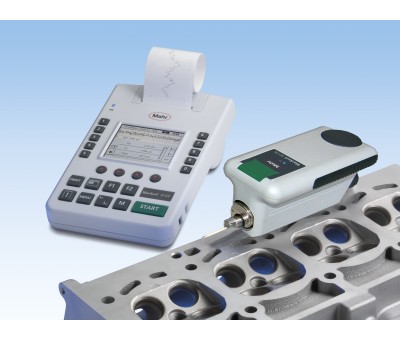

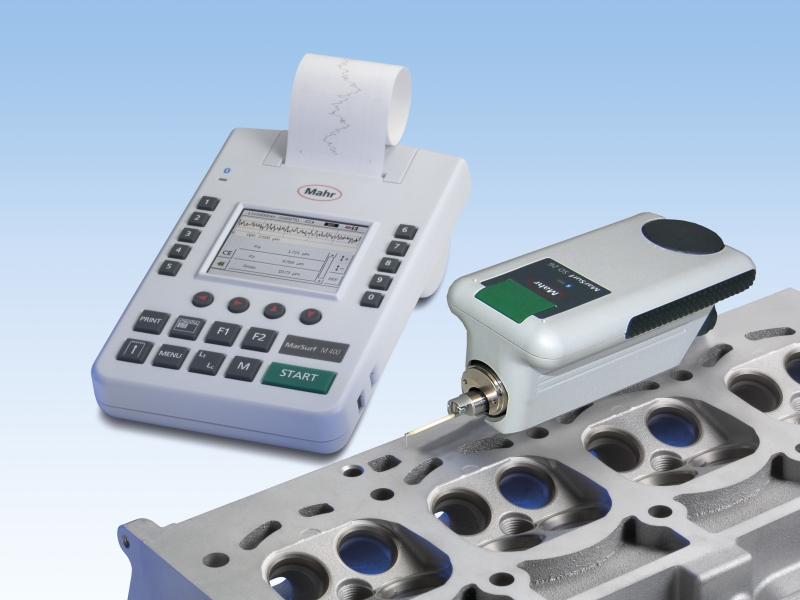

- Connexion par câble et bluetooth entre l'unité d'avance et l'appareil d'analyse (4 m)
- Logement de palpeur magnétique (break away probe) BFW 250
- Mise à zéro du palpeur motorisée (7,5 mm maxi)
Caractéristiques
Données Techniques :
|
Principe de mesure
|
Procédé de palpage sur une section
|
|
Palpeur
|
Système de palpage libre BFW
|
|
Étendue de mesure mm
|
+/- 250 µm (jusqu'à +/- 750 µm pour longueur de bras de palpage triple)
|
|
Résolution profil
|
Étendue de mesure +/- 250 µm : 8 nm
|
| Étendue de mesure +/- 25 µm : 0,8 nm | |
|
Filtre selon ISO/JIS
|
Filtre gaussien selon ISO 16610-21 (anciennement ISO 11562), filtre conforme à ISO 13565
|
|
Nombre n de longueurs de base selon ISO/JIS
|
01/05/2015
|
|
Vitesse de palpage
|
0,2 mm/s, 1,0 mm/s
|
|
Force de mesure
|
0,7 mN
|
|
Poids de l'unité d'avance
|
0,9 kg env.
|
|
Poids de l'appareil d'analyse
|
1,0 kg env.
|
|
Valeurs caractéristiques
|
Plus de 50 paramètres pour les profils R, P et W
|
| selon la normalisation actuelle ISO/JIS ou Motif (ISO 12085) |
