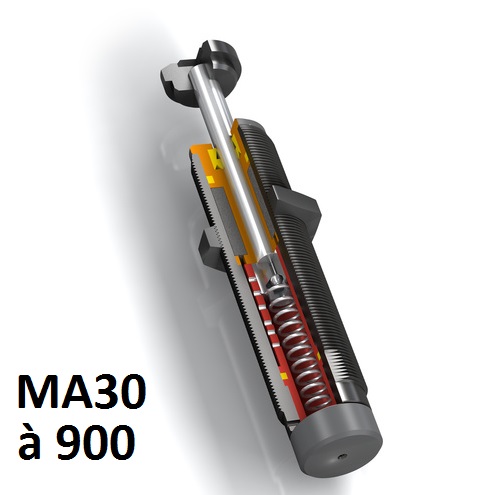

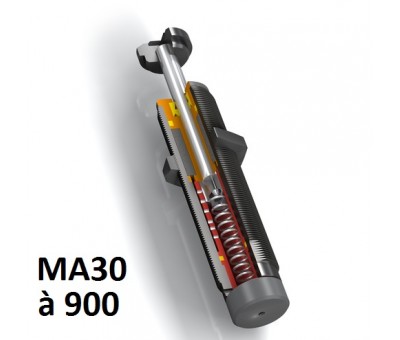

Amortisseurs miniatures réglables MA30 à 900
Conçus pour des masses effectives de 0,2 à 2040 kg, les amortisseurs miniatures réglables MA30 à 900 d'ACE sont des éléments hydrauliques sans entretien et prêts à l’emploi.
Par la longue course (MA900 avec 40 mm), on obtient des forces de freinage et de réaction très faibles.
Lorsque l’énergie absorbée n’est pas suffisante, les amortisseurs réglables de la série MA peuvent être réglés précisément selon l’application. Une butée d’arrêt mécanique fixe est intégrée dans l’amortisseur.
Par un réglage continu de la dureté, la série MA assure un choix adéquat pour une masse effective de 0,2 kg à 2040 kg
A noter : le type MA150 est équipé d’une membrane roulante (voir série MC150 à 600), et offre tous les avantages de cette technique.
Caractéristiques
Vitesse d’impact: voir calcul de la masse effective. Sur demande, d’autres exécutions sont fournies pour vitesses et masses effectives plus élevées ou plus lentes.
Matériaux: corps d’amortisseur: acier traité.
Accessoires: acier phosphaté ou traité. Tige: acier inox traité.
Dépassement de W4: (énergie max. absorbée par heure Nm/h) possible en travail discontinu ou si l’amortisseur est ventilé par l’air d’échappement d’un vérin pneumatique (attention, tenir compte de la température d’utilisation).
Montage: au choix.
Température d’utilisation: 0 °C à 66 °C
Sur demande: nickelé, traitement weartec (protection contre l’eau de mer) ou d’autres exécutions spéciales.
Mot du fournisseur
Les mini amortisseurs MA de ACE : un principe de fonctionnement simple
Le réglage pour les types MA30 à 150 s'effectue en tournant la vis de réglage. Pour les autres types, tourner la bague de réglage graduée de 0 à 9.
Après le montage de l’amortisseur MA, vous devez démarrer la machine pendant quelques cycles et tourner la bague de réglage jusqu’à l’obtention du meilleur amortissement possible.
Impact dur en début de course: régler en allant vers 9 ou PLUS (+) sur l’échelle.
Impact dur en fin de course: régler en allant vers 0 ou MOINS (-) sur l’échelle.
Pour une position de fin de course précise, utilisez une butée de fin de course externe. Pour le type FA1008, prévoir une butée d’arrêt mécanique de 0,5 à 1 mm avant la fin de la course d’amortissement.
