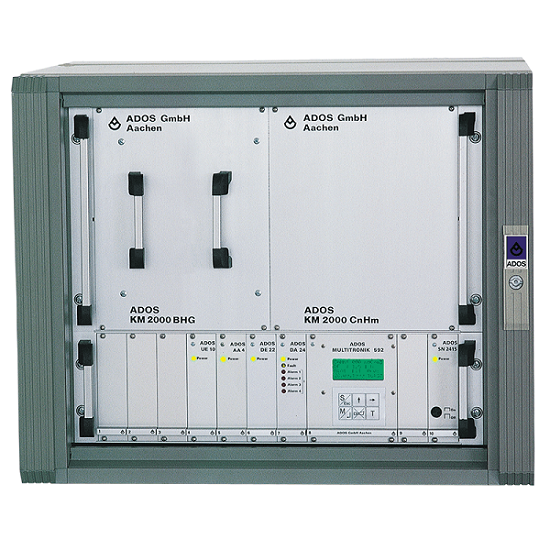

Analyseur d'hydrocarbures modulaire KM 2000 CnHm/-EM
Caractéristiques :
- Plage de mesure : 0...50mg/m3 à 0...1600mg/m3 - TOC
- Précision de mesure : Erreur initiale < 2% de la valeur maximale du champ de mesure
De conception modulaire, l'analyseur d'hydrocarbures KM 2000 CnHm EM est un système de mesure, commandé par microprocesseur, qui permet de mesurer la concentration des solvants.
Cet appareil permet de mesurer tous les composés CnHm gazeux combustibles, à l'exception des hydrocarbures chlorés et sulfurés.
Les thermocouples utilisés dans le cadre des mesures fonctionnent selon le principe de la chaleur de réaction. Ils offrent les avantages suivants :
- Grande sensibilité
- Grande précision de mesure
- Dérive minime par rapport au zéro
- Dépassements de la plage de mesure sont sans conséquence
Les analyseurs d'hydrocarbures KM 2000 CnHm s'utilisant pour la surveillance des processus industriels ou la surveillance de l'air ambiant (la présence des gaz toxiques, même à raison de très faibles concentrations, est signalée, de manière à ne pas mettre en danger la santé des personnes).
- KM 2000 CnHm EM : mesure de la concentration des hydrocarbures conformément à la norme allemande pour la salubrité de l'air (TA-Luft).
- KM 2000 CnHm : mesure de l'irruption des solvants, mesure de la concentration des solvants.
Caractéristiques
| Plage de mesure | 0...50mg/m3 à 0...1600mg/m3 - TOC |
|---|---|
| Précision de mesure | Erreur initiale < 2% de la valeur maximale du champ de mesure |
| Principe de mesure | Mesure de la chaleur à combustion sur un catalyseur catalytique |
| Plage de mesure | 0...50mg/m3 TOC à 0...1600mg/m3 - TOC |
| Limite | 1mg/m3 TOC |
| Signal de sortie | 4...20mA |
| Charge max. 400ohms | |
| RS 232 | |
| Temps de réponse (t90) | < 200 sec. (avec conduite de prélèvement d’échantillons de 11m env. ; temps mort 10 sec.) |
| Erreur initiale | < 2% de la valeur maximale du champ de mesure |
| Température d'utilisation | +5 °C à +40 °C |
| Variation de la température | ± 5% de la valeur max. du champ de mesure |
| Débit du gaz mesuré | 125 l/h (±10 l/h) |
| Temps de préchauffage | ±120 min. |
| Fréquence de maintenance | 4 semaines avec étalonnage automatique |
| 1 semaine sans étalonnage automatique | |
| Alimentation secteur | 230V/ 50Hz; 115V/ 60Hz; 600 VA |
| Dimensions (L xHxP) | 600 x 478 x 500mm |
| Poids environ | 43 Kg |
| Certificat de contrôle | Contrôlé par le TÜV, conformément à la protection de l’environnement |
| (TA-Luft) | |
| Marque d’homologation : 936 / 21 200 245 |
Mot du fournisseur
Principe de mesure et fonctionnement des analyseurs d'hydrocarbures modulaires KM 2000 :
- Le gaz est aspiré par la pompe à gaz, via une conduite de prise (éventuellement chauffée) et parvient dans la chambre de réaction, après être passée par le filtre compensateur, le régulateur de débit et le débitmètre.
- A l’aide de la spirale et de l’enveloppe chauffantes, le gaz est amené à une température constante, avant d’être brûlé sur un catalyseur à matières solides.
- La différence de température avant et après la combustion correspond au signal de mesure, qui est traité par une unité d’exploitation, commandée par micro-régulateur.
