Barrière écluse levante à accès latéral SG3A
Caractéristiques :
- Cinématique : Levante / Ouverture latérale
- Dimensions Lxlxh : Sur mesure
Quand la reprise des palettes sur la plateforme de réception ne peut s'effectuer de façon frontale, il faut avoir recours à d'autres solutions pour sécuriser l'accès et l'équiper d'une barrière de transfert adaptée.
Pour le transfert de charges sur des mezzanines avec une évacuation de la palette par un des côtés, AC2M préconise la mise en place d'une barrière écluse levante à accès latéral SG3A.
Celle-ci autorise la sortie de la palette à 90° latéralement par rapport au garde-corps côté bord de vide.

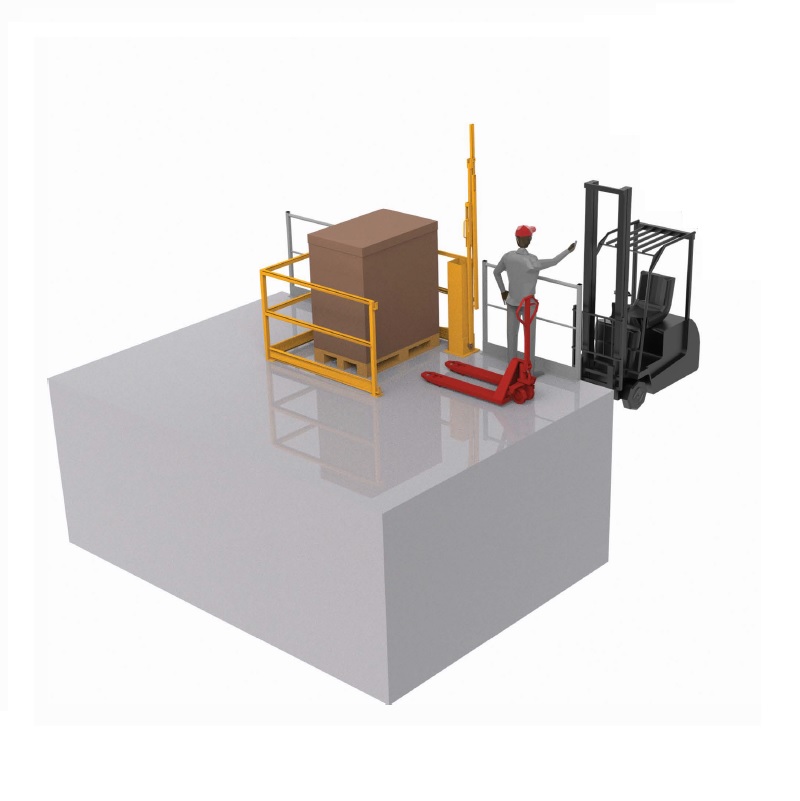

Comment ça fonctionne ? Afin de pouvoir déposer la palette sur la plateforme, le garde-corps côté bord de vide doit être levé. C'est en baissant le garde-corps arrière, se trouvant en angle droit par rapport au garde-corps avant, que l'opérateur déclenche le mouvement de fermeture du garde-corps avant. La palette peut être déposée sur le sol en hauteur sans aucun risque de chute.
Afin de pouvoir accès à la palette pour une reprise ou une dépalettisation, l'opérateur actionne à nouveau le garde-corps arrière, cette fois-ci pour l'ouvrir et ainsi fermer celui de devant.
Le cycle de travail est terminé.
La barrière de sécurité levante en angle SG3A est adaptée à des configurations de travail complexes.

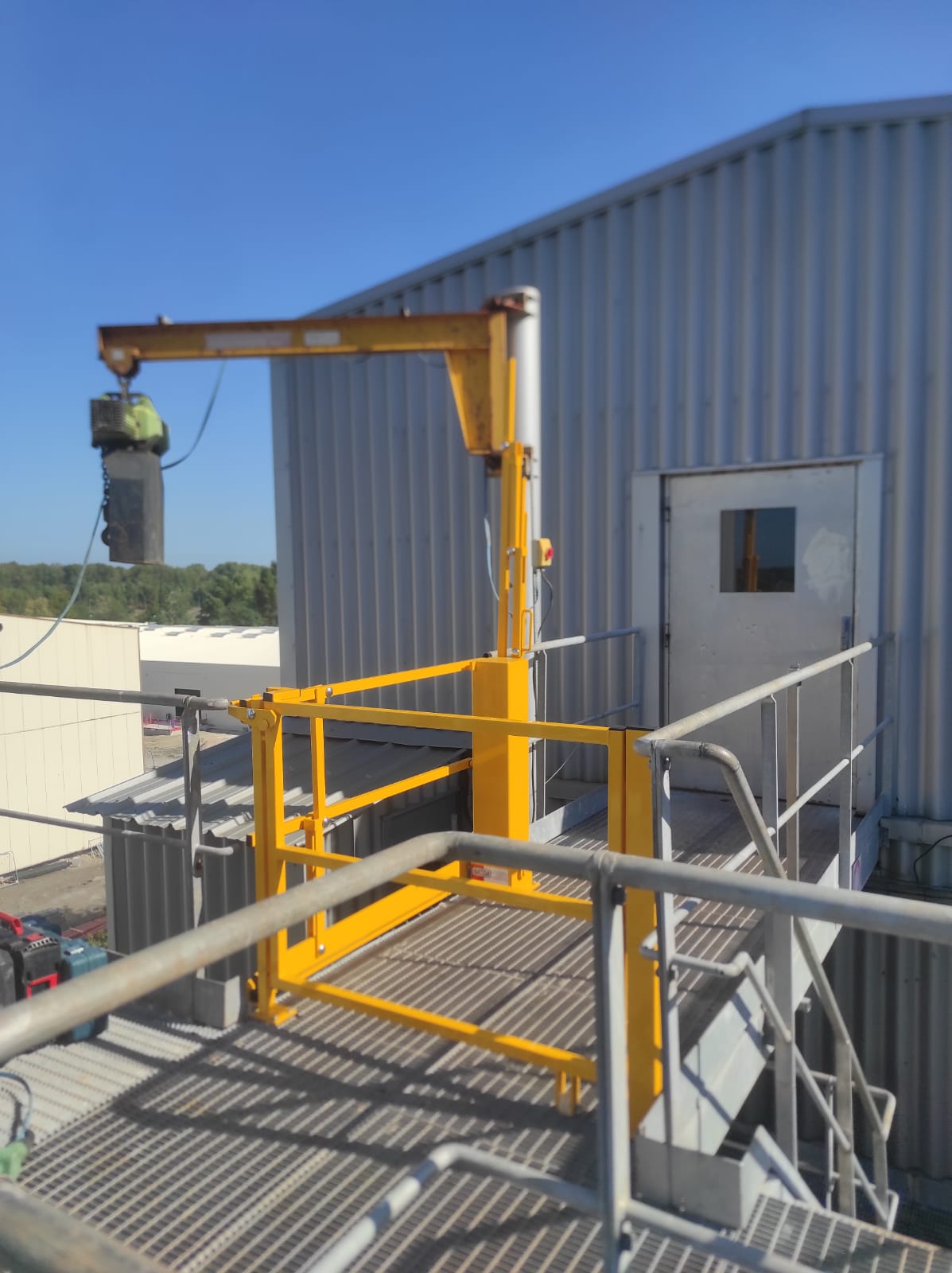

Ce type de sas à palettes permet notamment l'utilisation du palan et convient également aux charges hautes.
AC2M s'occupe de l'installation complète dans votre environnement et conçoit des solutions sur mesure.
Appelez-nous ou adressez-nous un e-mail pour de plus amples renseignements.
Caractéristiques
| Cinématique | Levante / Ouverture latérale |
|---|---|
| Dimensions Lxlxh | Sur mesure |
| Applications | Reprise de palette latérale / charge haute / manutention au palan |
Dimensions standards ou sur mesure.
Différentes finitions possibles.
Fabrication française.
Certification APAVE.
Mot du fournisseur
Grâce à une expérience de plus de 25 ans dans ce domaine, AC2M est votre principal partenaire pour garantir la sécurité de l'opérateur lors de la manutention de palettes entre différents niveaux.
Contactez-nous dès maintenant!
Ce modèle de barriere ecluse de type levante permet la manutention des charges avec un palan et également le passage de palettes hautes. Il fonctionne sur le principe de barrières de passage à niveau inversées. Les garde-corps en position ouverte ne se situe pas au dessus de la zone de manutention, ce qui libère complètement le passage.
En position barrière ecluse "ouverte" le garde-corps avant est relevé verticalement, le garde-corps arrière est horizontal et ferme la sortie de la barrière. La zone est sécurisée. La palette est déposée au moyen d'un chariot élévateur ou d'un palan. Une fois l'opération effectuée, l'opérateur(trice) manipule le garde-corps arrière pour le relever sur un des côtés, ce qui actionne le garde-corps avant en mouvement inverse. La palette peut être enlevée de la zone, le garde-corps avant fermé supprimant le risque de chute de hauteur. La barrière écluse peut être repositionnée en position ouverte côté vide.
Cette barrière ecluse peut s'adapter à son environnement avec les configurations suivantes :
Modèle SG3-2 : lisse supérieure articulée permettant de gagner de la hauteur lorsque le garde-corps est relevé et qu'il y a un risque de collision avec des obstacles : plafond plus bas, tuyauterie, poutre, ...
Modèle SG3T : garde-corps traversant un mur en cas d'utilisation en association avec une porte : le garde-corps avant se situe devant la porte, le reste de la barrière écluse à l'intérieur du bâtiment.

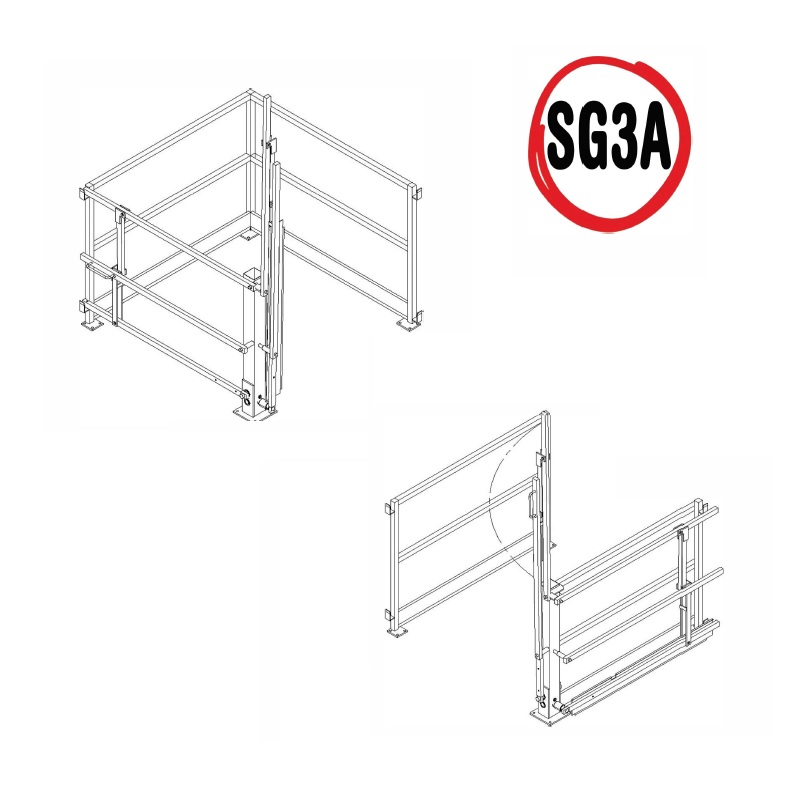

Modèle SG3A : barrière écluse avec une sortie à 90° latérale : permet d'évacuer la palette sur un des côté de la barrière ecluse.
Modèle SG3-3 : barrière écluse coulissante lorsque la hauteur disponible ne permet pas de relever le garde-corps
L'ouverture du garde-corps peut se faire sur la droite ou sur la gauche selon les contraintes liées à l'environnement ou à la manutention.
Ce modèle peut être décliné en inox
