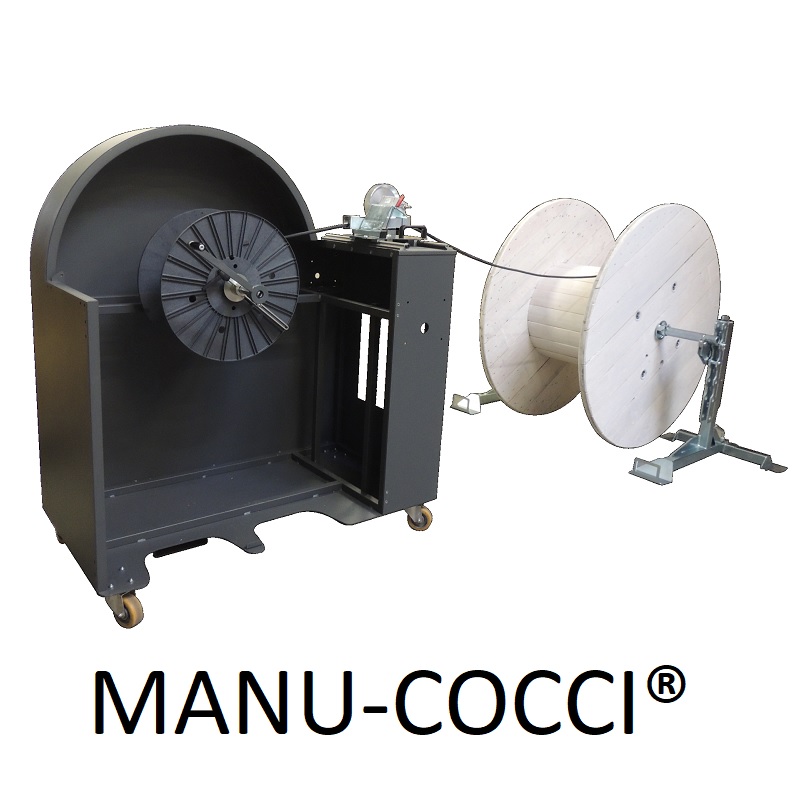

Bobineuse couronneuse manuelle mobile MANU-COCCI®
La bobineuse couronneuse manuelle mobile MANU-COCCI® est une machine industrielle à trancannage économique, équipée d'une métreuse (3 modèles au choix)

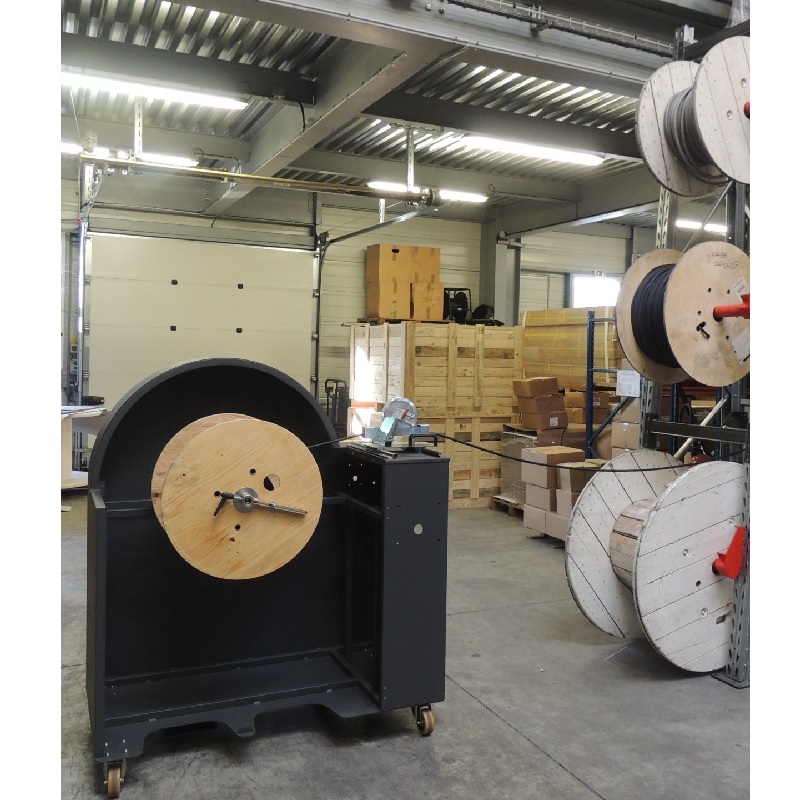

Stable comme un appareil stationnaire, elle peut se déplacer devant un rack à tourets grâce à deux roues fixes, parallèles au rack, et de 2 roulettes-frein, pivotantes.
L'opérateur la déplace facilement grâce à 2 poignées ergonomiques.
Polyvalente et évolutive, cette enrouleuse pour atelier et zone de stockage se décline en version :
- bobineuse simple : elle enroule toutes les bobines et petits tourets jusqu'à 750 mm de diamètre et 255 / 275 mm de large
- bobineuse couronneuse : elle réalise les mêmes opérations en offrant en plus la possibilité de réaliser des couronnes de fils ou de câbles
- cette machine peut être choisie en version manuelle (MANU-COCCI®) puis motorisée ultérieurement (MOTO-COCCI®) si vos volumes de travail le nécessitent.
Caractéristiques
| Métreuse | M35 | M35 | M50 |
| Type de roue | Roue métal | Roue synthétique | Roue polyuréthane |
| Sans gavette | E3009-M35M | E3009-M35S | E3009-M50 |
| Gavette réglable | E3009-M35M-GR | E3009-M35S-GR | E3009-M50-GR |
| Gavette à réglage rapide | E3009-M35M-GRR | E3009-M35S-GRR | E3009-M50-GRR |
Mot du fournisseur

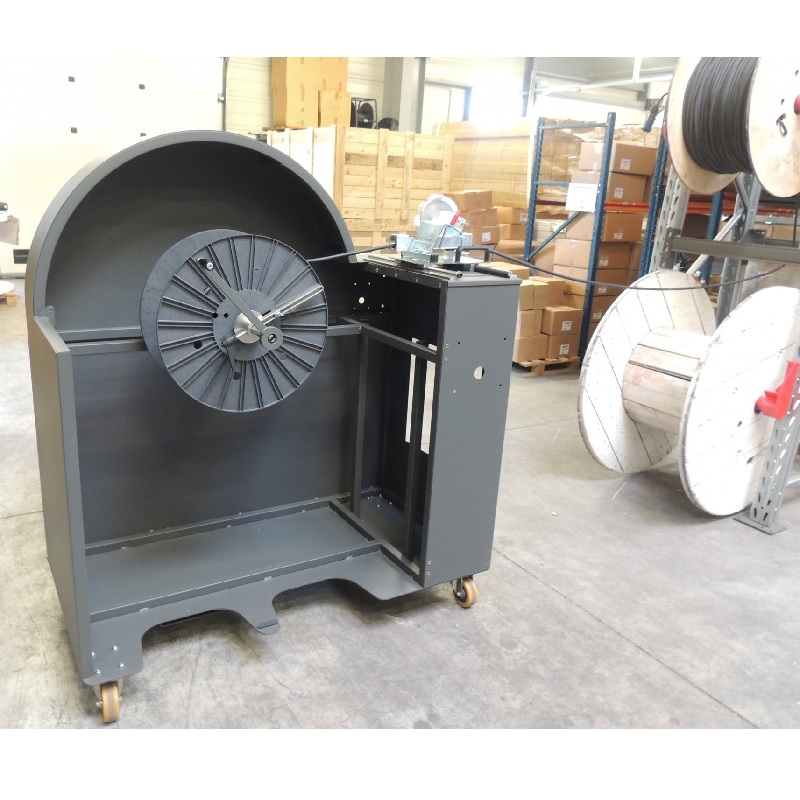

MANU-COCCI® version bobineuse : elle permet d’enrouler sur tous types de bobines du commerce (plastique, contreplaqué, ...) ayant les dimensions suivantes :
- Ø maxi : 750 mm
- largeur maxi : 255 mm (si Ø trou central 42 mm) ou 275 mm (si Ø trou central 82 mm)
- Ø mini du trou central : 25 mm.
- L’entraînement de la bobine se fait par une manivelle et par un doigt de toc de Ø 15 mm, à position réglable sur crémaillère (de 40 à 200 mm de l’axe)

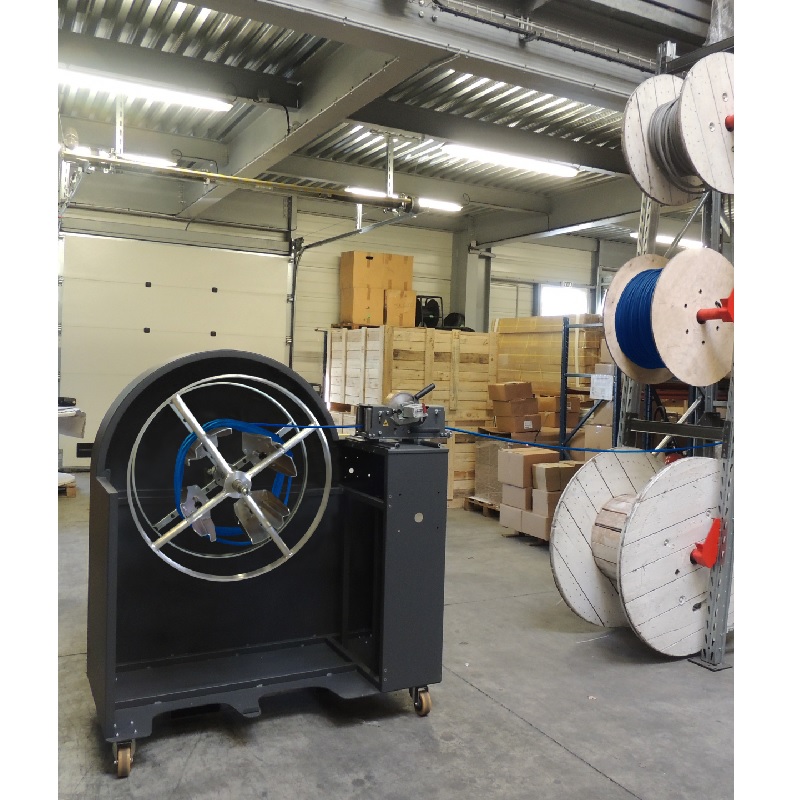

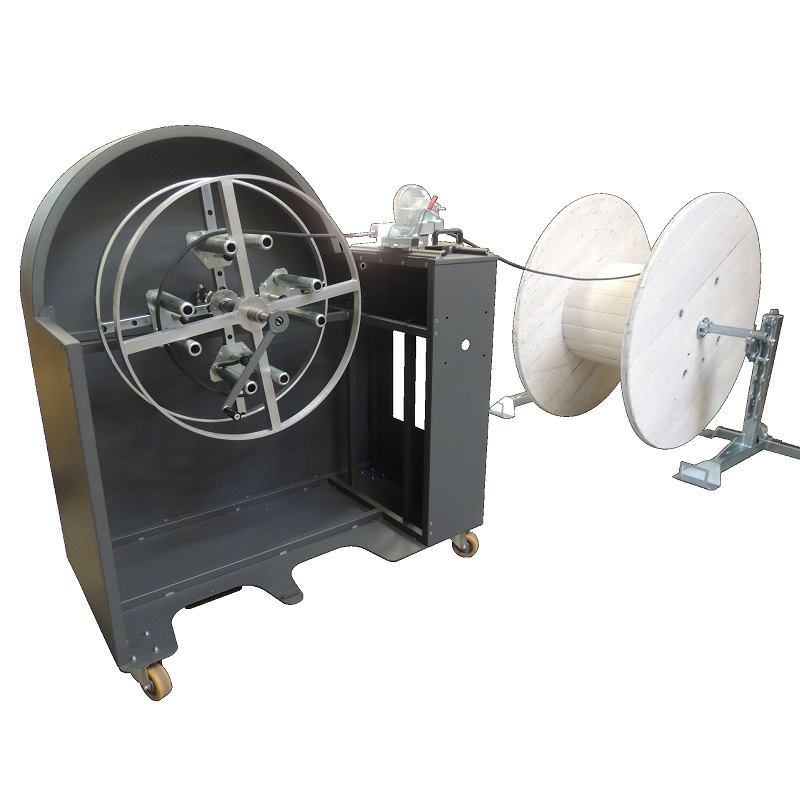

MANU-COCCI® Version bobineuse + couronneuse : elle est identique à la version décrite ci-dessus et permet, en plus, de faire des couronnes grâce à une gavette amovible.
- Flasque extérieur léger et facile à manipuler (en aluminium).
- Système de blocage rapide de l’extrémité du câble.

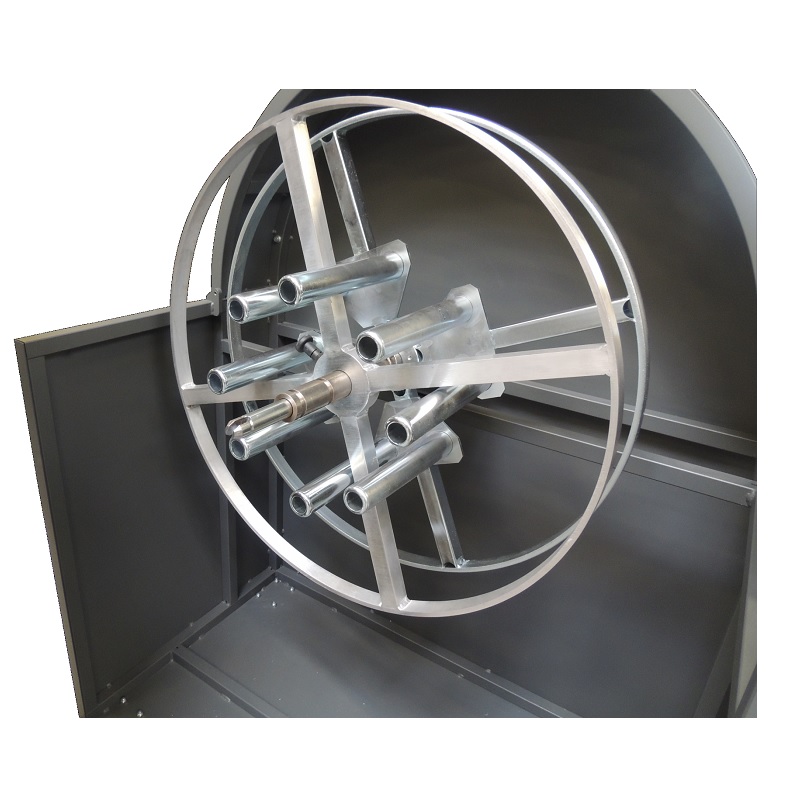

- Gavette en acier zingué de diamètre extérieur de 750 mm ajourée pour simplifier le ficelage de la couronne.
- La largeur est réglable sur 3 positions : 130/180/230 mm.
- Le fût est composé de 4 pales.
- C’est le réglage du diamètre du fût qui distingue les 2 gavettes.
2 modèles de gavettes au choix :
- Gavette REGLABLE : le diamètre du fût est réglable par vissage (2 vis sur chacune des 4 pales), sur 7 positions : 190/240/290/340/390/440/490 mm
- Gavette à REGLAGE RAPIDE :Chaque pale est équipée d’un doigt indexable qui permet le réglage sans outil du diamètre intérieur sur 4 positions : 330/440/560/670 mm et le « démoulage » très facile de la couronne.

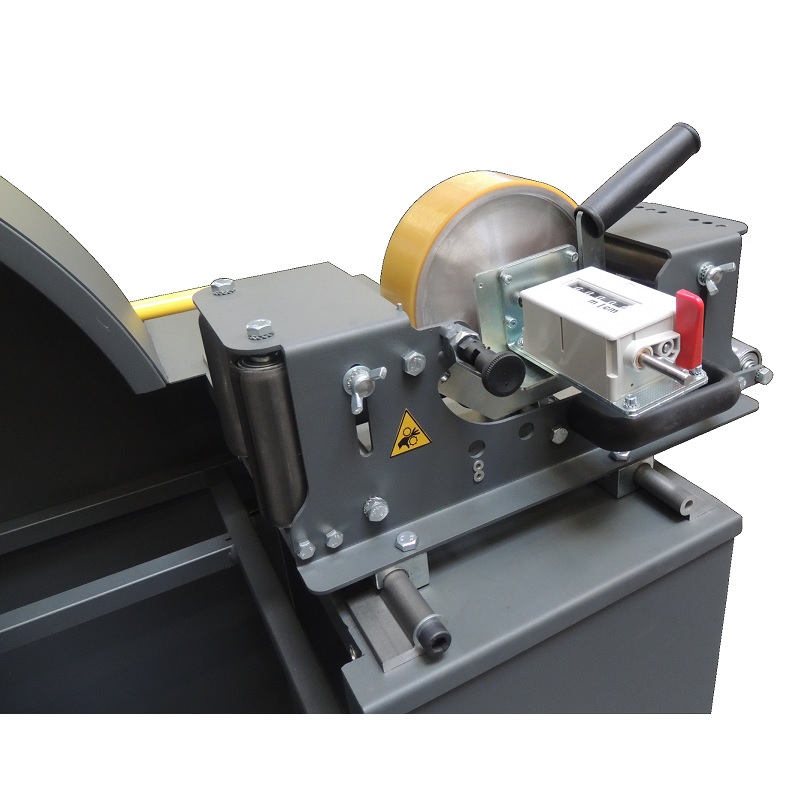

Selon le type de câble à mesurer, 3 métreuses au choix :
- M35 (câbles Ø maxi 35 mm) avec roue de mesure métal strié
- M35 (câbles Ø maxi 35 mm) avec roue de mesure synthétique strié
- M50 (câbles Ø maxi 50 mm) avec roue de mesure polyuréthane.
Afin de bien disposer les spires de câbles les unes à côté des autres, la métreuse, équipée d’une poignée, est montée sur un banc de trancannage, qui permet un mouvement de va-et-vient sans effort.
