Cabine de lavage manuelle automatique combinée WE AM
La cabine de lavage WE AM est une version adaptée de la série standard WE. Elle combine les fonctionnalités d'une machine de nettoyage automatique et d'un poste de nettoyage manuel.
Elle a été développée principalement pour la réparation, l’entretien et pour toutes les étapes amont-aval-intermédiaire de nettoyage de pièces ayant des géométries difficiles.
Toutes les installations de cette série peuvent fonctionner non seulement dans le domaine chaud/aqueux (W) mais aussi, dans une version spéciale, avec des détergents à froid et/ou des solvants (K), ou avec chauffage indirect du bain pour l’emploi d’un mélange de 20 % de carbure d’hydrogène et 80% d’eau.La version AM est livrable à partir de la dimension 60.
Les installations de nettoyage de la série WE AM sont basées sur les machines de série, équipées des éléments complémentaires suivants :

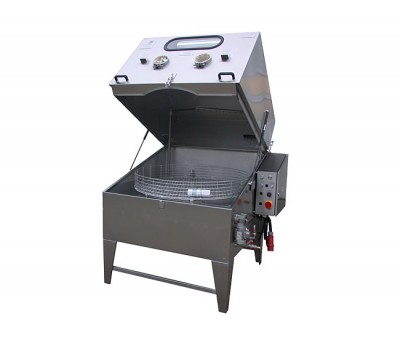

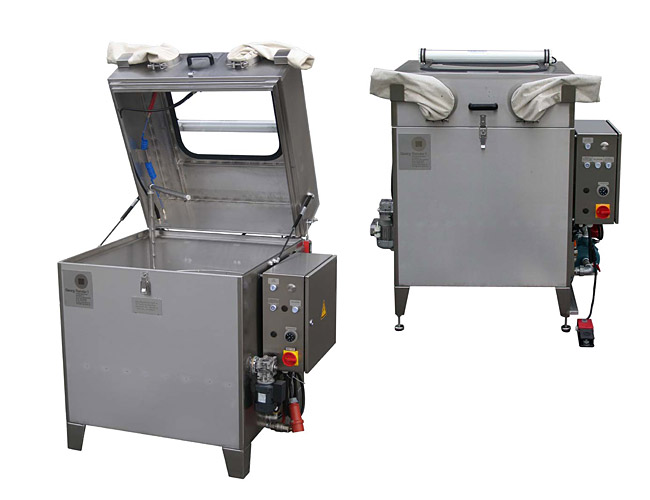

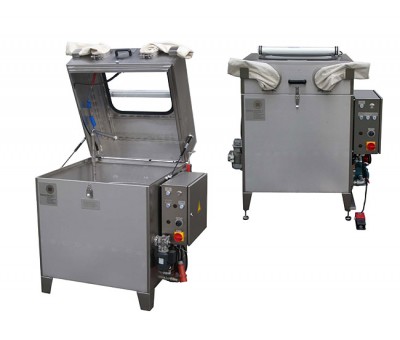

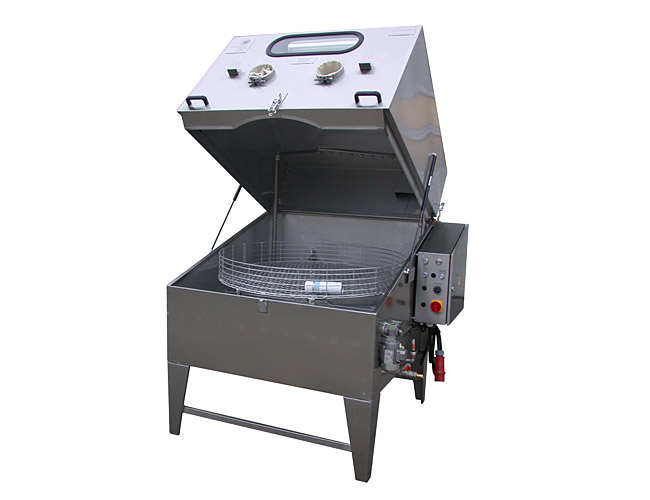

- Couvercle avec fenêtre d’inspection, éclairage et gants à rebord
- Pompe pour pistolet manuel de 3 à 6 bars env., avec haut débit en litres (par ex. pour laver sous pression les tuyaux et canaux d’huiles dans les arbres coudés ou bloc des cylindres)
- Brosse de lavage, mouillée par le fluide
- Pistolet de soufflage d’air comprimé
- Pistolet haute pression avec raccord pour un groupe externe à haute pression (le bain est alimenté en eau supplémentaire)
Option :
- Pompe haute pression intégrée de 100 bars ou 160 bars pour l’élimination des salissures les plus tenaces (par ex. calamine) – mouvement circulaire du bain de lavage.
À cause de l’ouverture pour les opérations manuelles et les normes CE s’y rapportant la hauteur de travail dans quelques-uns des modèles des machines a augmenté.
Cette installation peut être équipée d’un marchepied télescopique pour adapter la hauteur de travail de la machine aux différentes tailles des opérateurs. Sur demande, on peut aussi fournir une table élévatrice électrohydraulique (pour la personne ou pour l’installation).
Caractéristiques
| Modèle / Version WE AM | 60 AM | 80 AM | 91 AM | 92 AM 1 | 115 AM1 | 150 AM1 |
| Pompes | 1 | 1 | 1 | 2 | 1/2 | 1/2 |
| Diamètre de panier (mm) |
600 | 800 | 900 | 900 | 1 150 | 1 500 |
| Hauteur intérieure, à partir de (mm) 2 |
370 | 530 | 530 | 530 | 720 | 950 |
| Charge du panier, à partir de (kg) |
100 | 150 | 200 | 200 | 300 | 500 |
| Quantité remplie, à partir de (l) |
50 | 80 | 130 | 130 | 200 | 400 |
| Pression causée par aspersion, à partir de (bars) |
1,8 | 2,6 | 3,1 | 2x2,6 | 2x3,0 | 2x4,5 |
| Débit de la pompe, à partir de (l/min) |
80 | 140 | 160 | 280 | 360 | 360 |
| Moteur de la pompe (kW) | 0,5 | 1,1 | 1,5 | 2x1,1 | 2x1,5 | 2x3,0 |
| Chauffage électrique à partir de (Kw) 3 |
2/3 | 4 | 6 | 6 | 10 | 15 |
| Tension (V) | 400 / 230 / 24 | |||||
| Température (°C) 4 | jusqu'à 95°C | |||||
| Temps de lavage (min) 5 | 30 / 60 / 120 | |||||
| Dimensions extérieures largeur (mm) |
900 | 1 100 | 1 300 | 1 300 | 1 500 | 1 900 |
| Dimensions extérieures profondeur (mm) |
650 | 900 | 1 050 | 1 050 | 1 300 | 1 700 |
| Dimensions extérieures hauteur (mm) |
950 | 1 100 | 1 200 | 1 200 | 1 400 | 1 750 |
| Poids, à partir de (kg) | 85 | 130 | 190 | 210 | 320 | 550 |
Toutes les dimensions sont basées sur des valeurs approximatives. Sous réserve de modifications techniques.
1 - Ces modèles d’installations sont livrables suivant leur domaine d’emploi avec une pompe ou deux pompes et avec un système ou deux systèmes de tubes de tuyères.
2 - Si on utilise un système mobile la hauteur utile intérieure se réduit de 50 mm (version 91/92/115) et/ou de 80 mm (version 150).
3 - En série électrique, sur demande aussi gaz/huile/vapeur.
4 - Pour une température du bain supérieure à 70°C il faut une protection contre les contacts accidentels.
5 - En série minuterie mécanique, sur demande aussi électronique
