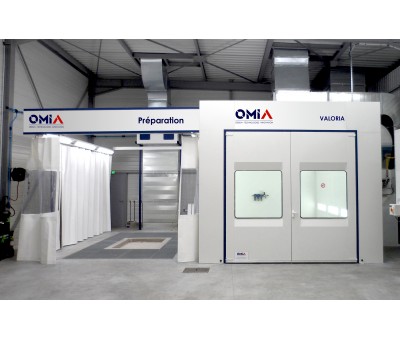

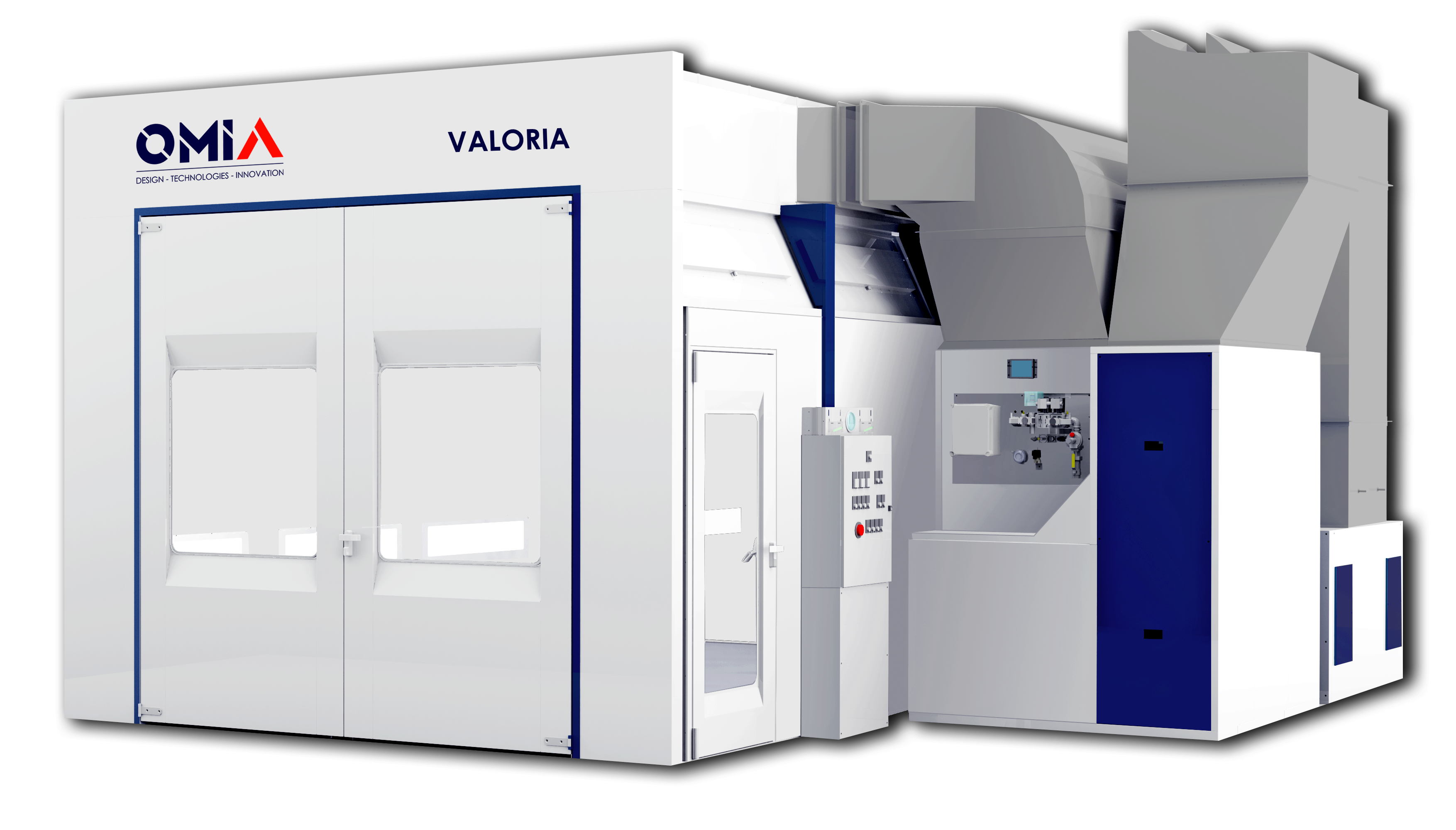

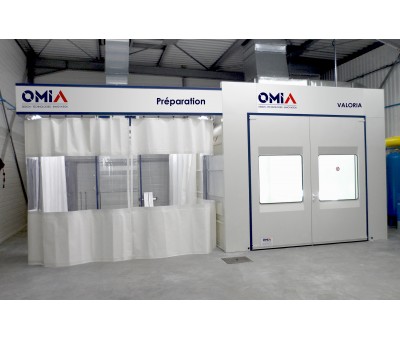

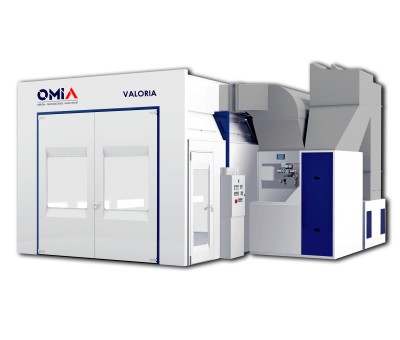

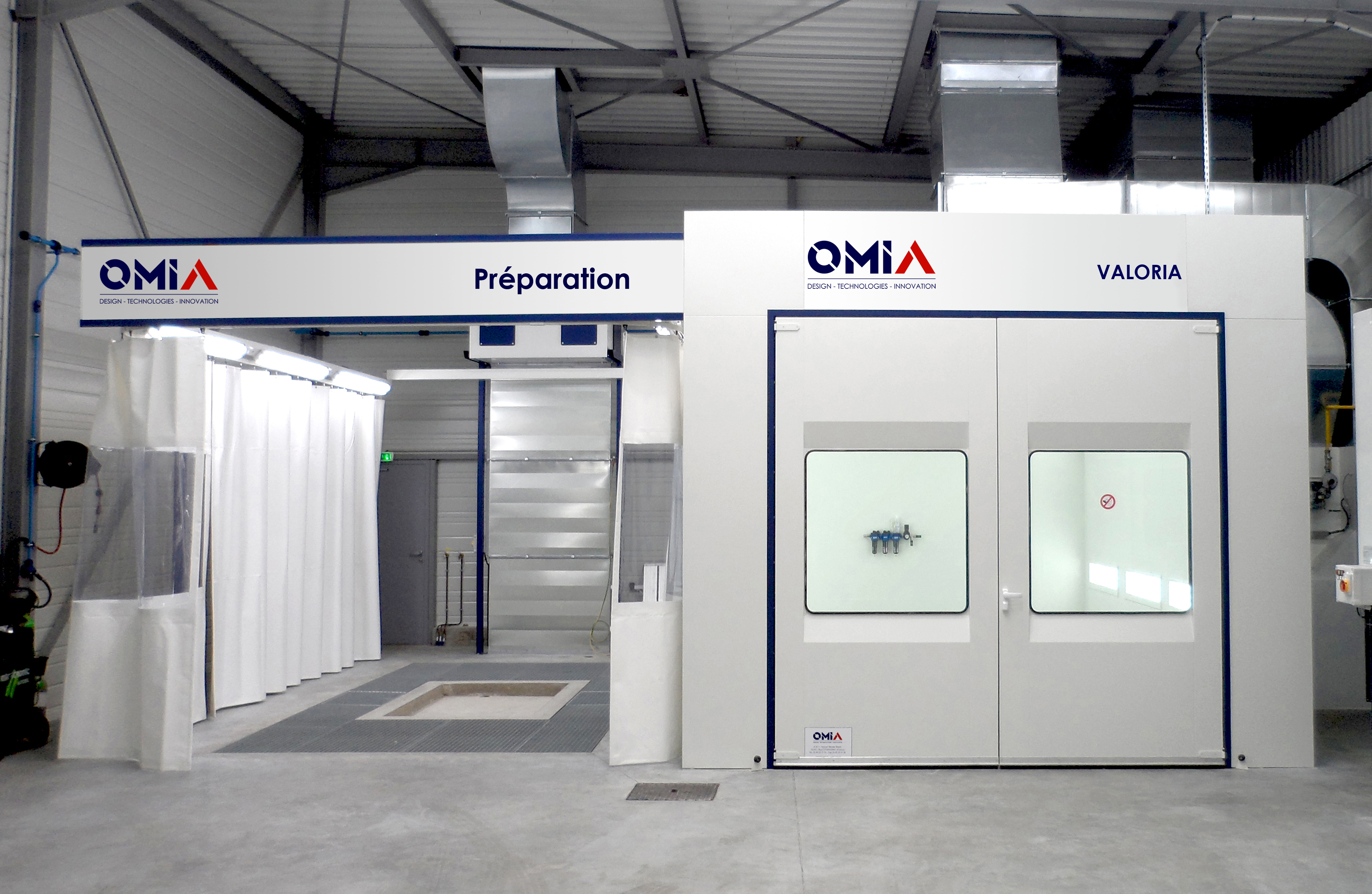

Cabine de peinture automobile VL et VUL Valoria EQ
VALORIA EQ est une cabine de peinture automobile destinée à l'application peinture sur véhicules légers (V. L.) en carrosserie (marchés France et Europe).
Descriptif :
- Cabine de peinture mixte, pistolage/étuvage§
- Cabine en surpression équilibrée avec extracteur
- Eclairage IP54 lumière du jour avec ballasts électroniques
- Préfiltration (procédé à poches)
- Choix de process de chauffage et des énergies (veine d'air ou foyer échangeur)

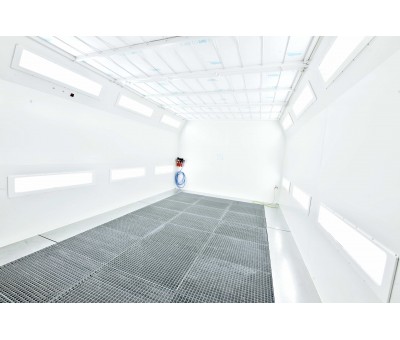

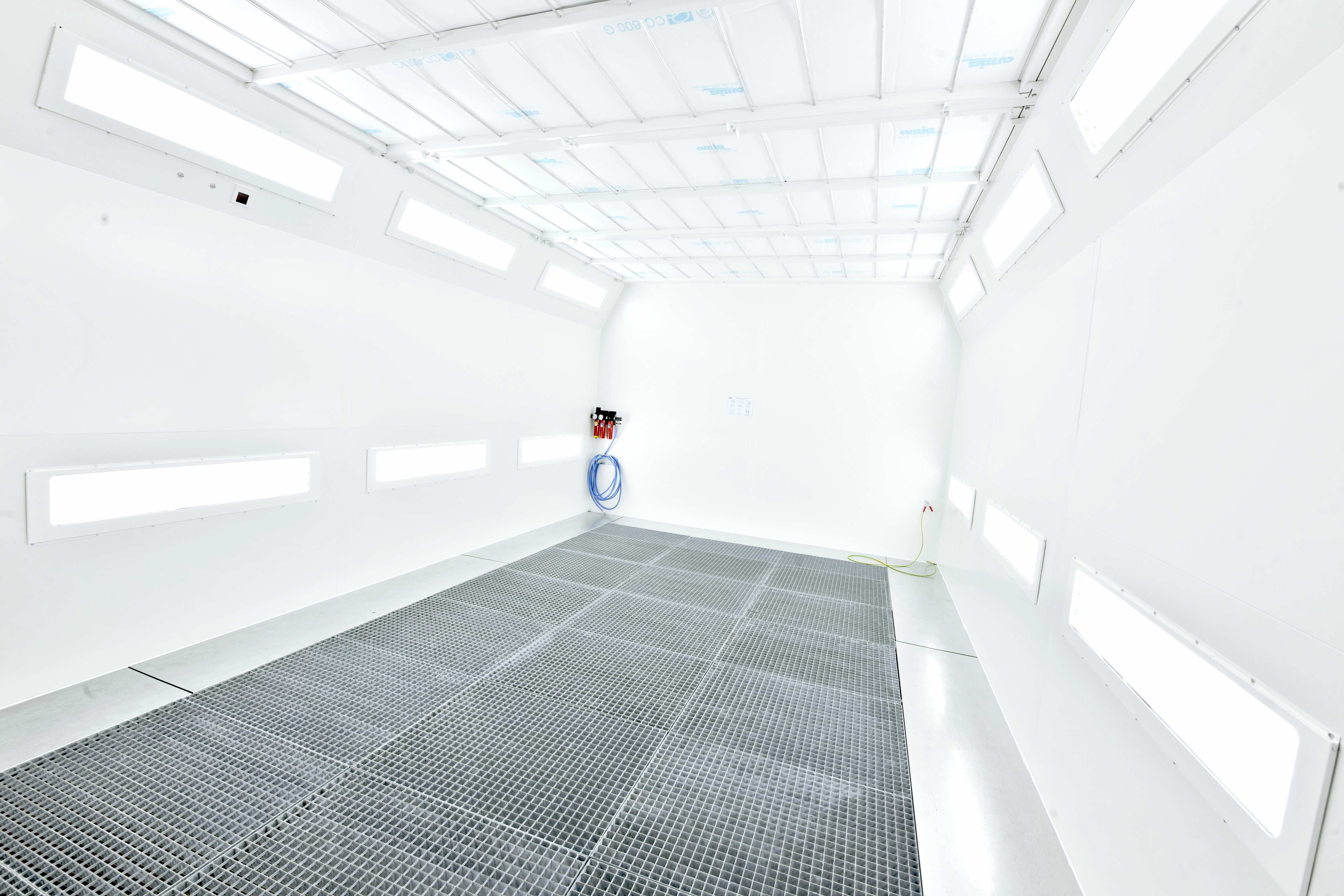

- Fers supports caillebotis intégrés
- Armoire de commande avec indicateur de pression cabine et réglage par commande à distance du volet motorisé d'extraction
Phase étuvage assurée en mode recyclage avec volets motorisés
Principales options :
- Implantation sur soubassement métallique avec rampe pleine ou mobile intérieure motorisée
- Choix de la hauteur interne
- Machinerie : différentes implantations possibles
- Doublage calorifugeage
- Eclairage bas de caisse ou angle
Avantages
- Consommation éclairage réduite de 25% (LED)
- Economies filtres de plafond (préfiltration)
- Economies d'énergie, process de chauffage veinde d'air à combustion directe à haut rendement, etc…
Caractéristiques
Dimensions internes
- Longueur = 6,44 m
- largeur = 3,80 m
- Hauteur = 2,80 m
Surface de filtration
- Plénum = 19 m²
- Préfiltration = 4,2 m²
- Sol = 16,5 m²
Ventilation
- Débit de soufflage : 30 000 m3/H Puissance moteur : 7,5 kW
- Débit d’extraction : 30 000 m3/H Puissance moteur : 7,5 kW
Chauffage
- Type indirect par foyer échangeur avec brûleur fioul : 250 kW
- Soufflage à 20°C par -1°C extérieur
- Type direct par brûleur gaz veine d’air : 300 kW
- Soufflage à 20°C par - 9°C extérieur
Conformité
- NF EN 16985 " cabines mixtes d’application et de séchage"
- Directive machine 2006/42/CE selon matériel
