Chandelles de déroulage de touret hydrauliques AXO 10 tonnes
Caractéristiques :
- Capacité en Kg : 10 000 kg
- Diamètre de touret : 400-2200 / 3200 mm

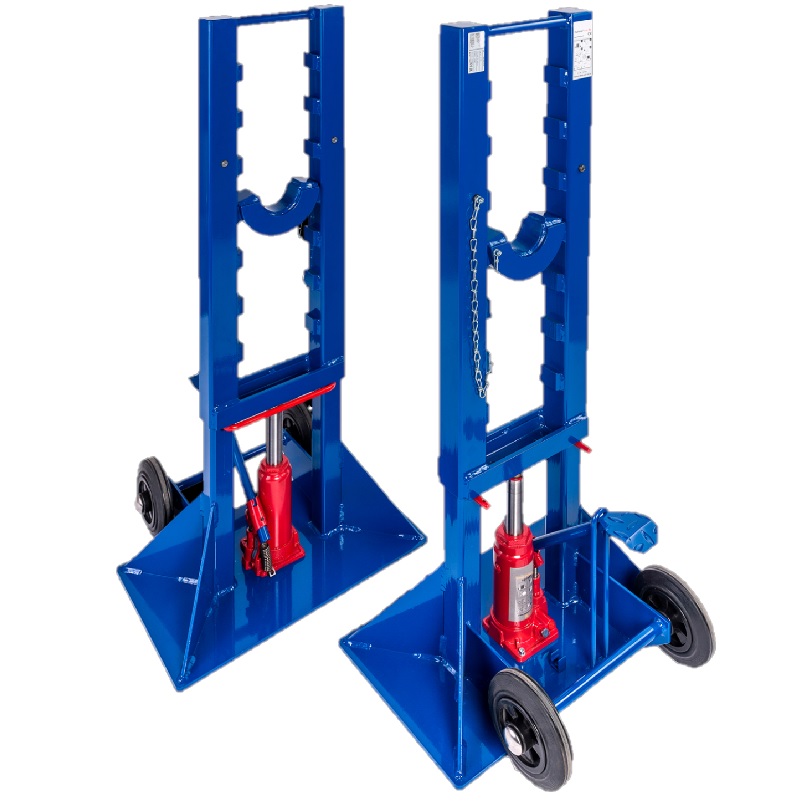

L'ensemble de chandelles de déroulage de touret AXO 10 TONNES est un matériel à levée hydraulique. Il est destiné au déroulement des gros tourets devant machine, sur chantier ou en atelier.
Le soulèvement du touret s'effectue par vérin hydraulique avec pompe à pied. Le levage est très rapide grâce aux paliers amovibles :
- on introduit l’axe dans le touret
- on positionne les paliers juste sous l’axe (7 positions pour l’EAX10-22, 13 positions pour l’EAX10-32)
- quelques centimètres de levage suffisent pour décoller le touret du sol et pouvoir dérouler.
Le déplacement des chandelles s'exécute par basculement, à l’aide de la barre horizontale, sur 2 roues Ø 160mm.
Ces ensembles de chandelles porte touret se déclinent en 4 modèles qui différent selon :

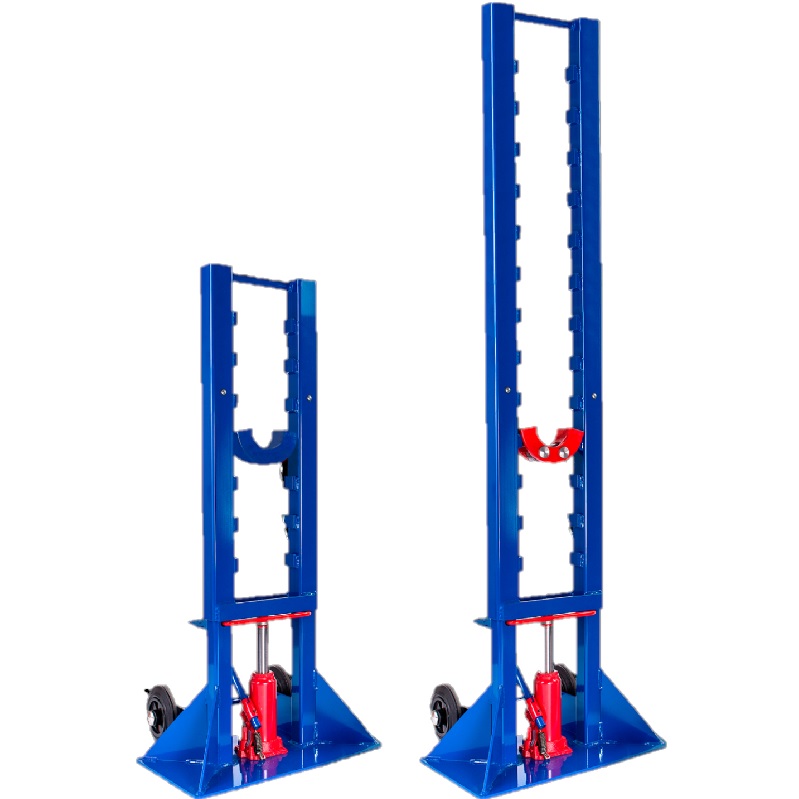

- le diamètre maxi du touret : 2200mm ou 3200mm
- la largeur maxi du touret à dérouler : 1350mm ou 1900mM

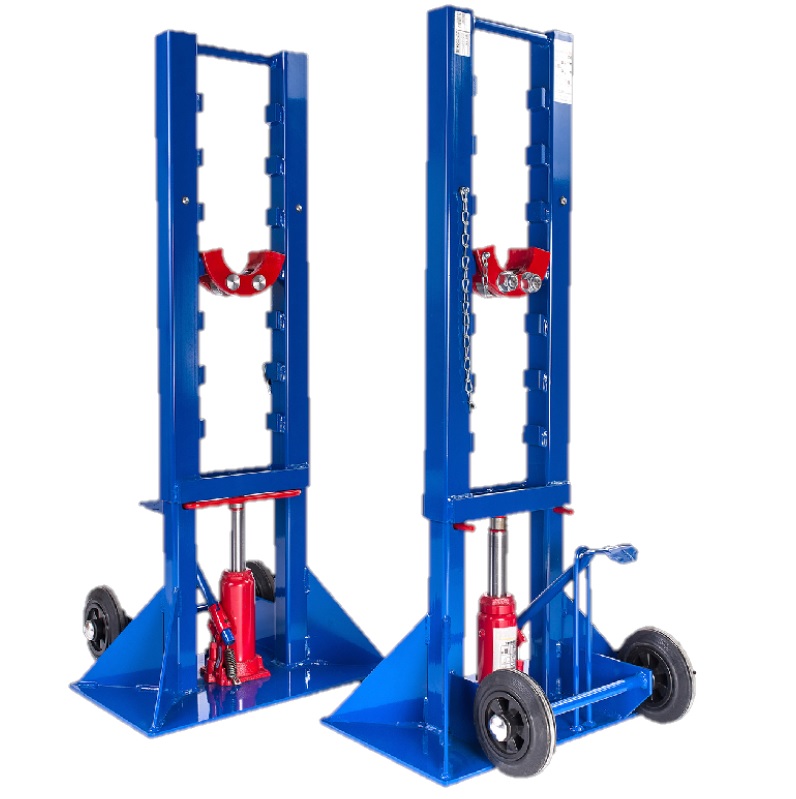

- les paliers qui supportent l'axe ; avec ou sans roulements à billes
Chaque référence est composée de 2 chandelles + 2 paliers + 1 axe 76 mm + 2 centreurs plats, qui évitent le glissement du touret sur un côté.
Caractéristiques
| Capacité en Kg | 10 000 kg |
|---|---|
| Diamètre de touret | 400-2200 / 3200 mm |
| Largeur de touret | Jusqu'à 1350 / 1900 mm |
| Chandelles à touret AXO 10 tonnes | EAX10-22 | EAX10-22R | EAX10-32 | EAX10-32R |
| Charge maxi | 10 tonnes | 10 tonnes | 10 tonnes | 10 tonnes |
| Diamètre du touret | 400-2200 mm | 400-2200 mm | 400-3200 mm | 400-3200 mm |
| Longueur de l'axe | 1850 mm | 1850 mm | 2200 mm | 2200 mm |
| Largeur maxi du touret | 1350 mm | 1350 mm | 1900 mm | 1900 mm |
| Palier | Lisse | Avec roulements | Lisse | Avec roulements |
| Dimensions de la base | 540x330 mm | 540x330 mm | 540x330 mm | 540x330 mm |
| Hauteur des chandelles | 1100 mm | 1100 mm | 1700 mm | 1700 mm |
| Poids total avec axe | 148 kg | 148 kg | 175 kg | 175 kg |
Mot du fournisseur
Pour choisir le type de palier de vos chandelles hydrauliques AXO 10 Tonnes :

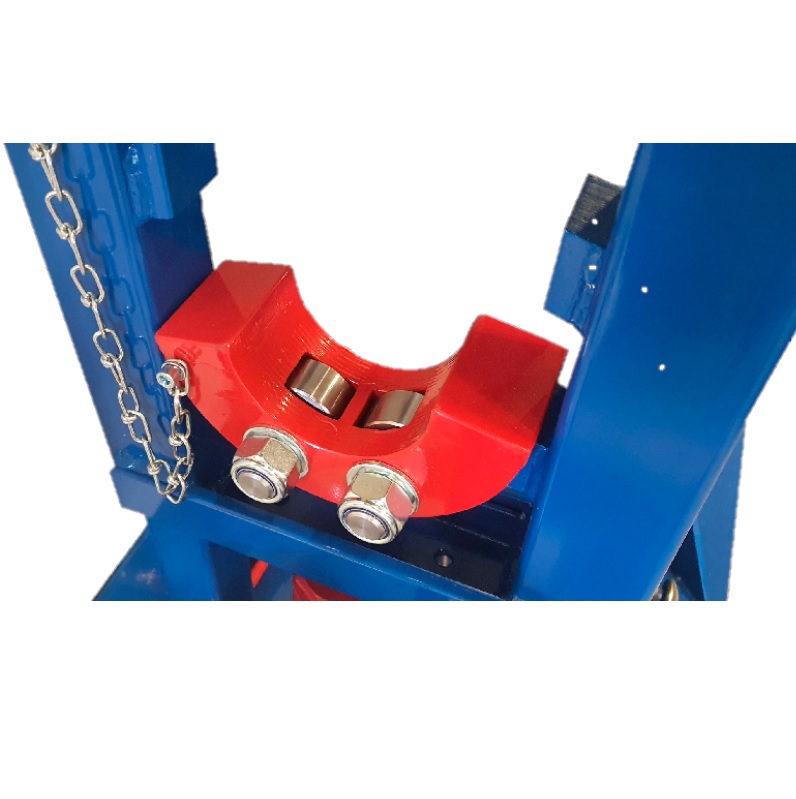

- Avec roulements : idéal pour le tirage manuel à faible vitesse. Le déroulement est très fluide.

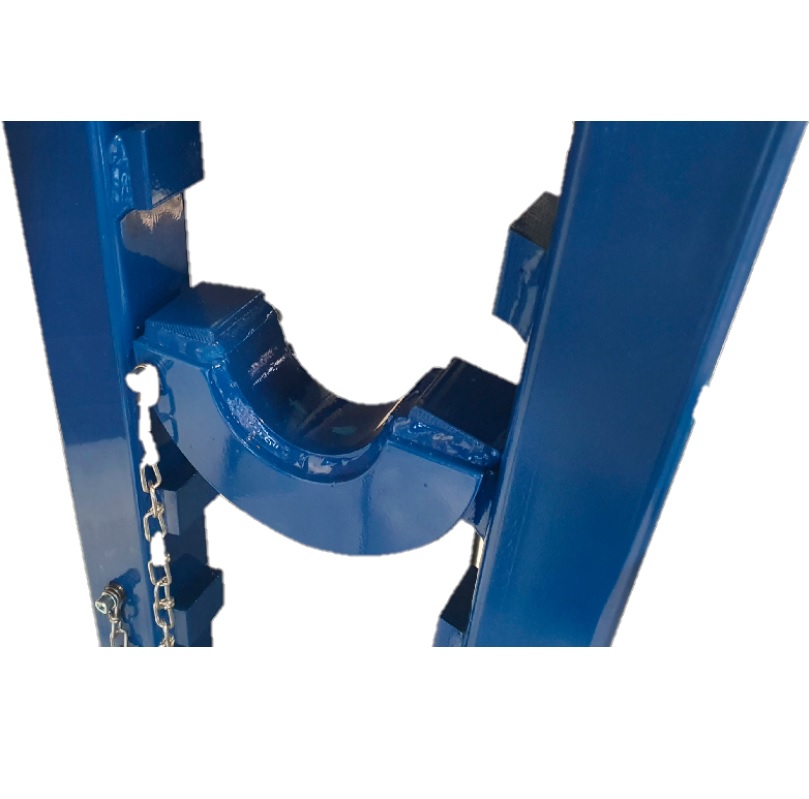

- Sans roulements : idéal pour le tirage motorisé (machine enrouleuse, treuil). Le palier lisse exerce un frein naturel qui atténue l’inertie du touret à la fin du déroulement.
Utilisation devant une machine enrouleuse
La fixation au sol est obligatoire.
Les paliers sont amovibles, mais accrochés par une chaînette pour éviter de les perdre.
Tous les accessoires (paliers, axes, centreurs) sont également vendus séparément.
