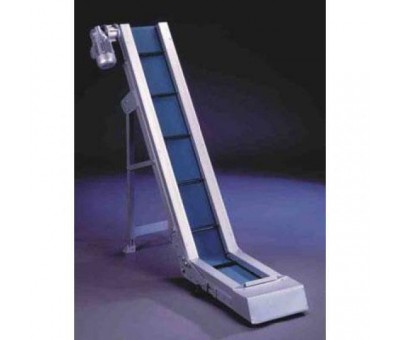

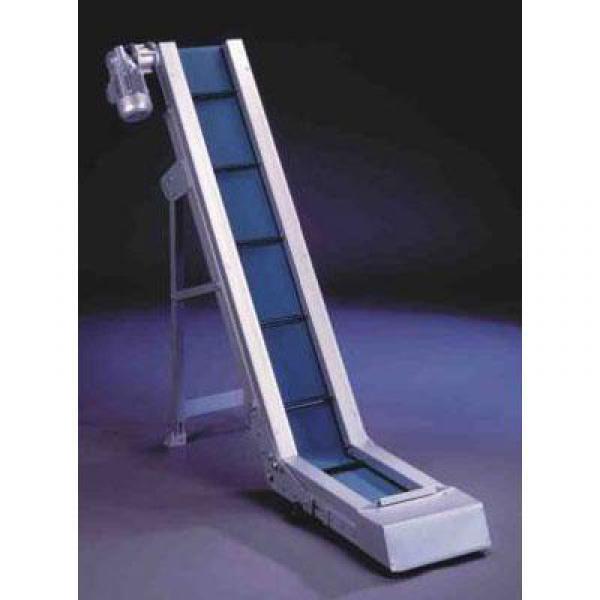

Le convoyeur à coude GAL-60-K est utilisé partout là, où les conditions d'espace exigent l'emploi d'un convoyeur à coude. Ce convoyeur à coude robuste est particulièrement adapté aux pièces d´une certaine taille grâce à sa bande à tasseaux et ses rives de guidage fixes. La longueur des parties horizontale et ascendante peut être adaptée à chaque cas particulier, mais ne doit pas dépasser une longueur totale de 4 mètres. L´angle de la partie ascendante du GAL-60-K par rapport au sol est réglable en continu de 40 à 60°. Le GAL-60-K est lui aussi construit à partir du cadre extrêmement rigide de 60 mm de hauteur. De chaque côté de ce cadre, il y a des rainures permettant d´introduire des coulisseaux M-8 qui facilitent la fixation d´accessoires au choix. La hauteur des tasseaux sur la bande et leur écart peuvent être choisis en fonction de l´utilisation prévue. Les rives de guidage ont une hauteur standard de 40 mm. Au besoin, elles peuvent être livrées en différentes hauteurs. Pour la réception des pièces à convoyer le GAL-60-K est équipé de façon standard d´une trémie avec un clapet anti-recul dans le matériel de la bande pour permettre le passage sans problème des tasseaux.
La partie horizontale est normalement équipée de petites roulettes pour permettre de pouvoir déplacer le convoyeur facilement. Comme illustré ci-dessus, la partie ascendante peut être équipée d´un support double. Il est aussi possible d´y adapter un support colonne en H mobile sur roues à frein de sécurité.
Caractéristiques
Charge totale admissible sur la bande : jusqu´à 30 kg. Charges plus élevées à la demande.
Largeur de bande: 100, 150, 200, 250, 300, 350, 400, 450 et 500 mm.
Entr'axe A1 horizontal: compris entre 500 et 3.500 mm.
Entr'axe A2 ascendant: compris entre 500 et 3.500 mm.
Longueur totale A1 + A2: maximum 4.000 mm.
Motorisation pour vitesse de bande constante : v = env. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 ou 36,6 m/min.
Motorisation pour vitesse de bande variable: v = env. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 ou 14,6-51,3 m/min.
Autres plages de vitesses à la demande.
