Convoyeur élévateur aluminium à bande en Z

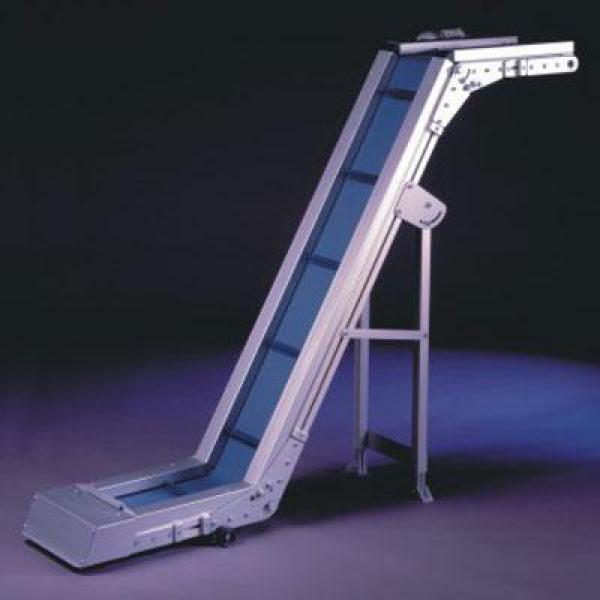

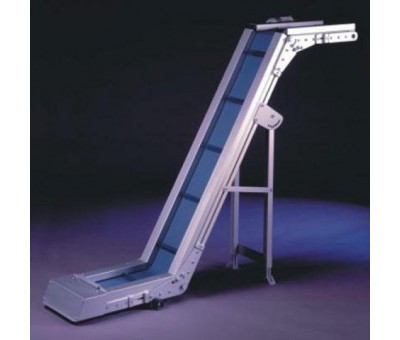

Le transporteur élévateur à bande GAL-60-Z est en forme de Z, avec un tapis à bande en partie haute, permettant d'acheminer les produits comme en sortie d'un convoyeur à bande droit classique. C'est l'outil idéal à intégrer dans votre chaine de production, l'angle de la partie ascendante étant réglable en continu entre 40 et 60° par rapport au sol.
Le convoyeur à bande élévatrice GAL-60-Z est construit à partir du cadre TorsioDur en profilé d’aluminium de 60 mm d'épaisseur extrêmement rigide et résistant à la torsion. De chaque côté du cadre, des rainures permettent d´y glisser les coulisseaux M-8 pour la fixation très facile d´autres accessoires.
Les longueurs des parties horizontales et de la partie ascendante sont à déterminer, à vos mesures. La longueur totale ne doit cependant pas dépasser les 4 mètres.
Le GAL-60-Z est équipé d´une trémie pour la réception des pièces à convoyer. Celle-ci est équipée d´un clapet anti-recul fabriqué avec le même matériel que la bande pour permettre le passage sans problème des tasseaux.
Caractéristiques
Charge totale sur convoyeur à bande jusqu´à 30 kg. Charges plus élevées à la demande.
Largeur de bande 100, 150, 200, 250, 300, 350, 400, 450 et 500 mm.

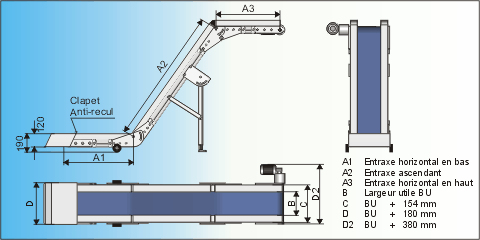

Entr'axe A2 ascendant: compris entre 500 et 3.000 mm.
Entr'axe A3 horizontal en haut: compris entre 500 et 3.000 mm.
Longueur totale A2 + A3:
Entr'axe A1 horizontal en bas: compris entre 500 et 3.000 mm.
Entr'axe A2 ascendant: compris entre 500 et 3.000 mm.
Entr'axe A3 horizontal en haut: compris entre 500 et 3.000 mm.
Longueur totale A1 + A2 + A3: maximum 4.000 mm.
Motorisation pour vitesse de bande constante : v = env. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 ou 36,6 m/min.
Motorisation pour vitesse de bande variable : v = env. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 ou 14,6-51,3 m/min.
Autres plages de vitesses à la demande.
