Coussin d'air de manutention 240 tonnes

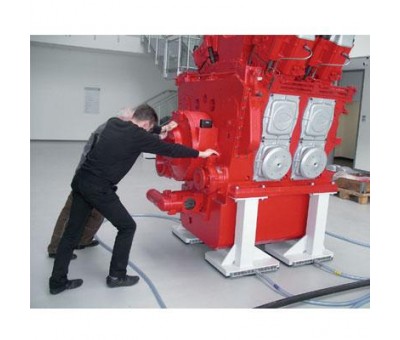

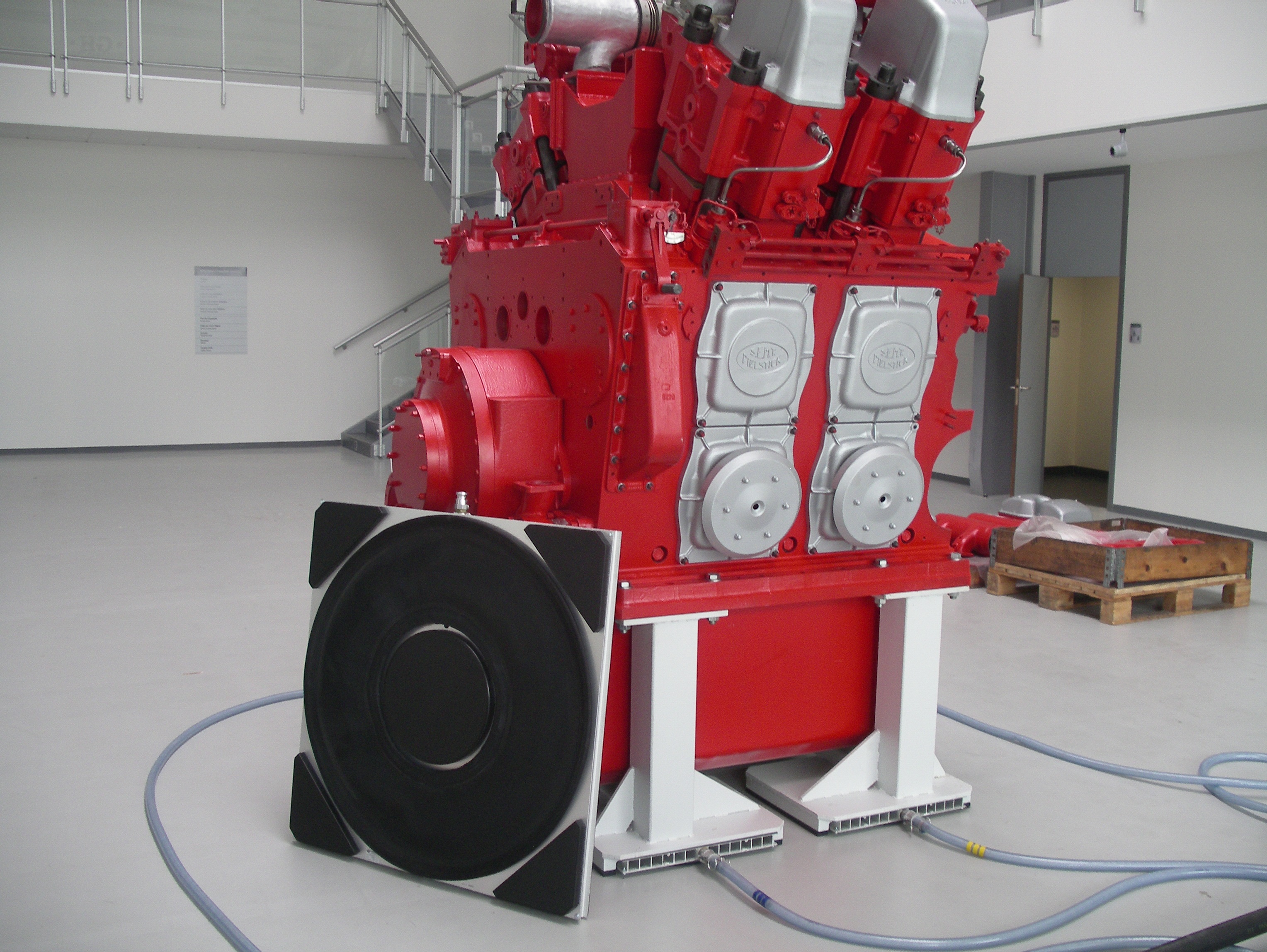

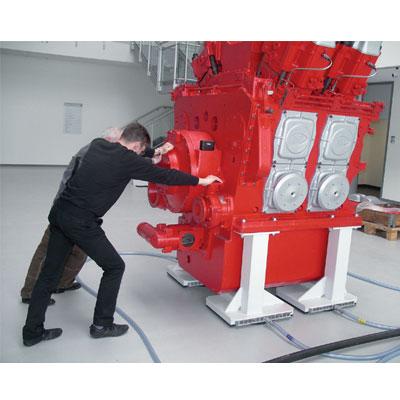

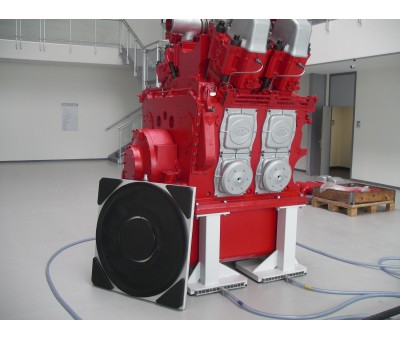

Ce système de coussins d'air est utilisé pour le déplacement de charges lourdes en toute sécurité telles que des machines outils, conteneurs, blocs techniques, centrale et groupe de production d'énergie, tabliers de pont, etc.
Avec 4 coussins de levage et de manutention, l'utilisateur peut soulever sans encombre jusqu'à 240 T. La charge au sol est répartie et limitée. Le positionnement se fait avec précision et sans effort, omnidirectionnel.
Les coussins d'air sont des outils de manutention peu volumineux, peu encombrants, silencieux, non polluants et presque sans entretien. Ils offrent de multiples possibilités d'emplois dans toutes les industries.
AVANTAGES : déplacement des charges les plus lourdes manuellement et sans effort. excellente manœuvrabilité dans un espace restreint. souplesse d'utilisation et grande simplicité de mise en œuvre par un personnel non spécialisé. charges déplacées en toute sécurité et sans vibration. charges déposées en souplesse sans aucune détérioration des sols. équipement antidéflagrant
PRINCIPE : La pression dans les modules coussins d'air est augmentée jusqu'à ce qu'ils soulèvent la charge et qu'un film d'air s'établisse sous eux. La charge flotte sur un film d'air, presque sans friction, et devient facile à déplacer et à positionner dans toutes les directions.
Nos coussins de manutention constituent un dispositif modulaire donc chaque composant bénéficie d'une capacité UNITAIRE de 1 à 40 tonnes.
Sa faible épaisseur autorise sa mise en place dans quasiment toute les configurations, notamment pour les opérations de ripage de structure de gros tonnage.
- Déplacement omnidirectionnel
- Déplacement avec peu d’effort
- Idéal pour sol fragile (résine, faible charge au sol…)
- Fonctionnement 100% pneumatique

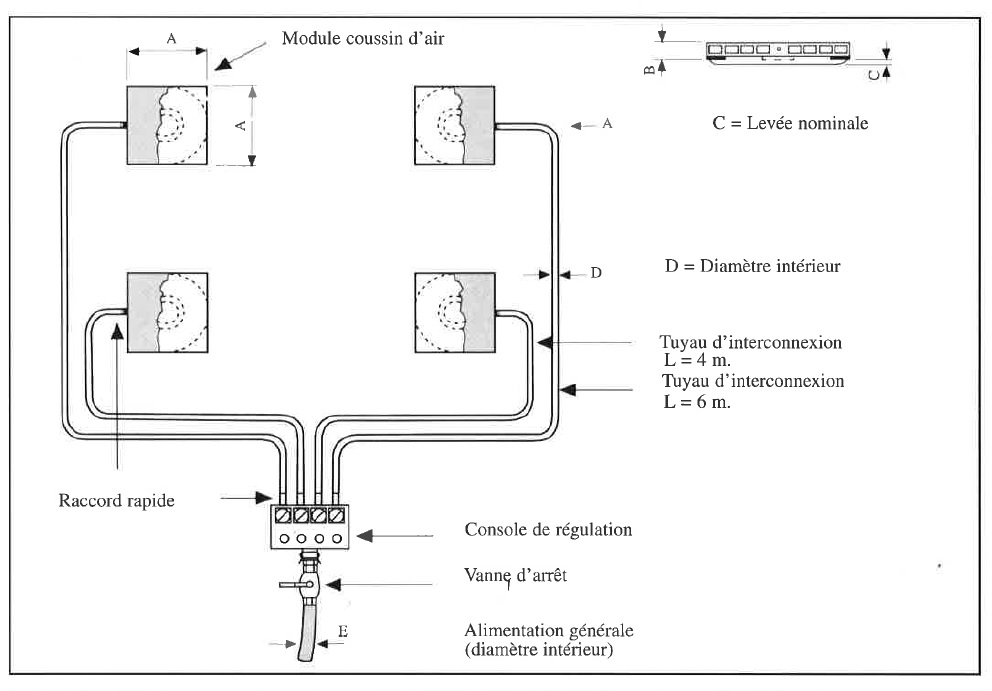

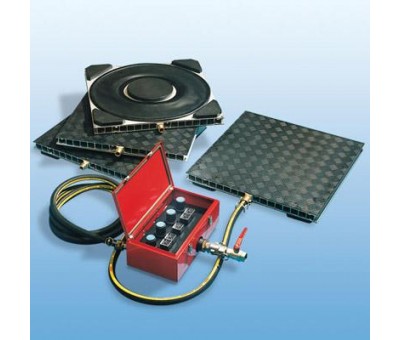

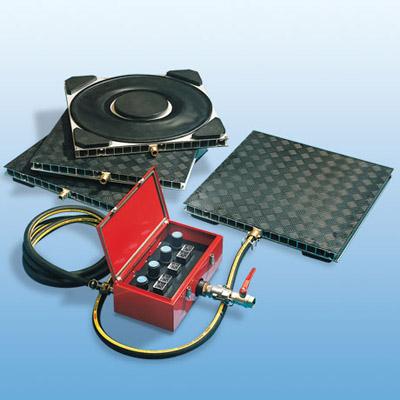

Le système coussin d’air comprend :
- 4 modules coussins d’air
- 4 tuyaux d’interconnexion avec raccords rapides
- 1 boîtier de régulation avec régulateur de pression et manomètre pour chaque module, vanne d’arrêt générale
- 20 cm de tuyau d’alimentation générale (option)
- 1 caisse de stockage (option)
- 1 manuel d’utilisation et d’entretien
Accessoires :
- Commande à distance
- Boîtier de régulation pour 6 modules
- Boîtier de régulation pour 8 modules
- Tuyaux de longueurs différentes
- Sortie pour vérins pneumatiques

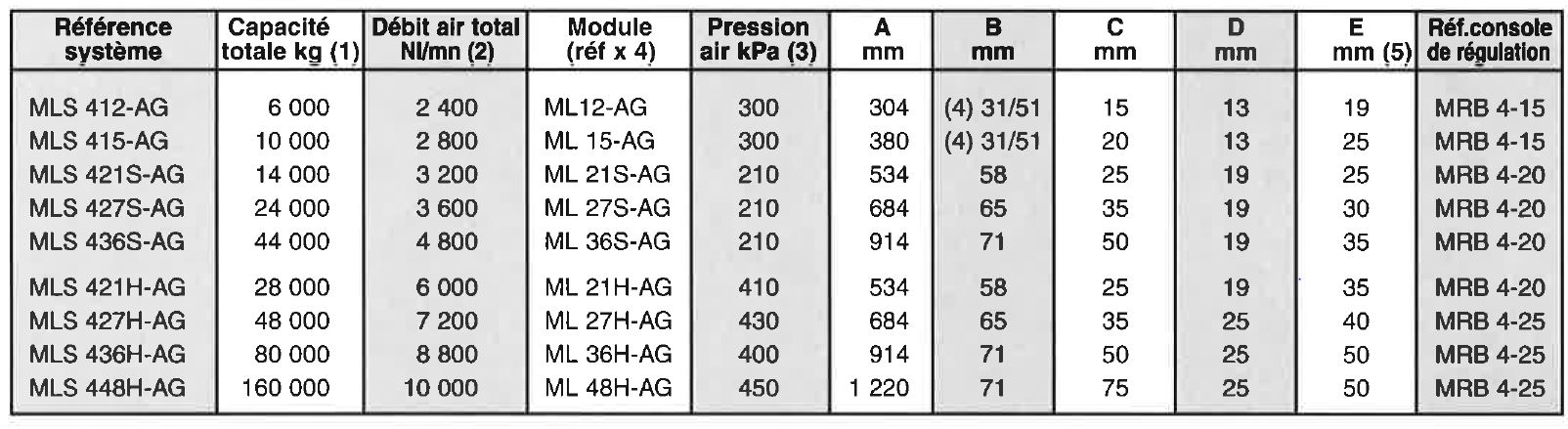

Caractéristiques
Caractéristiques :
- 1) Les modules doivent être positionnés sous la charge de façon à ne pas excéder leur capacité individuelle.
- 2) Chiffres donnés pour un sol de bonne qualité (surface béton lisse et propre)
- 3) Pression air dans l'élément coussin d'air à charge maximale (100 pKa = 1 bar)
- 4) Support en aluminium moulé / en aluminium extrudé
- 5) Tuyau d'alimentation générale
