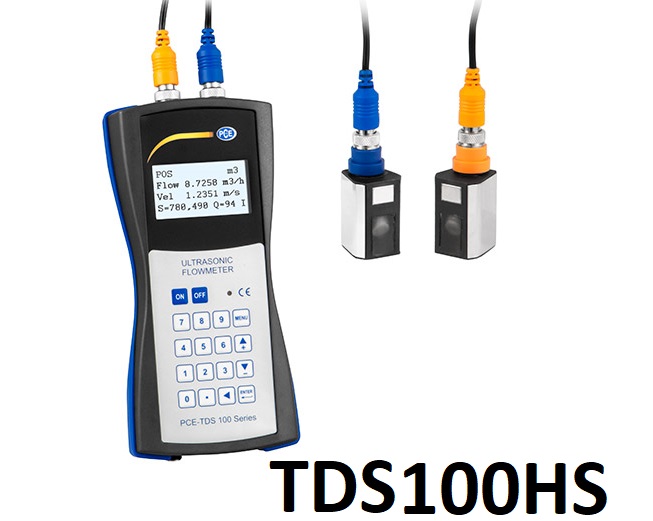

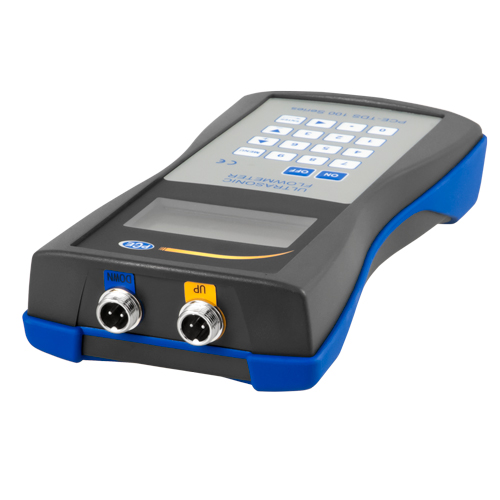

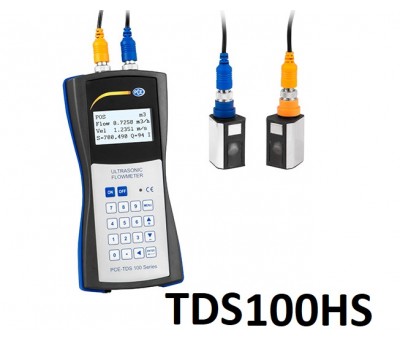

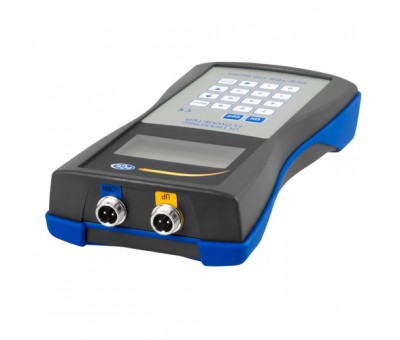

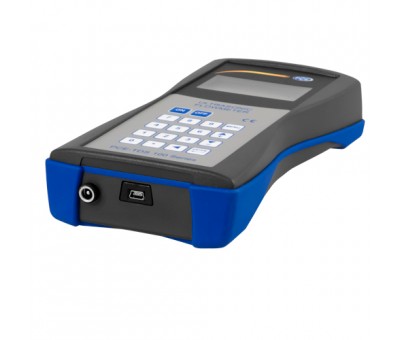

Débitmètre à ultrasons portable PCE-TDS 100 HS
Précis et fiable, le débitmètre à ultrasons portable PCE-TDS 100 HS est utilisé pour des mesures de contrôle ou pour détecter rapidement le débit dans une tuyauterie ; il s'agit d'un système de mesure portable et facile à installer qui fonctionne sans perte de pression, sans interruption de process.
Idéal pour le ré-équipement, le débitmètre à ultrasons peut être utilisé sur des tuyaux métalliques, en plastique et en caoutchouc. Pour tuyaux de 20 à 100 mm de diamètre
Caractéristiques
- Installation sans interruption du processus
- Sans perte de pression
- Les inspections et les parties mobiles ne sont pas nécessaires
- Sans usure
- Mesureur portable pour les mesures de contrôle
| Débimètre à ultrasons portable | TDS 100HS |
| Plage de mesure | -32 ... +32 m/s |
| Résolution | 0,0001 m/s |
| Précision pour DN ≥ 50 mm | ±3,5 % de la valeur mesurée |
| Précision pour DN < 50 mm | ±1,0 % de la valeur mesurée |
| Reproductibilité | ±1,0 % de la valeur mesurée |
| Milieux | Tout liquide ayant une impureté inférieure à 5 % et un flux supérieur à 0,03 m³/h |
| Unités de débit | Mètre cube [m³] |
| Litre [l] | |
| Gallon (USA) [gal] | |
| Gallon Impérial (UK) [igl] | |
| Millions de gallons USA [mgl] | |
| Pieds cubes [cf] | |
| Baril (USA) [bal] | |
| Baril Impérial (UK) [ib] | |
| Baril de pétrole [ob] | |
| Quote-part | Par jour [/ d] |
| Par heure [/ h] | |
| Par minute [/ m] | |
| Et par seconde [/ s] | |
| Mémoire | 1800 valeurs |

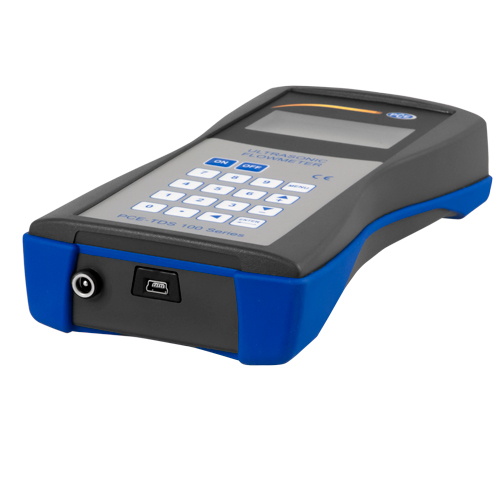

| Interface | USB (pour mesurer en temps réel et transférer les données de la mémoire interne) |
| Catégorie de protection | IP52 |
| Alimentation | 3 x piles AAA Ni-H / 2100 mAh (12 heures de fonctionnement avec charge complète) |
| Chargeur | 100 ... 240 V AC 50/60 Hz |
| Dimensions | 214 x 104 x 40 mm |
| Poids | 450 g |
| Capteur | Largeur nominale: DN 15 ... 100 mm, 20 ... 108 mm |
| Température du milieu | -30 ... +160 ºC |
| Dimensions du capteur | 45 x 30 x 30 mm |
| Poids du capteur | 75 g |
Mot du fournisseur
Liquides mesurables grâce au débitmètre à ultrasons TDS100HS
Principe de mesure du débitmètre mobile TDS 100HS
Ce mesureur de débit utilise le principe de mesure du temps de transit. Ce principe de débitmétrie est très simple. Pour une mesure diagonale dans un tube, le temps de mesure est inférieur si elle est faite dans le sens du courant. Plus le débit augmente, plus le temps de mesure sera long si on va à contrecourant. La différence entre les durées d'écoulement dans le sens du courant et à contrecourant, dépend directement de la vitesse du flux.
Le débitmètre à ultrasons portable TDS 100HS utilise cet effet pour déterminer la vitesse du flux et du débit.
Les transducteurs électro-acoustiques reçoivent et émettent de brèves impulsions ultrasoniques à travers le liquide qui coule dans la tuyauterie. Les transducteurs sont placés à l'horizontale de chaque côté du tuyau à mesurer, à une distance établie l'un de l'autre.

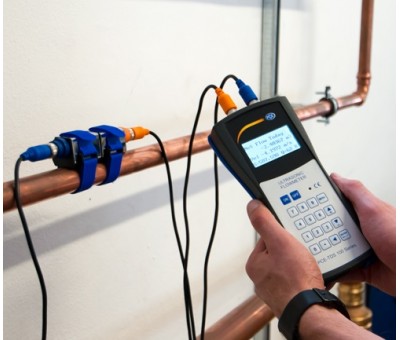

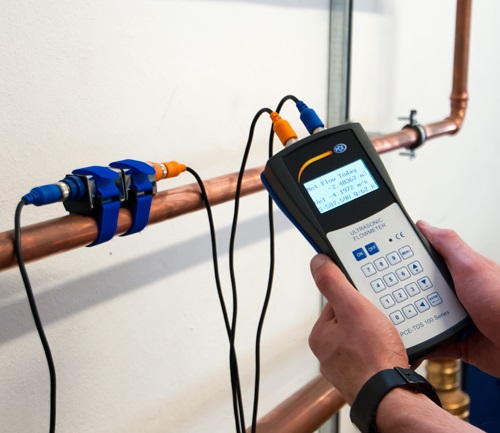

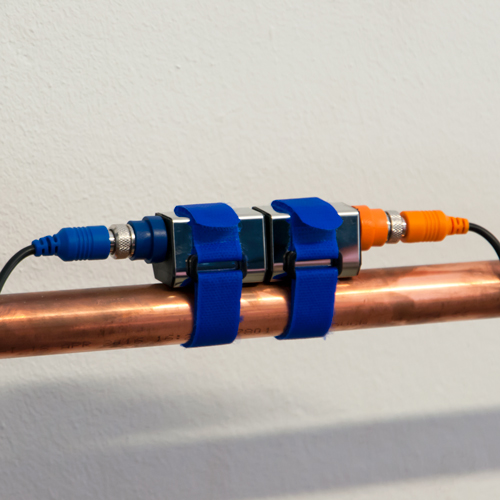

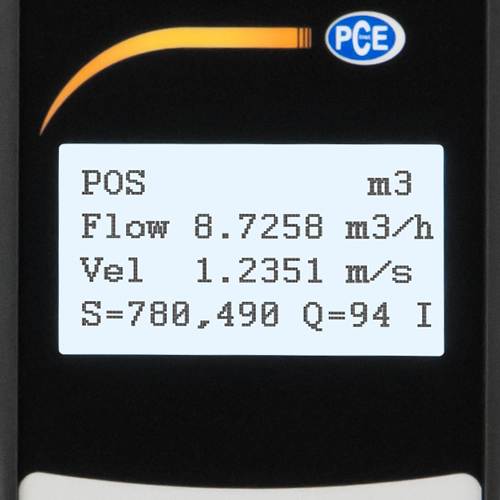

Les capteurs, qui mesurent de manière non-invasive, sont placés sur le tuyau et sont fixés, par exemple, au moyen d'une bride. Peu après, l'écran affiche la vitesse du flux.
