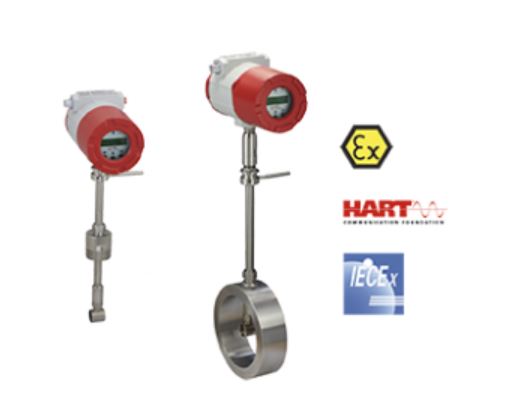

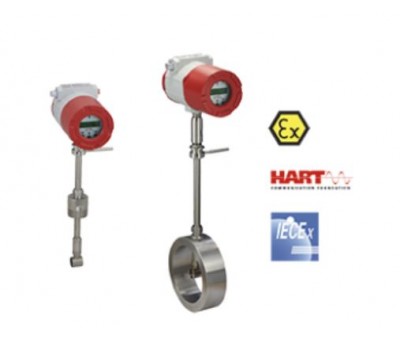

Débitmètre Vortex multi variable (pression température) DVE
Le débitmètre vortex DVE combine 3 éléments primaires de mesure : un capteur vortex de vitesse d’écoulement, une sonde à résistance pour la température et un capteur de pression, de façon à pouvoir mesurer des débits massique de gaz, liquides ou de vapeur.
Les systèmes qui utilisent des capteurs externes peuvent ne pas compenser parfaitement du fait des variations des conditions process entre le point de mesure de vitesse et les points amont ou aval où sont effectués les mesures de pression et température.
Le débitmètre multivariable DVE mesure quant à lui tous ces paramètres en un point unique, garantissant ainsi une meilleure précision de mesure.
L’intégration de tous ces paramètres (avec les sorties associées) simplifie également la complexité du système, et réduit le coût initial, le coût d’installation et le coût de maintenance.
Caractéristiques
| Débitmètre Vortex | DVE |
|
Mesure liquides
|
5,2 - 157 ...284 - 85371 m³/h |
| Mesure gaz | 89-1463 ...26915-246708 Nm³/h (20°C, 0 bar rel) |
| Mesure Vapeur | 81-938... 22435 -1324739 kg/h (0 bar rel,) |
| Connection | version à insertion à visser ou à bride pour tuyauteries DN80 ...DN600 ( 3" ...24") |
| Matière | Acier inox |
| Pression max. | 100 bar |
| Température max. | 360°C (400 °C) |
| Précision liquides | ± 1,2 % de la valeur mesurée |
| Précision Gaz/vapeur | ±1,5 % de la valeur mesurée |
| Sortie | 1 (3) analogique, 1(3) contacts, indication digitale |
| Option | Capteurs de température et pression, ATEX, IEC Ex |
Modèle DVE-V Le modèle DVE-V donne une mesure de débit volumique, et représente une solution efficace et économique pour la mesure de débit de liquides, conducteurs ou non, comme de l’eau ou des hydrocarbures.
Modèle DVE-T Le modèle DVE-T intègre une sonde platine de température Pt 1000 qui peut être utilisée pour calculer et générer un signal de débit massique. Ce modèle est souvent utilisé pour la mesure de débit de vapeur saturée.
Modèle DVE-P Le modèle DVE-P offre les possibilités d’un calculateur de débit, au sein d’un appareil compact. Cet instrument multivariable dispose d’un capteur de température et d’un capteur de pression, de façon à calculer un débit massique compensé pour les gaz, liquides ou vapeur. En plus des sorties pulse (pour la totalisation) et des sorties alarmes, l’électronique peut avoir jusqu’à 3 sorties 4-20 mA à choisir parmi 5 grandeurs mesurées ou calculées (débit volumique, pression, température, débit massique corrigé, densité).
Modèle DVE-M/E Le modèle DVE-M/E permet le calcul en temps réel de la consommation d’énergie pour un process. Le débitmètre peut être programmé pour mesurer de la vapeur, de l’eau chaude ou de l’eau glacée.
Le débitmètre DVE-E surveille un côté du process (entrée ou sortie) et dispose d’une entrée pour une sonde de température, placée de l’autre côté du process, de façon à calculer la consommation d'énergie en fonction du débit et des températures d'entrée et sortie. (non agréé pour transferts transactionnels).
Les unités d’énergie paramétrables sont: Btu, joules, calories, wattheures, mégawattheures et Chevaux-heures. L’indicateur local ou déporté peut afficher : la température, la différence de température, la masse totale ou l’énergie totale.
