CABLE EQUIPEMENTS

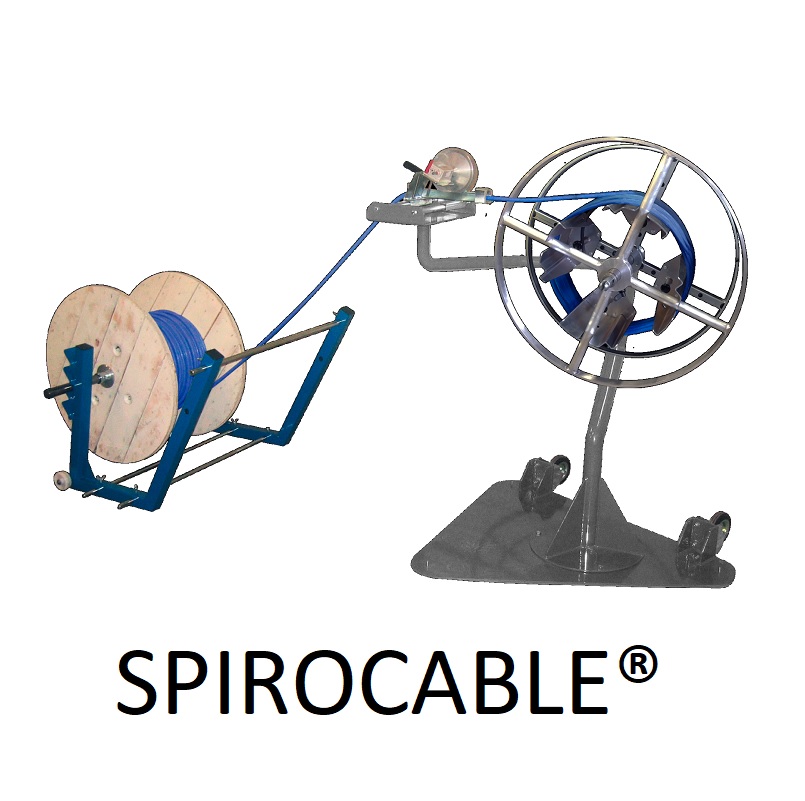

Enrouleur de bobine et couronne manuel SPIROCABLE®
Caractéristiques :
- Diamètre de câble : Jusqu'à 750 mm
- Largeur de bobine : 366 mm
L'enrouleur de bobine et couronne manuel SPIROCABLE® est une station avec trancannage manuel qui produit des spires bien ordonnées.
Ce poste de travail est destiné au reconditionnement des fils et câbles souples, à partir d’un touret d’un poids maximum autour de 100kg.
La conception de son piétement assure une grande stabilité en maintenant le centre de gravité au centre.
Déplaçable, cet appareil dispose de 2 roues mobilisables par basculement pour se positionner au plus près dans l'atelier, le comptoir ou l'entrepôt.
- Dans sa version bobineuse, le SPIROCABLE® permet d’enrouler sur tous les types de bobines (plastique, contreplaqué, ...) de diamètre maxi 750 mm
- En version bobineuse + couronneuse, les fonctionnalités reste les mêmes avec en plus, la capacité de faire des couronnes grâce à une gavette amovible.
- Dimensions: l.700x P700x H1.400 mm (avec métreuse et gavette)
- Poids : 78 kg (avec gavette)
- Option métreuse
Caractéristiques
| Diamètre de câble | Jusqu'à 750 mm |
|---|---|
| Largeur de bobine | 366 mm |
| Largeur de touret | Couronne 130 / 180 / 320 mm |
Mot du fournisseur
SPIROCABLE® version bobineuse pout bobines du commerce (plastique, contreplaqué, ...) :
- Ø maxi 750 mm
- largeur maxi : 366 mm (avec trou central Ø 82 mm)
- Ø mini du trou central 25 mm.

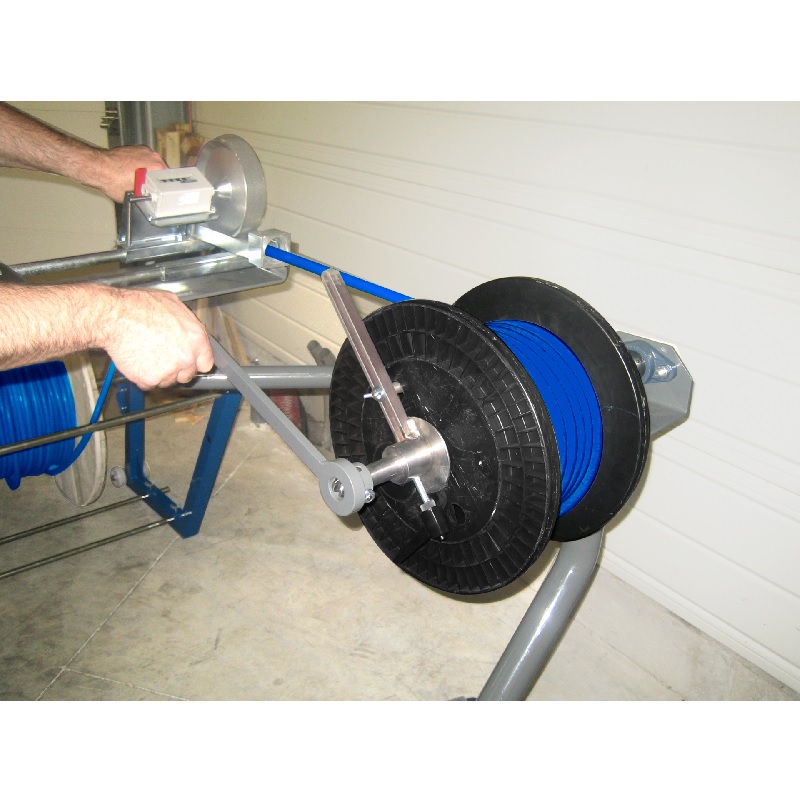

- L’entraînement de la bobine se fait par une manivelle et par un doigt de toc de Ø 15 mm, à position réglable sur crémaillère (de 40 à 200 mm de l’axe).
SPIROCABLE® Version bobineuse + couronneuse
- Gavettes de diamètre extérieur de 750 mm en acier zingué.
- Gavette ajourée pour simplifier le ficelage de la couronne.
- Flasque extérieur léger et facile à manipuler (en aluminium).
- Système de blocage rapide de l’extrémité du câble.
- La largeur est réglable sur 3 positions : 130/180/230 mm.
- Le fût est composé de 4 pales.
- C’est le réglage du diamètre du fût qui distingue les 2 gavettes.
2 modèles de gavettes au choix.
- Gavette REGLABLE : Le diamètre du fût est réglable par vissage (2 vis sur chacune des 4 pales), sur 7 positions : 190/240/290/340/390/440/490 mm.
- Gavette à REGLAGE RAPIDE : Chaque pale est équipée d’un doigt indexable qui permet le réglage sans outil du diamètre intérieur sur 4 positions : 330/440/560/670 mm et l’extraction (« démoulage ») très facile de la couronne.

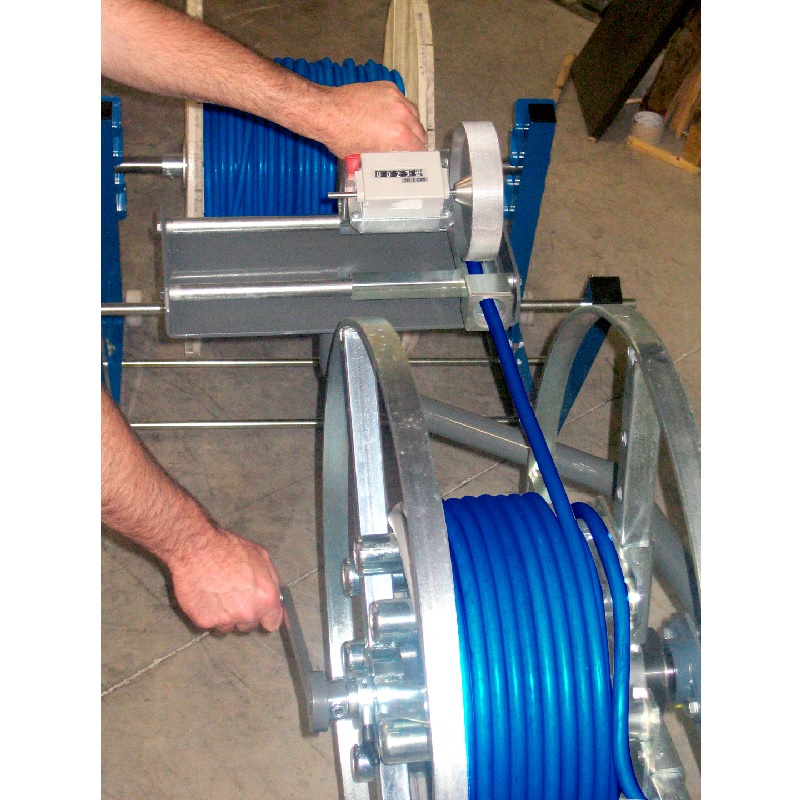

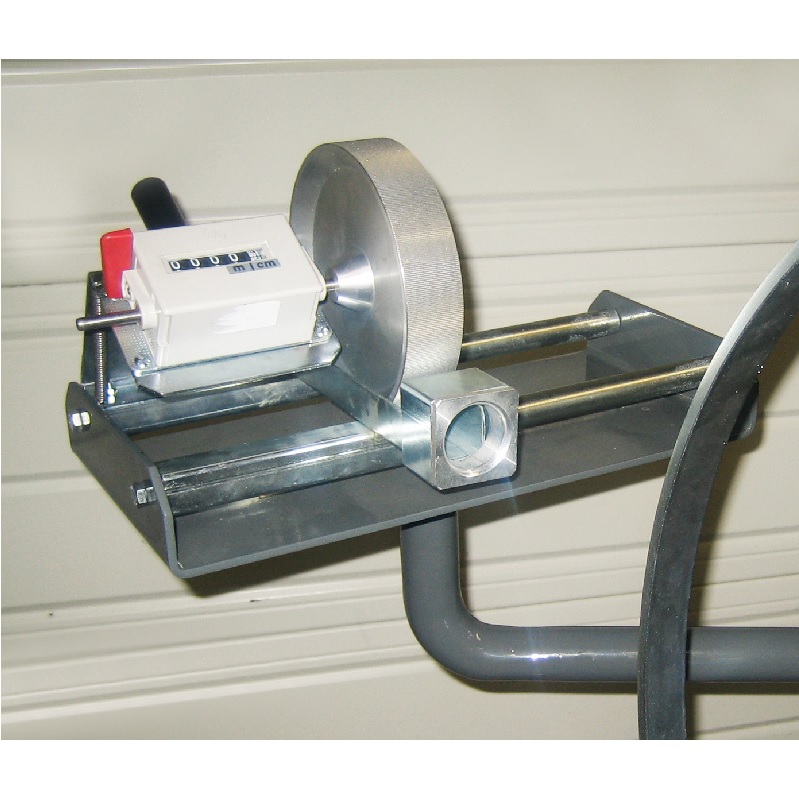

Option métreuse sur banc de trancannage
- Par un mouvement de va-et-vient sans effort, elle permet de bien disposer les spires de câble les unes à côté des autres.
- Au choix:
- métreuse M3 (câble Ø maxi 22mm)
- métreuse M35 roue métal ou roue synthétique (câble Ø maxi 35 mm).

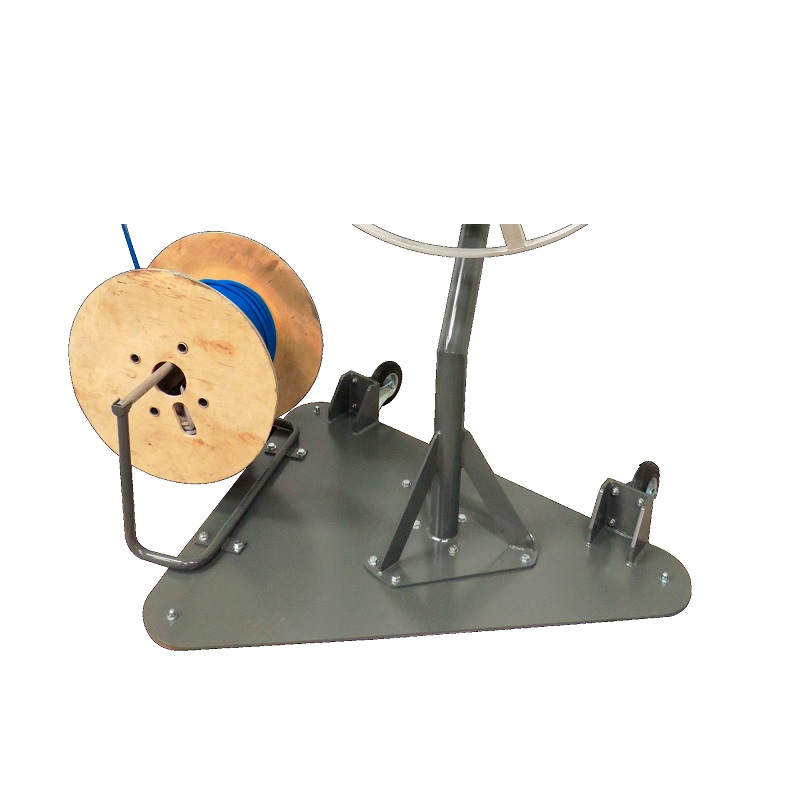

Option dérouleur intégré pour dérouler des bobines :
- poids maxi 30kg
- Ø maxi 600mm
- largeur maxi 530mm.
- Axe Ø 20mm
- Avec galet de guidage devant la métreuse.
Option pince coupe-câble pour câble Ø maxi 20 mm attachée par une chaînette.
