CABLE EQUIPEMENTS
Enrouleur pour transmission de données informatiques
Caractéristiques :
- Longueur de câble électrique : 8+1 à 20+2 selon modèles
- Indice de Protection IP : IP42 / IP65
L'enrouleur pour transmission de données informatiques est un équipement à collecteur spécifique au transfert de datas qui assure une connexion stable, continuité dans la transmission.
Disponible en capot fermé plastique ou aluminium, cette gamme d'enrouleurs à rappel automatique répond aux applications :
- robots, systèmes de mesure et d’inspection
- contrôle de production
- systèmes médicaux
- réseaux Ethernet (CAT 5E et 6E)
- automation (câbles spéciaux sur demande)
Caractéristiques du câble
- Gaine extérieure : mélange en PUR/TPE très flexible
- Sans silicone
- Sans halogène (selon la directive EN 50267-2-1)
- Sans plomb (selon la directive 2011/65/EU ROHS)
- Conducteurs regroupés en faisceaux et tous toronnés autour d’un noyau résistant à la traction, toronnage à pas court et direction adaptés, structure à très faible coefficient de torsion
Caractéristiques du collecteur
- 6/12/24 pistes, ampérage maxi 2A, tension maxi 48V
- Anneaux et brosses en alliage d’or
- Fiabilité et durée de vie élevées
- Couple de frottement minime
Rigidité diélectrique : 500 Vac à 60Hz
- Résistance d’isolation : > 1000 MΩ/ 500Vcc
- Bruit : < 100 mΩ a 6Vcc et 50mA (à 5g/mn)
Caractéristiques
| Longueur de câble électrique | 8+1 à 20+2 selon modèles |
|---|---|
| Indice de Protection IP | IP42 / IP65 |
| Utilisation | Transmission de datas robot / industrie / médical / réseau |
| Nb de conducteurs | Longueur (m) | Type de câble | IP | Type enrouleur | Code Enrouleur transmission |

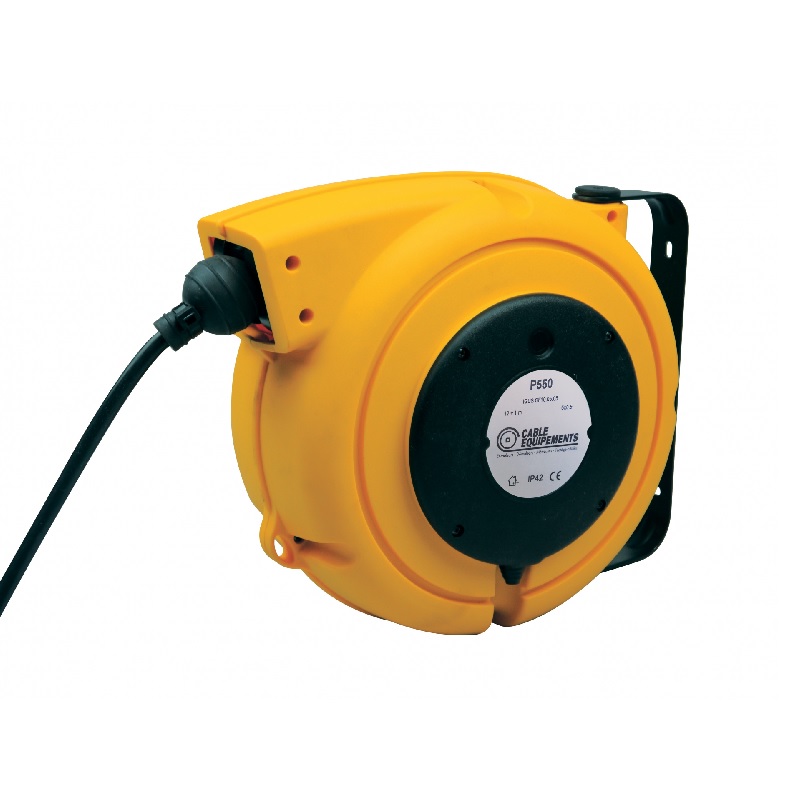

| (5 x 0,5) C | 12 + 1 | TPE | 42 | PLT 500 | ERT0505-13P-P550 |

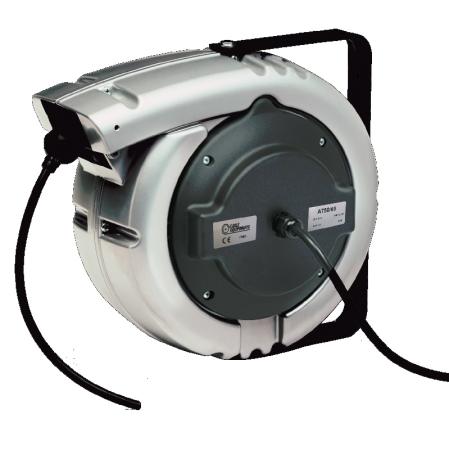

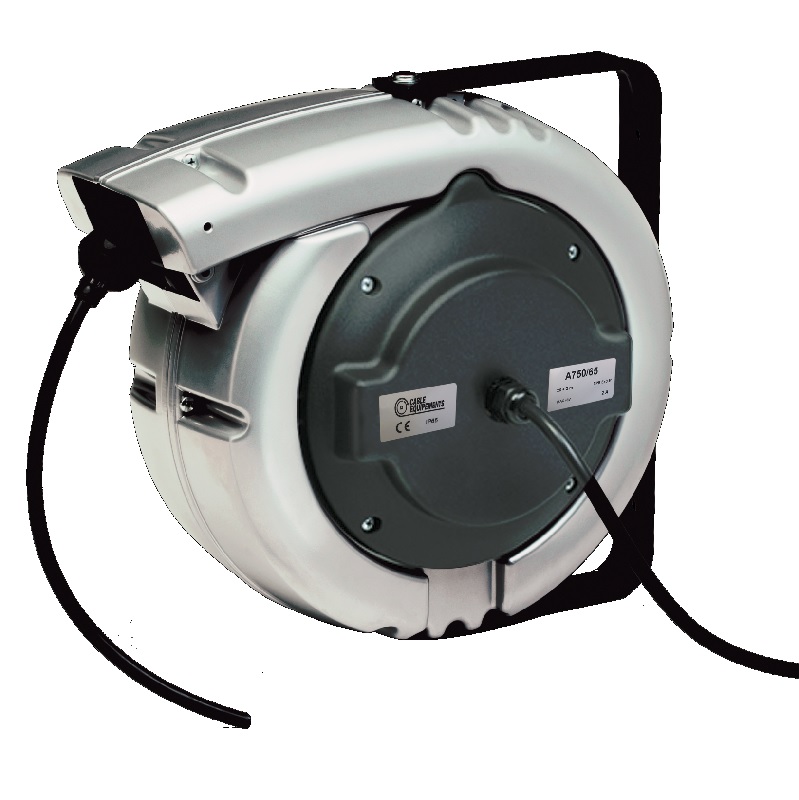

| 20 + 2 | TPE | 65 | ALU 700/65 | ERT0505-22A-A750/65 | |
| 6 x 0,75 | 15 + 1 | TPE | 42 | PLT 500 | ERT06075-16-P551 |
| 20 + 2 | TPE | 65 | ALU 700/65 | ERT06075-22-A751/65 | |
| (11 x 0,25) C | 8 + 1 | TPE | 42 | PLT 500 | ERT11025-09-P553 |
| 18 + 2 | TPE | 65 | ALU 700/65 | ERT110258-2-A753/65 | |
| (11 x 0,5) C | 10 + 2 | TPE | 65 | A754/65 | ERT11050-12-A754/65 |
| (23 x 0,25) C | 6 + 2 | TPE | 65 | A756/65 | ERT23025-08-A756/65 |
| 12 x 0,5 | 9 + 1 | TPE | 42 | PLT 500 | ERT12050-10-P554 |

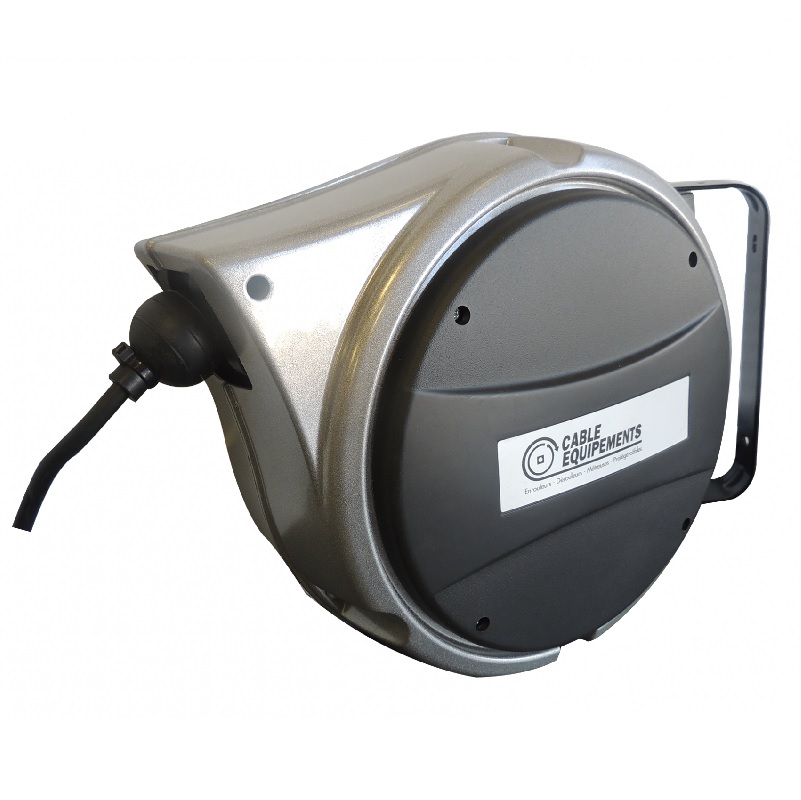

| 9 + 1 | TPE | 42 | ALU 300 | ERT12050-10-A350 | |
| 20 + 2 | TPE | 65 | ALU 700/65 | ERT12050-22-A755/65 | |

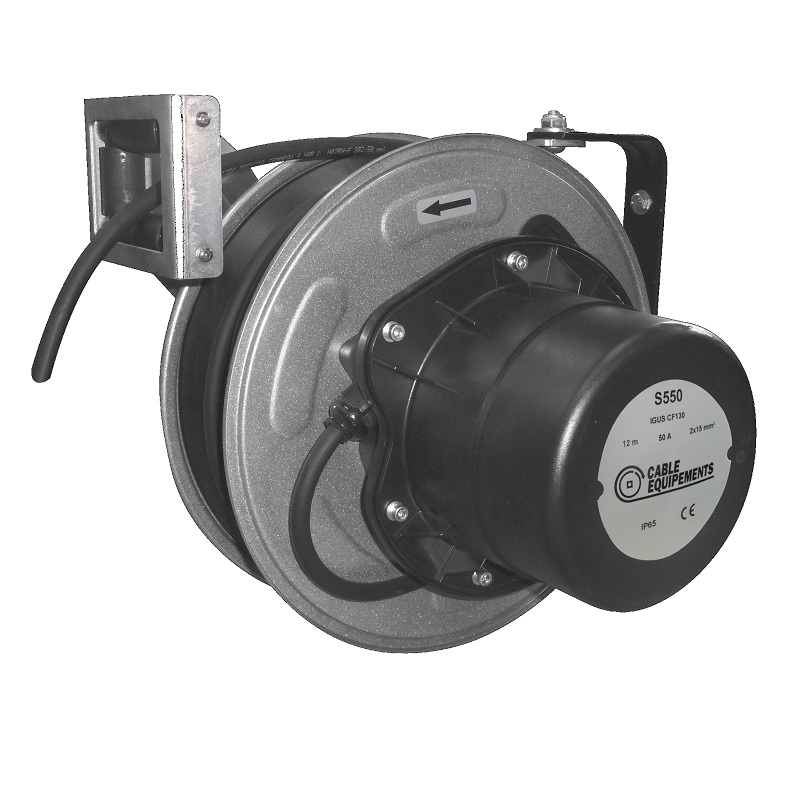

| 24 x 0,5 | 15 + 2 | TPE | 65 | STEEL 500 | ERT24050-17-S550 |
| (4 x (2 x 0,15)) C | 11 + 1 | PUR | 42 | PLT 500 | ERT08015-12-P552 |
| 20 + 2 | PUR | 65 | ALU 700/65 | ERT08015-22-A752/65 | |
| 11 + 1 | PUR | 42 | PLT 500 | ERT08015-12-P555 | |
| 20 + 2 | PUR | 65 | ALU 700/65 | ERT08015-22-A752/65 |
