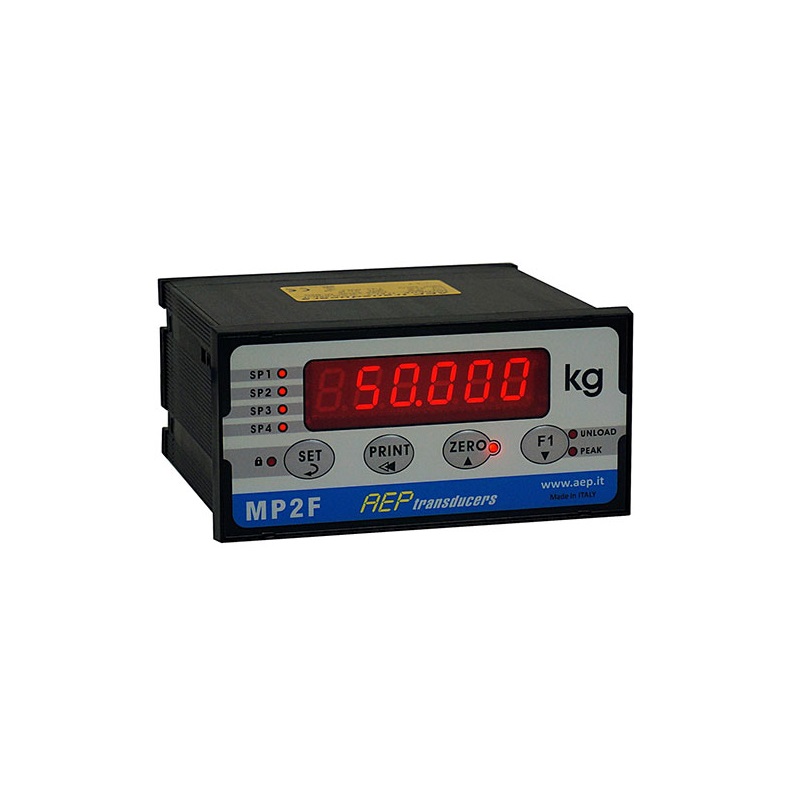

Indicateur de panneau numérique industriel MP2F
Caractéristiques :
- Applications : Mesures de pesage, force, pression, déplacement ou couple
- Précision de mesure : ± 0,01%
L’indicateur de panneau numérique MP2F à 1 entrée est un appareil polyvalent adapté à la réception de signaux provenant de capteurs à jauges de contrainte et de transmetteurs avec sortie en tension ou en courant. Il est particulièrement destiné aux applications statiques et dynamiques dans les environnements industriels où des mesures de pesage, de force, de pression, de déplacement ou de couple sont nécessaires.
Pour s’adapter à chaque application, l’instrument peut être configuré et personnalisé pour présenter directement sur le bouton F1 les fonctions opérationnelles les plus intéressantes telles que : PICK et UNLOAD.
L’afficheur MP2F fonctionne avec une résolution de ±50 000 divisions et une précision supérieur à 0,010% grâce à un convertisseur Sigma-Delta AD interne de 24 bits et à un contrôle de la mesure qui s’effectue par commutation à une fréquence égale à la fréquence d’échantillonnage, ce système assurant une meilleure suppression des perturbations dues à la dérive de l’offset et aux câbles de connexion.
Le taux d’échantillonnage peut être réglé de 2,5 échantillons/ sec. à 1200 (1,2 kHz), ce qui permet de répondre aux besoins des applications nécessitant un taux de réponse élevé.
Les canaux d’entrée peuvent être fournis dans 4 configurations différentes : entrée pour capteurs à jauges de contrainte avec résolution standard, entrée tension avec une résolution standard, entrée courant avec résolution standard, entrée potentiométrique
Le MP2F s'adapte à diverses applications telles que :
- Système de pesage automatique et de petit dosages
- Système de contrôle du niveau des réservoirs, des silos et des trémies
- Systèmes de mesure intégrés sur bancs d’essais
- Systèmes de mesure intégrés dans des processus automatisés
- Systèmes de contrôle des processus industriels
- Systèmes automatiques d’essai et de contrôle de la qualité dans les lignes de production
- Contrôle des mesures sur les machines d’essai des matériaux à bord
- Essais de mesures sur les ressorts, détection des frottements, forces d’arrachement, essais d’étanchéité
- Essais sur les dispositifs de protection et de sécurité
Caractéristiques
| Applications | Mesures de pesage, force, pression, déplacement ou couple |
|---|---|
| Précision de mesure | ± 0,01% |
| Température d'utilisation | 0°C à +50°C |
| Désignation produit | Indicateur de panneau numérique MP2F |
| Précision | ± 0,01% |
| Division interne | 24 bits |
| Température d'utilisation | 0°C à +50°C |
| Vitesse de conversion | 5 à 1200 échantillons/sec. |
| Port USB pour raccordement PC/tablette | |
| Logiciels (option) | |
| ± 50 000 points d'affichage | |
| 4 points de consigne programmables |
Mot du fournisseur
Les canaux d’entrée peuvent être fournis dans 4 configurations différentes :
- Version avec entrée pour capteurs à jauges de contrainte avec résolution standard de ±50 000 div. adaptée pour travailler avec des cellules de charge, des capteurs de force, de pression, de couple, etc... avec sortie ±2mV/V ou ±3mV/V et système de connexion à 4 ou 6 fils.
- Version à entrée tension avec une résolution standard de ±50 000 div. adaptée aux transmetteurs de pression, aux capteurs de couple, etc. avec une sortie de ±10V ou ±5V.
- Version à entrée courant avec résolution standard de ±50 000 div. adaptée au travail avec des transmetteurs de pression, des capteurs de couple, etc., avec sortie 4-20mA ou 0-20mA et connexion à 2 ou 3 fils.
- Version avec entrée potentiométrique adaptée au travail avec des transducteurs linéaires ou de déplacement.
