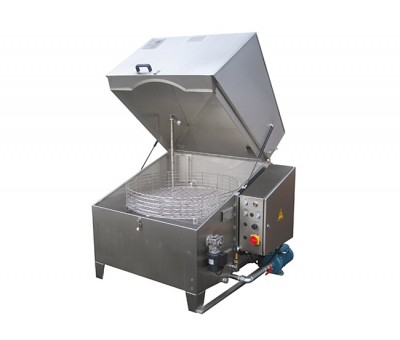

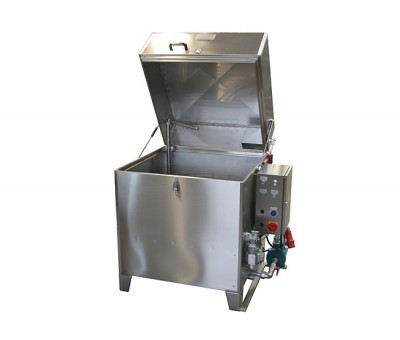

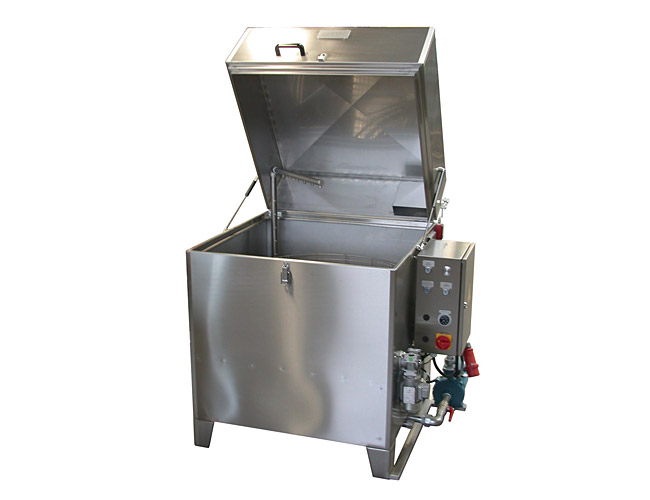

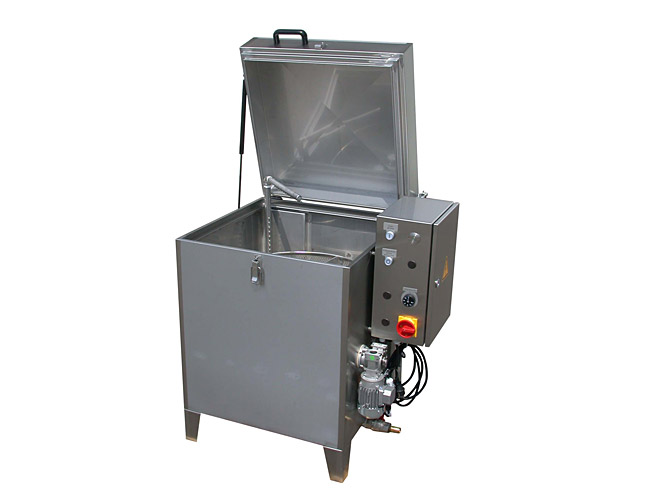

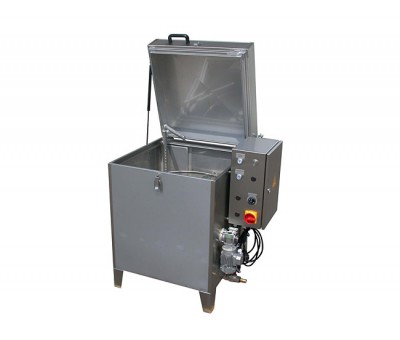

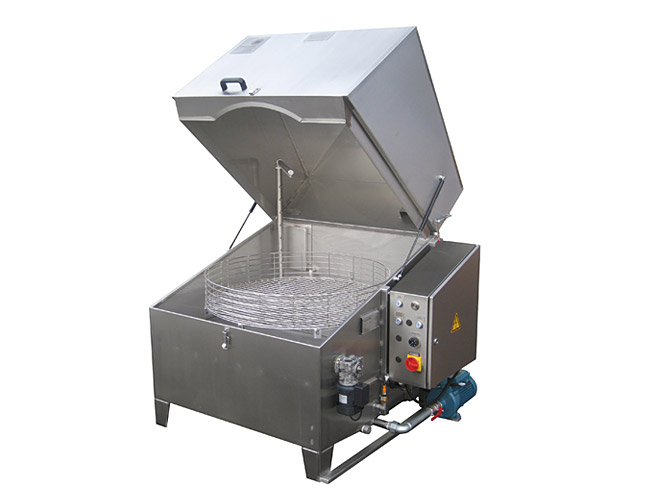

Machine de lavage à chaud Série WE
La machine de lavage à chaud type WE est un modèle extrêmement basique, dont la configuration standard est composée de :
- Bâti de la machine, systèmes de tubes intérieurs et panier en acier inoxydable
- Commande de panier réglée électroniquement
- Dispositif de protection avertisseur de bas niveau et contrôle de niveau
- Tôle de filtration mobile
- Fonction de minuterie hebdomadaire pour chauffage et déshuileur
Les installations de nettoyage de la série WE ne peuvent pas être combinées individuellement ou être adaptées aux normes spécifiques de l’équipement de production du client (par ex. technique sensorielle) comme nos modèles industriels. De même il n’est pas possible d’effectuer des opérations de base intercalées à la suite, comme rinçage, séchage, etc...
En plus, le modèle de base peut être complété uniquement par les équipements suivants :
- Complément automatique du niveau de remplissage
- Aspiration des buées
- Déshuileur
- Dispositif de vidage par pompe, rinçage du fond, soupape distributrice

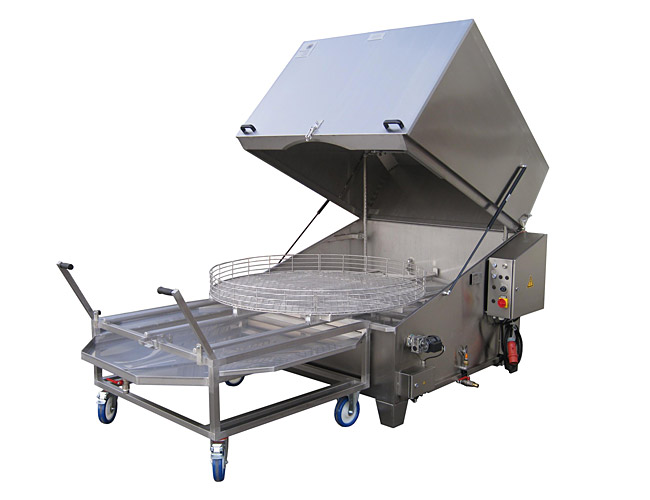

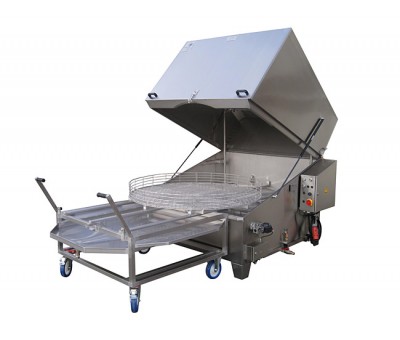

- système de transport pour panier télescopique des objets à laver
- version AM : nettoyage automatique et manuel au sein d’un système fermé (en option haute pression).
Grâce à cela les différentes dimensions des machines de cette série peuvent être fabriquées en petites séries à des prix favorables, et, en général, elles sont livrables à partir de nos dépôts d’usine.
En ce qui concerne la qualité et la durabilité il n’y a pas de différences par rapport à la version industrielle.
Toutes les installations de cette série peuvent fonctionner non seulement dans le domaine chaud/aqueux (W) mais aussi, dans une version spéciale, avec des détergents à froid et/ou des solvants (K), ou avec chauffage indirect du bain pour l’emploi d’un mélange de 20 % de carbure d’hydrogène et 80% d’eau.
Caractéristiques
| Modèle / Version | WE 40 | WE 60 | WE 80 | WE 91 | WE 921 | WE 1151 | WE 1501 |
| Pompes | 1 | 1 | 1 | 1 | 2 | 1/2 | 1/2 |
| Diamètre de panier (mm) |
400 | 600 | 800 | 900 | 900 | 1 150 | 1 500 |
| Hauteur intérieure à partir de (mm) 2 |
260 | 370 | 530 | 530 | 530 | 720 | 950 |
| Charge du panier, à partir de (kg) |
70 | 100 | 150 | 200 | 200 | 300 | 500 |
| Quantité remplie, à partir de (l) |
25 | 50 | 80 | 130 | 130 | 200 | 400 |
| Pression causée par aspersion, à partir de (bars) |
1,3 | 1,8 | 2,6 | 3,1 | 2x2,6 | 2x3,0 | 2x4,5 |
| Débit de la pompe, à partir de (l/min) |
50 | 80 | 140 | 160 | 280 | 360 | 360 |
| Moteur de la pompe (kW) | 0,37 | 0,5 | 1,1 | 1,5 | 2x1,1 | 2x1,5 | 2x3,0 |
| Chauffage électrique à partir de (Kw) 3 |
2 | 2/3 | 4 | 6 | 6 | 10 | 15 |
| Tension (V) | 400 / 230 / 24 | ||||||
| Température (°C) 4 | jusqu'à 95°C | ||||||
| Temps de lavage (min) 5 | 30 / 60 / 120 | ||||||
| Dimensions extérieures largeur (mm) |
750 | 900 | 1 100 | 1 300 | 1 300 | 1 500 | 1 900 |
| Dimensions extérieures profondeur (mm) |
550 | 650 | 900 | 1 050 | 1 050 | 1 300 | 1 700 |
| Dimensions extérieures hauteur (mm) |
800 | 950 | 1 100 | 1 200 | 1 200 | 1 400 | 1 750 |
| Poids, à partir de (kg) | 55 | 85 | 130 | 190 | 210 | 320 | 550 |
Toutes les dimensions sont basées sur des valeurs approximatives. Sous réserve de modifications techniques.
1 - Ces modèles d’installations sont livrables suivant leur domaine d’emploi avec une pompe ou deux pompes et avec un système ou deux systèmes de tubes de tuyères.
2 - Si on utilise un système mobile la hauteur utile intérieure se réduit de 50 mm (version 91/92/115) et/ou de 80 mm (version 150).
3 - En série électrique, sur demande aussi gaz/huile/vapeur.
4 - Pour une température du bain supérieure à 70°C il faut une protection contre les contacts accidentels.
5 - En série minuterie mécanique, sur demande aussi électronique.
