MAFAC France
Machine de nettoyage à chaud Série W

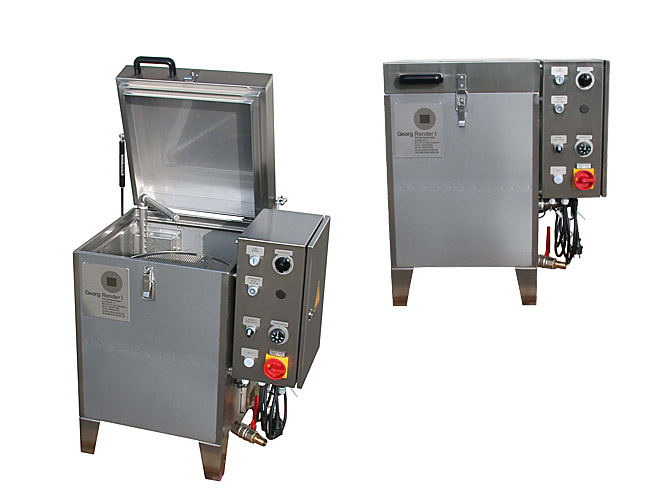

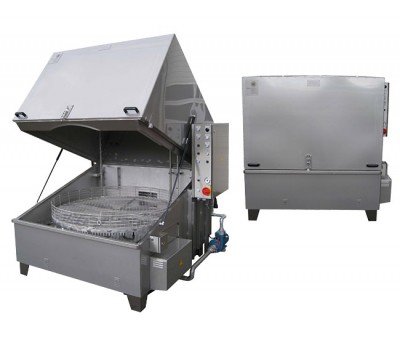

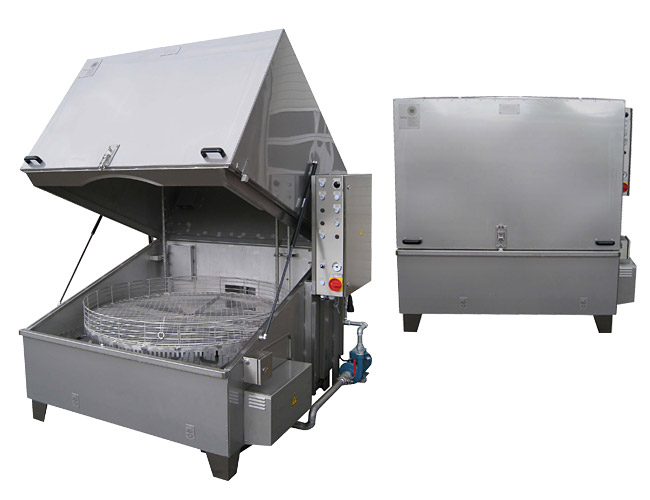

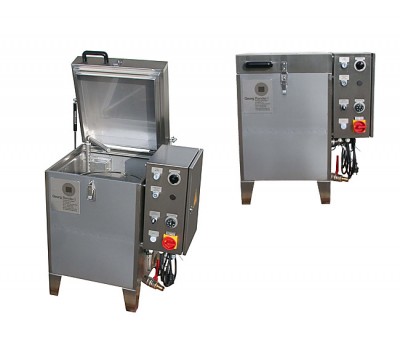

Les installations de nettoyage de la série W sont équipées de paniers d'un diamètre de 400 à 3 000 mm. Elles sont prévues pour l’emploi sur une base aqueuse avec chauffage du bain (directement par source électrique ou indirectement avec un échangeur de chaleur ; sur demande, le chauffage est également possible avec gaz ou huile).
Ces machines sont utilisées de préférence dans les applications suivantes :
- Nettoyage impliquant des matériaux différents
- Réparation
- Entretien
- Fabrication de nouvelles pièces
- Elimination de copeaux, etc…
La plupart des opérations mentionnées ci-dessus est réalisée de façon chaude/aqueuse/alcaline.
Le fluide de nettoyage employé est composé d’eau avec détergent dans une concentration entre 1 et 5 %. On travaille non seulement dans le domaine acide (phosphatisation) mais aussi alcalin.
À part les techniques de l‘installation le détergent utilisé est décisif pour la qualité du lavage.

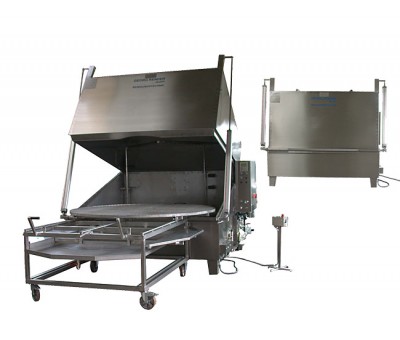

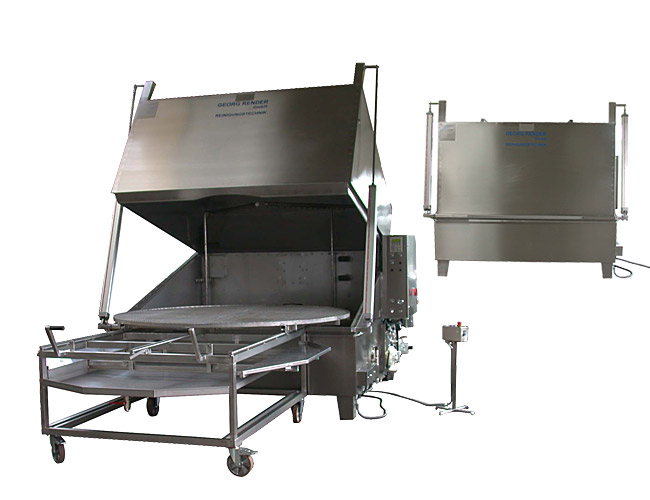

À partir d‘un diamètre de panier de 900 mm le bâti des machines est adapté pour une hauteur de chargement optimale. Grâce à cela les installations peuvent être équipées, sur demande, d’un panier télescopique et d’un chariot mobile. Cela offre la possibilité du chargement et déchargement dans n’importe quels endroits de l’usine, et, si nécessaire, aussi avec plusieurs paniers et chariots. Par le chargement de lots on obtient un haut débit.
Les objets à laver lourds peuvent aussi être chargés de façon sûre, décentralisée et simple au moyen d’une grue. Nous fabriquons aussi des transporteurs à rouleaux ou à rails qui sont appropriés à cette série.
Les installations de nettoyage à partir du modèle 200 sont équipées en série d’une ouverture du couvercle actionnée par source d’énergie extérieure.
Toutes les installations de cette série peuvent fonctionner non seulement dans le domaine chaud/aqueux (W) mais aussi, dans une version spéciale, avec des détergents à froid et/ou des solvants (K), ou avec chauffage indirect du bain pour l’emploi d’un mélange de 20 % de carbure d’hydrogène et 80% d’eau.
Caractéristiques
| Modèle / Version | W 40 | W 60 | W 80 | W 91 | W 921 | W 1151 | W 1501 | W 175 | W 200 | W 250 | W 300 |
| Pompes | 1 | 1 | 1 | 1 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Diamètre de panier (mm) |
400 | 580 | 800 | 900 | 900 | 1 150 | 1 500 | 1 750 | 2 000 | 2 500 | 3 000 |
| Hauteur intérieur utilisable (mm) 2 |
260 | 370 | 530 | 530 | 530 | 720 | 950 | 1 000 | 1 100 | 1 250 | 1 400 |
| Charge du panier, à partir de (kg) |
70 | 100 | 150 | 200 | 200 | 300 | 500 | 750 | 750 | 1 500 | 2 000 |
| Quantité remplie, à partir de (l) |
20 | 45 | 100 | 130 | 130 | 240 | 490 | 600 | 900 | 1 250 | 1 800 |
| Pression causée par aspersion, à partir de (bars) |
2 | 2 | 3 | 3,4 | 3 | 3 | 4,5 | 4,5 | 5,5 | 7,5 | 7,5 |
| Débit de la pompe, à partir de (l/min) |
50 | 60 | 140 | 130 | 280 | 280 | 330 | 650 | 800 | 900 | 1 200 |
| Moteur de la pompe, à partir de (kW) |
0,37 | 0,55 | 1,5 | 1,5 | 3 | 3 | 6 | 8 | 11 | 15 | 15 |
| Chauffage électrique à partir de (Kw) 3 |
2 | 2/3 | 6 | 8 | 8 | 12 | 24 | 36 | 36 | 45 | 60 |
| Tension (V) | 400 / 230 / 24 | ||||||||||
| Température (°C) 4 | jusqu'à 95°C | ||||||||||
| Temps de lavage (min) | variable | ||||||||||
| Dimensions extérieures largeur à partir de (mm) |
700 | 950 | 1 300 | 1 350 | 1 350 | 1 550 | 1 950 | 2 350 | 2 620 | 3 000 | 3 600 |
| Dimensions extérieures profondeur, à partir de (mm) |
600 | 850 | 1 100 | 1 180 | 1 180 | 1 450 | 2 020 | 2 450 | 2 750 | 3 000 | 3 500 |
| Dimensions extérieures hauteur, à partir de (mm) |
830 | 950 | 1 250 | 1 350 | 1 350 | 1 500 | 1 850 | 2 300 | 2 450 | 2 600 | 2 800 |
| Poids, à partir de (kg) | 70 | 100 | 190 | 220 | 250 | 320 | 680 | 1 700 | 1 900 | 2 500 | 3 000 |
Toutes les dimensions sont basées sur des valeurs approximatives. Sous réserve de modifications techniques.
1 - Ces modèles d’installations sont livrables suivant leur domaine d’emploi avec une pompe ou deux pompes et avec un système ou deux systèmes de tubes de tuyères.
2 - Si on utilise un système mobile la hauteur utile intérieure se réduit de 50 mm (version 91/92/115) et/ou de 80 mm (version 150-300).
3 - En série électrique, sur demande aussi gaz/huile/vapeur.
4 - Pour une température du bain supérieure à 65°C il faut une protection contre les contacts accidentels.
