Machine enrouleuse de câble sur touret ECO-COCCI©
Caractéristiques :
- Capacité en Kg : Jusqu'à 400 kg
- Diamètre de touret : Jusqu'à 1050 mm

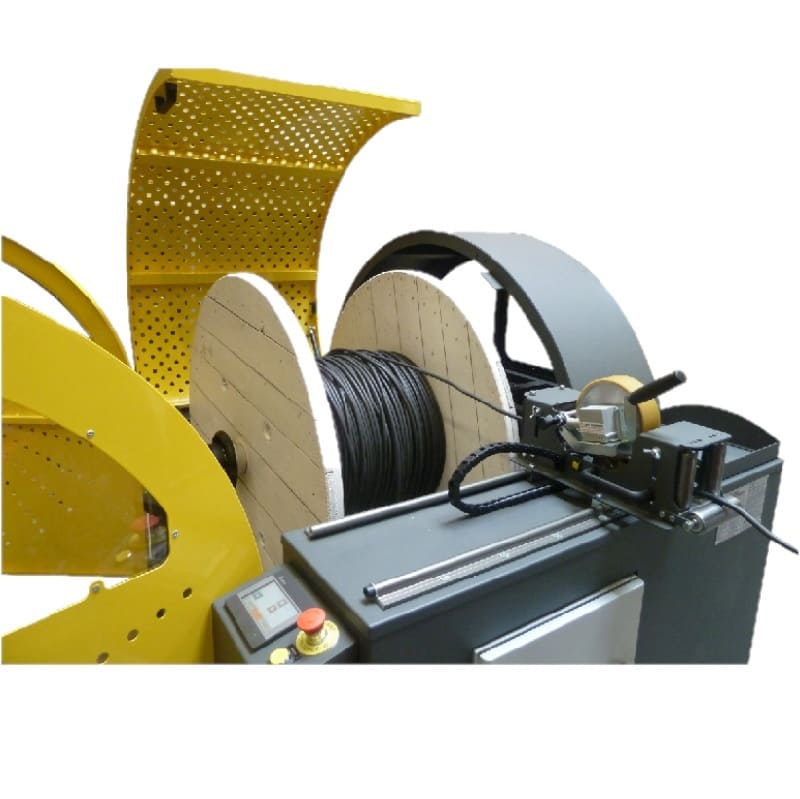

La machine enrouleuse de câble ECO-COCCI©
est conçue pour enrouler sur touret (maxi 400kg et Ø 1050mm) et pour faire des
couronnes - Câbles Ø maxi 50 mm.
Elle s’adresse à tous les secteurs : industrie, logistique et distribution.
Simples d'utilisation, toutes les fonctions
de cette enrouleuse motorisée sont commandées à partir d'un écran tactile intuitif.
Equipée d’une métreuse, elle est
disponible avec une fonction trancannage manuel ou semi-automatique
Le verrouillage du touret sur l'axe est très rapide grâce au système Easy-Lock.
Le déchargement du touret se fait par dégagement de la machine.
L’axe en porte à faux est entraîné par
doigt de toc.
Cette machine enrouleuse est mobile et
maniable pour pouvoir travailler devant un rack à tourets.
Par ailleurs, des fourreaux sont prévus
pour la manutention par chariot élévateur.
Fabriquée en France par CABLE EQUIPEMENTS,
ECO-COCCI© est résolument ECOlogique* et ECOnomique**
*pour la montée et la descente du touret, un vérin électrique remplace le vérin hydraulique (risque de fuite
et souci de maintenance)
**excellent
rapport Qualité - Sécurité - Prix
Machine certifiée CE sous le contrôle de
BUREAU VERITAS
Rapport N°7082388-1-1-1
Caractéristiques
| Capacité en Kg | Jusqu'à 400 kg |
|---|---|
| Diamètre de touret | Jusqu'à 1050 mm |
| Diamètre de câble | Maxi 50 mm |
| Désignation | Machine enrouleuse de câble sur touret |
| Modèle | ECO COCCI© |
| Type de touret | maxi 400 kg et Ø 1050 mm (CBN) |
| Type de câble pour faire des couronnes | Ø maxi 50 mm |
| Largeur maxi | 600 mm (avec trou central Ø 82mm) |
| Diamètre de l'axe porte-touret | 40 mm |
| Métreuse M50 | Avec roue de mesure développement 50 cm PU et codeur |
| Motorisation | Moto-réducteur 1,1 kW |
| Variateur de fréquence | vitesse variable de 0 à 80 tours/minute |
| rampe d’accélération programmée | |
| limiteur de couple | |
| Vérin électrique | 0,55 kW |
| Alimentation | 230V monophasé 50 Hz |
| Commande | Ecran 4,3’’ (129x103 mm), façade IP65. |
| Mode | Administrateur et utilisateur. |
| Largeur | 1400 mm |
| Longueur | 1800 mm |
| Hauteur | 1550 mm |
| Roulettes | 2 roues fixes à frein parallèles au rack et 2 roues pivotantes. |
| Poids | 380 à 406 kg, selon la version |
Mot du fournisseur
ECO-COCI : l’enrouleuse pour touret qui privilégie votre sécurité

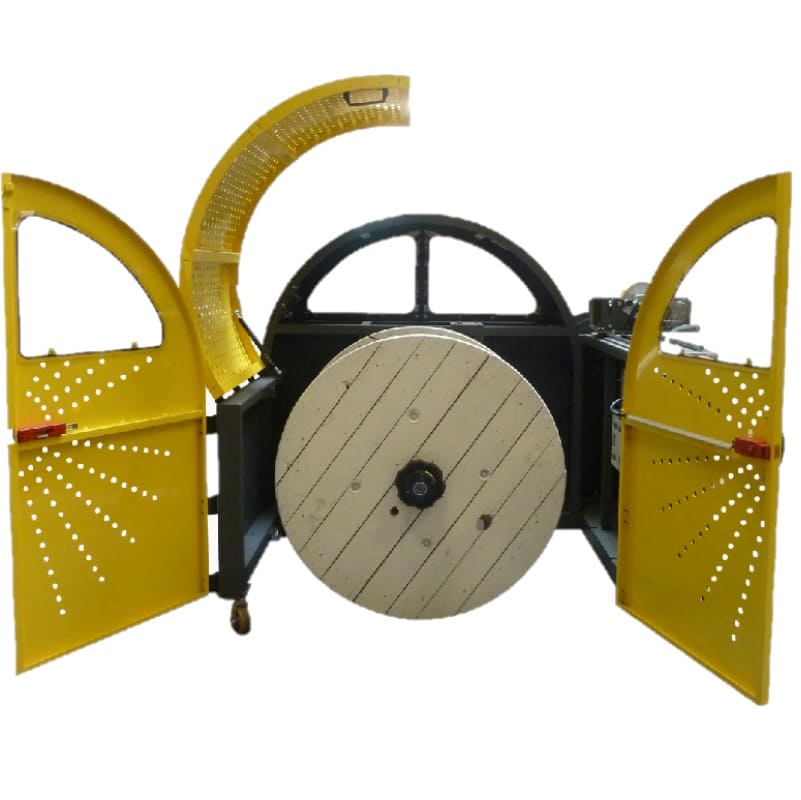

- Un vrai carter, et non une simple barre, à la fois très protecteur et non gênant : en position ouverte, l'espace de travail est bien dégagé.
- Carter sur la gavette et sur le touret (enroulement impossible en position ouverte).
- L’opérateur reste sur le côté de la machine, en dehors de la zone de danger située entre le touret qui se déroule et la machine.
- Limiteur de couple (arrêt instantané en cas de blocage du touret qui se déroule)
- Démarrage progressif.

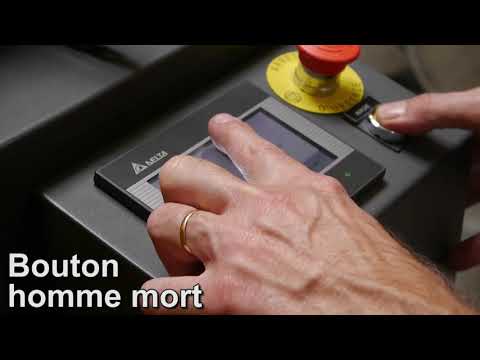

- Commande "homme mort" bi-manuelle synchrone
- Arrêt d'urgence

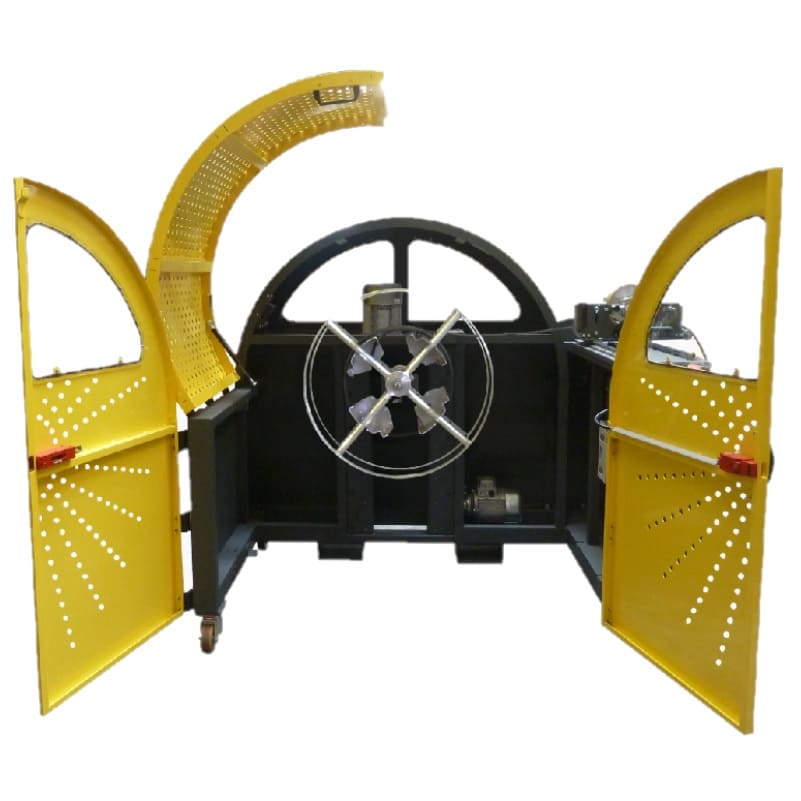

Gavette pour faire les couronnes
- La gavette, amovible, se monte rapidement à la place du touret.
- 2 modèles de gavettes au choix.
- Les 2 gavettes ont un diamètre extérieur de 750 mm.
- Elles sont en acier zingué.
- Flasque extérieur léger et facile à manipuler (en aluminium).
- Système de blocage rapide de l’extrémité du câble.
- Gavette ajourée pour simplifier le ficelage de la couronne.
- La largeur est réglable sur 3 positions : 130/180/230 mm.
- Le fût est composé de 4 pales.
- C’est le réglage du diamètre du fût qui distingue les 2 gavettes.
Gavette REGLABLE
- Le diamètre du fût est réglable par vissage (2 vis sur chacune des 4 pales), sur 7 positions :190/240/290/340/390/440/490 mm.
- Code GR750EC
Gavette à REGLAGE RAPIDE
- Chaque pale est équipée d’un doigt indexable qui permet :
- le réglage sans outil du diamètre intérieur sur 4 positions : 330/440/560/670 mm
- l’extraction (« démoulage ») très facile de la couronne.
- Code GRR750EC
Métreuse sur banc de trancannage
- Métreuse M50 pour câble diamètre maxi 50 mm, avec roue de mesure développement 50cm en polyuréthane, et codeur.
- Une poignée permet de bloquer la roue de mesure en position haute pour faciliter l’introduction du câble.
- Le compteur électronique est à double programmation : ralentissement, puis arrêt à la longueur choisie.
- La métreuse, équipée de 4 rouleaux de guidage à l’avant et à l’arrière, est mobile sur un banc de trancannage, de façon à bien disposer les spires de câbles les unes à côté des autres.
Version TRANCANNAGE MANUEL
- Grâce à la poignée placée sur la métreuse, l’opérateur fait manuellement le mouvement de va-et-vient.
- Modèle sans gavette : code E3050
Version TRANCANNAGE SEMI-AUTOMATIQUE
- Le chariot de la métreuse est motorisé. La vitesse du chariot est asservie sur l’enroulement et affinée par potentiomètre.
- Option de confort (présence de l’opérateur indispensable).
- Modèle sans gavette : code E3050TSA
OPTIONS :
Canne verticale d’alimentation
- Quand la machine est mobile devant un rack
- Code E3030160
Collecteur rotatif
- Permet une utilisation à 360° (machine entre 2 racks)
- Code F2090041
Enrouleur 10 mètres
- 3G2,5 mm² H07RN-F
- Code ER03025-10R-P325
Enrouleur 19 mètres
- 3G2,5 mm² - H07RN-F
- Code ER03025-19R-P806
Coupe manuelle
- Modèle classique à longs manches
- Système de rangement sur la machine, pour l’avoir toujours sous la main
- E1 : capacité Cu/Al 120 mm², diamètre maxi 20 mm / Code CCE1M
- E2 : capacité Cu/Al 250 mm², diamètre maxi 35 mm / Code CCE2M
- E3 : capacité Cu/Al 500 mm², diamètre maxi 50 mm / Code CCE3M
Coupe électrique
- Coupe-câble électrique CC32 sur batterie pour câble diamètre maxi 32 mm
- Ouverture automatique des machoires - Indicateur de charge
- 2 vitesses de coupe - Jusqu'à 60 coupes avec une seule charge
- Chargeur fixé sur la machine et alimenté par la machine
