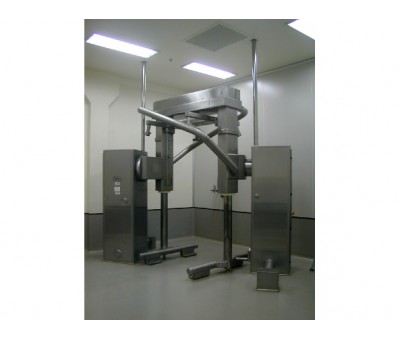

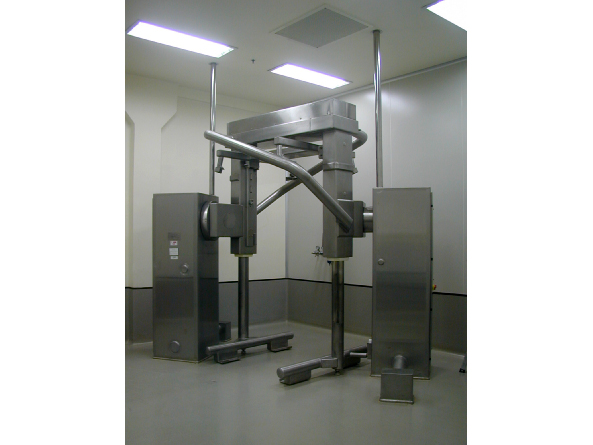

Mélangeur de conteneur poudre - granules MANUBIX
Ce mélangeur de conteneur pour poudre et granules est un équipement destiné à la mise en rotation de cuves afin de mélanger ou d’homogénéiser leur contenu.
Le mélange ou l’homogénéisation des produits est réalisée grâce à la combinaison de 3 facteurs :
- la géométrie du conteneur,
- la mise en place du conteneur sur le plateau selon un angle particulier par rapport à l’axe de rotation,
- la mise en rotation du conteneur à une vitesse précise.
Le MANUBIX se commande très simplement grâce à une interface qui vous permet de paramétrer le temps de mixage ainsi que la vitesse de rotation.
En fin de cycle, le mélangeur arrête automatiquement le conteneur en position horizontale au sol, desserré. La cuve est immédiatement disponible pour être reprise et évacuée.
La construction de cette machine de process est en tôles et tubes en acier inoxydable 304, de finition PHARMACEUTIQUE
Caractéristiques
| Désignation | Mélangeur de conteneur MANUBIX |
| Construction | Tôles et tubes acier inoxydable 304 brossé. Finition PHARMACEUTIQUE |
| Charge maxi admissible | 1500 Kg (conteneur + produit) |
| Moyen de chargement | Par transpalette ou gerbeur |
| Sens de chargement | Longitudinal / transversal selon implantation |
| CONTENEURS PRÉHENSIBLES | Section 1325 X 1125 – Modèle 1 : 150 à 1200L – Modèle 2 : 500 à 2000 |
| Bâtis | 1 bâti intégrant la motorisation de rotation, |
| 1 bâti pour platine de puissance commande et collecteur tournant. | |
| Fixation du bâti | 4 points d’ancrage |

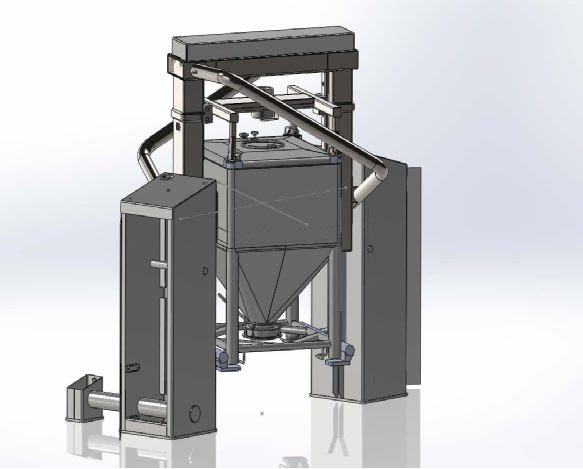

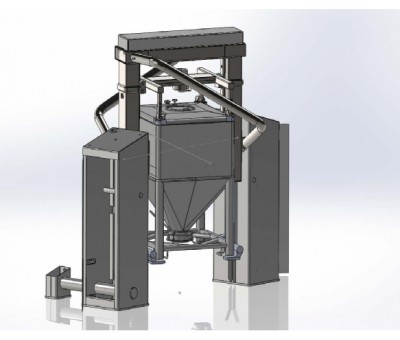

| Portique de préhension du conteneur | Un bloc supérieur de motorisation de levage et serrage du conteneur, avec un motoréducteur à double sortie pour commande de 2 vis hélicoïdales |
| Un palonnier d’appui conteneur, réglable manuellement en hauteur selon le volume du container. Son déplacement se fait portique en position horizontale, afin de faciliter au maximum l’opération – une seule opération pour le réglage des 4 points d’appui conteneur | |
| Deux colonnes de levage/serrage, chacune d’elles étant équipée d’un ski de préhension conteneur avec centreurs | |
| Equipement coffret de commande | 1 voyant sous tension, un arrêt d’urgence, un petit terminal écran/clavier permettant le choix d’un temps et d’une vitesse de rotation |

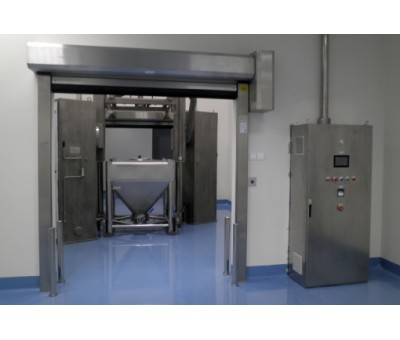

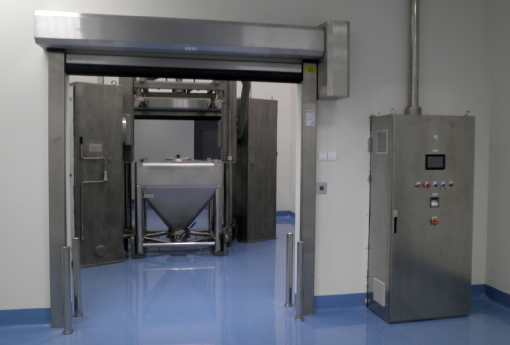

| Implantation du coffret de commande | à l’extérieur de la zone de mélange |
| Sécurité | 2 détecteurs de bon positionnement du conteneur |
| 2 détecteurs de serrage en série (1 par vis) | |
| 1 détecteur de fermeture de porte (fourniture client) | |
| Puissance installée | 10 KW |
| ENERGIE | 400V Triphasé 50Hz sans neutre |
| Protection électrique | IP54 Classe F |
| Poids à vide | 2800 Kg |
| Poids en ordre de marche | 4300 Kg |
| Vitesse de rotation | Mini 2 tr/mn – Maxi 15 tr/mn |
| Liaison électrique | Par le plafond |
Mot du fournisseur
Exemple de déroulement d'un cycle de mélange avec le MANUBIX :
- Ouverture des dispositifs d’accès à la zone de mélange
- Mise en place du conteneur, par transpalette, sur les skis du mélangeur situés au sol
- Retrait de l’équipement de manutention.
- Fermeture du dispositif d’isolement de la zone de mélange
- Mise sous tension du coffret de commande
- Sélection des paramètres de mélange
- Validation du départ de cycle

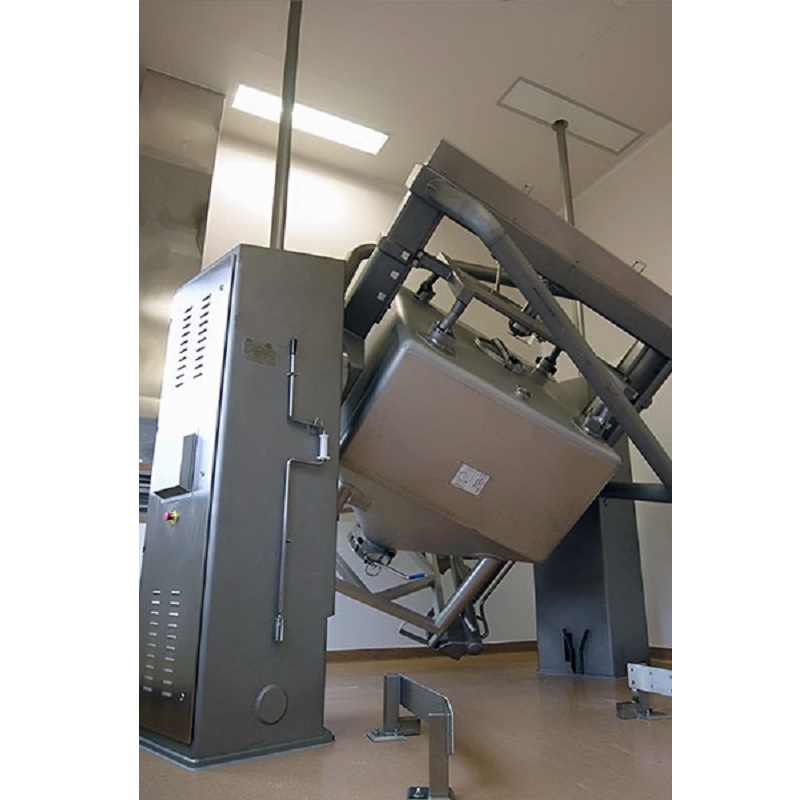

- Elévation du conteneur et serrage automatique, à une hauteur permettant sa mise en rotation
- Validation du départ en rotation
