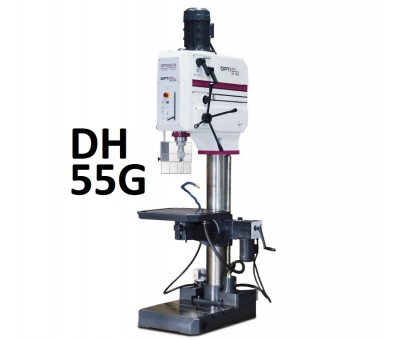

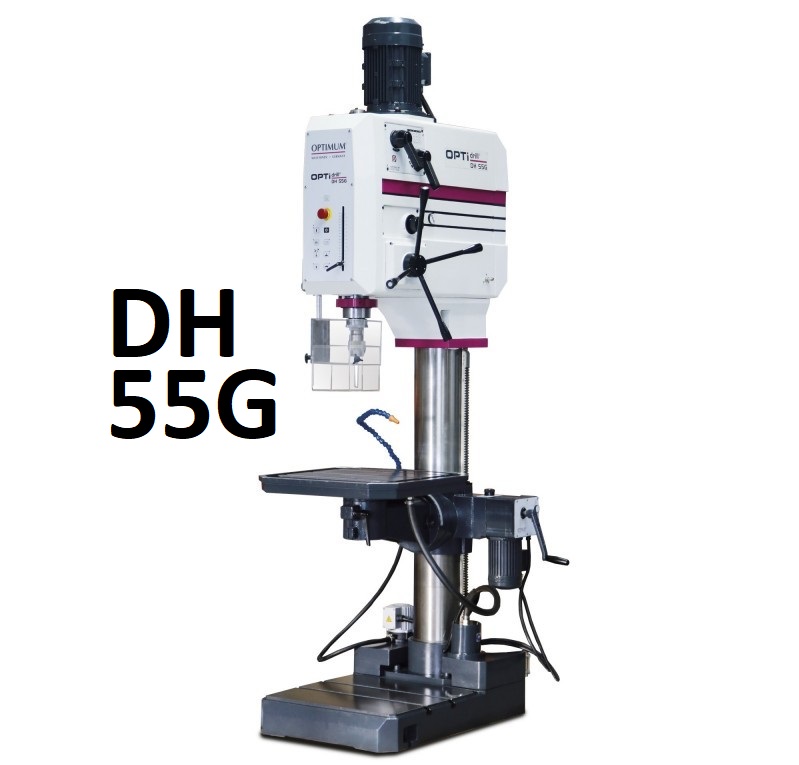

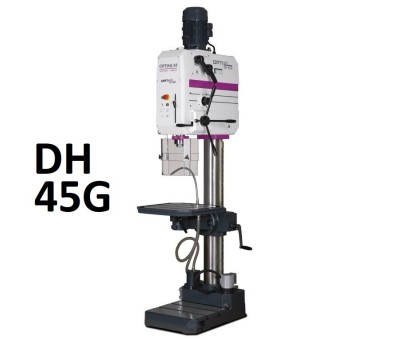

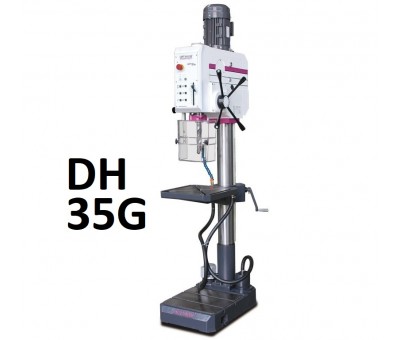

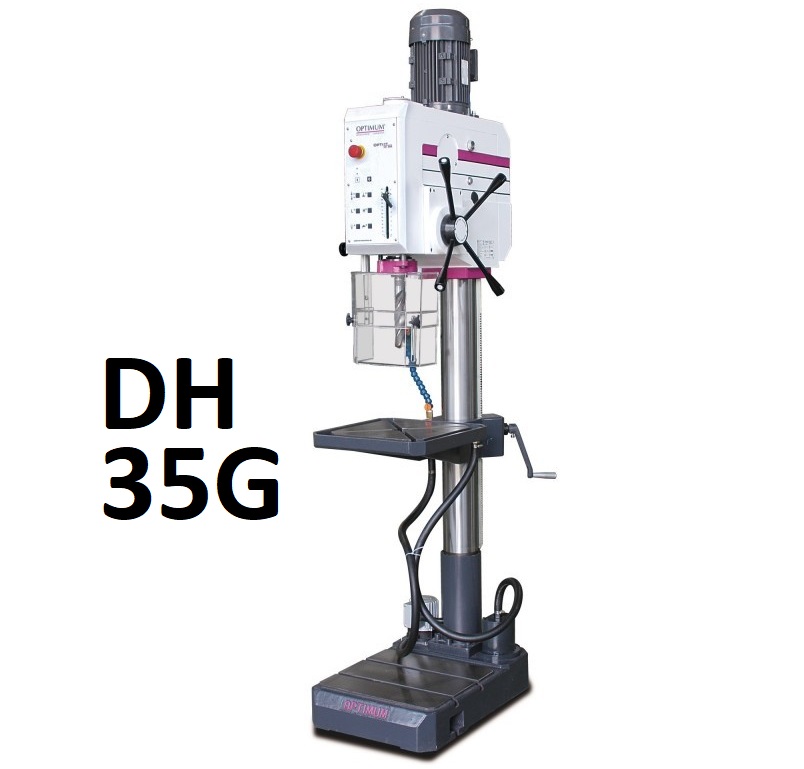

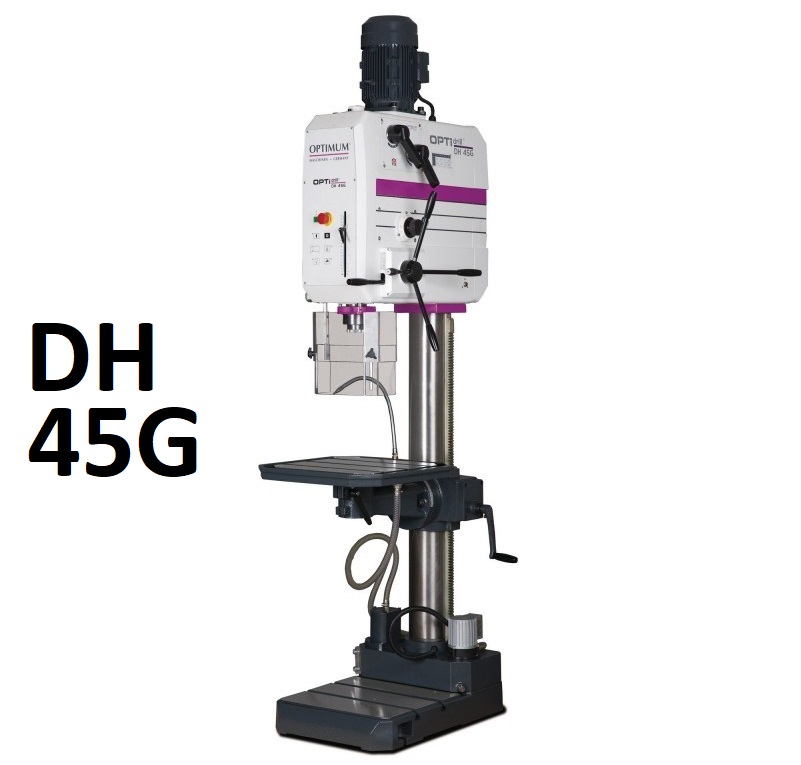

Perceuse taraudeuse sur colonne OPTIMUM DH35G DH45G DH55G
Les séries DH35G DH45G et DH55G correspondent à des machines de perçage et taraudages de grande capacité. Chaque perceuse taraudeuse sur colonne dispose d'une boite de vitesse mécanique avec descente automatique. Bénéficiant d'une exécution robuste en fonte massive, elle propose un bâti rigide et stable pour vos travaux.
- Panneau de commande à membrane étanche aux projections
- Colonne surdimensionnée procurant une grande stabilité à la machine
- Graissage automatique de la boîte de vitesses par pompe à huile
- Très haute précision de perçage grâce à la broche trempée et rectifiée
- 8 vitesses réglables par les leviers en façade.
- Transmission silencieuse grâce aux pignons en acier traité.
- Fonction perçage et taraudage
- Descente automatique (3 vitesses) enclenchée par levier en façade
- Carter de mandrin asservi électriquement, réglable en hauteur pour la protection optimale de l’utilisateur
- Sectionneur principal verrouillable
- Jauge de profondeur millimétrique, grande course de broche 170 mm
- Commande basse tension 24 V DC Electronics
- Pédale fonction taraudage en option
- Un excellent rapport qualité/performance/prix
- Prévoir des moyens de déchargement adaptés
Ce type de percuese taraudeuse sur colonne est livrée de série avec système d’arrosage intégré et lampe halogène de travail
Caractéristiques
| Perceuse sur colonne | DH 35 G | DH 45 G | DH 55 G |
| Référence | 3034250 | 3034255 | 3034265 |
| Puissance moteur | 2.2 KW 400 V | 2.2 kW 400 V | 2.2/2.8 KW 400 V |
| ~ 50 Hz | ~ 50 Hz | 3 Ph ~ 50 Hz | |
| Puissance système d'arrosage | 40 W | 40 W | 100 W |
| Capacité perçage * | ø 35 mm | Ø 40 mm | ø 55 mm |
| perçage en continu* | ø 26 mm | Ø 35 mm | ø 50 mm |
| Capacité taraudage* | M 24 | M 35 | M 42 |
| Cône Morse de broche | CM 4 | CM 4 | CM 4 |
| Course de broche | 170 mm | ||
| Col de cygne | 285 mm | 350 mm | 400 mm |
| Nombre de vitesses | 8 | 8 | 16 |
| Vitesse de broche | 75 - 2000 T/min. | 90 - 1520 T/min | 45 - 2000 T/min. |
| Descente automatique | 3 vitesses / | 2 vitesses | 3 vitesses |
| 0.05-0.15 mm / T. | 0.1/0.15/0.2 mm/T | 0.1/0.15/0.2 mm/T | |
| Course du mandrin | 200 mm | ||
| Rotation de la table sur axe | 360° | ||
| Dim rainures T socle/entraxe | 14 mm / 150 mm | 18 mm / 150 mm | |
| DIm rainures T table croisée | 14 mm croisée | 16 mm | |
| Dimensions du socle (L x l) | 420 x 659 mm | 435 x 480 mm | 515 x 570 mm |
| Dimensions de la table (L x l) | 530 x 530 mm | 600 x 600 mm | |
| Poids max admissible | 250 kg | 350kg | |
| Distance broche / table (max) | 800 mm | 725 mm | 130 - 750 mm |
| Distance broche / socle (max) | 1217 mm | 1210 mm | 1300 mm |
| Diamètre de la colonne | ø 115 mm | 150 mm | ø 200 mm |
| Dimensions machine (L x l x h) | 725x450x2175 mm | 880x595x2445 mm | 850x1050x2530 mm |
| Poids net (brut) | 350 kg (410 kg) | 560 kg (640 kg) | 850 kg (1040 kg) |
| Accessoires de série | |||
| Arbre | CM 4 / B16 | CM 4 / B16 | CM 4 / B16 |
| Mandrin autoserrant | (1 - 16 mm) | (1 - 16 mm) | (1 - 16 mm) |
| Clefs de service | Clefs de service | Clefs de service |
*acier S235JR
