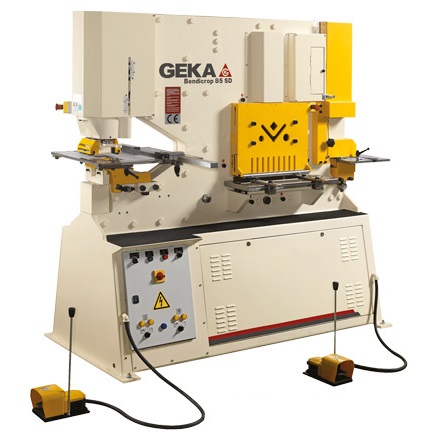

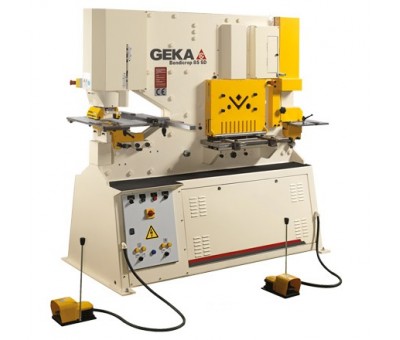

Plieuse Poinçonneuse cisaille 1-2 vérins BENDICROP
Plieuse Poinçonneuse cisaille 1-2 vérins BENDICROP

Plieuse Poinçonneuse cisaille 1-2 vérins BENDICROP

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 84 99 14 58

BENDICROP est une série de combinés Multipostes à 1 ou 2 vérins qui offrent de nombreux avantages, dont celui du dispositif de pliage intégré permanent.
Chaque modèle de la gamme est livré avec l'équipement standard suivant :

  • Vérin contrôlé par 2 fins de course réglables PMH / PMB et valve de sécurité.
  • Sélecteur de poinçonnage / cisaillage avec retour automatique du PMH en position neutre pour l’approche des outils et le maintien en position de réglage.
  • Bâti et plaque porte lames réalisés chacun en 1 pièce. Parties soumises à l’usure trempées par induction, coulissante sur des lardons en bronze réglables.
  • Montage et démontage rapides des lames -système anti-déformation.
  • Dispositif de changement rapide des poinçons, système ¼ de tour.
  • Serrage hydraulique des fers plats, cornières et ronds & carrés sur BENDI 85 SD.
  • Butée de longueur 1000 mm à contact électrique.

Ce type de poinçonneuse cisaille plieuse peut en outre être complétée à la demande par :

  • Dispositif triangulaire en lieu et place du rectangulaire.
  • Dispositif Ø 100 mm sur BENDI 50 et jusqu’à Ø 160 mm sur BENDI 60 et BENDI 85.
  • Tables guides poinçonnage standard à 3 réglets pour dispositifs Ø 100 et 160 mm.

Caractéristiques

Caractéristiques*   BENDI 50 BENDI  60 BENDI  85
    1 vérin 2 vérins 2 vérins
Dispositif de pliage intégré mm 100 x 10 150 x 10 200 x 12
Puissance de poinçonnage tonnes 50 60 85
Capacité de poinçonnage mm Ø 32 x 10 Ø 40 x 11 Ø 40 x 15
    Ø 20 x 18   Ø 24 x 24
Col de cygne - version S mm 177 250 300
Col de cygne - version SD mm - 500 500
Poinçonnage U et I dans l’aile mm 80 à 160 100 à 300 100 à 300
Poinçonnage U dans l’âme mm - 120 à 260  /100 à 380
Poinçonnage U et I dans l'âme mm 80 à 220 -
Poinçonnage I dans l'âme mm - 100 à 500
Cisaillage fers plats (2° inclinaison) mm 350 x 10   450 x 15
Cisaillage fers plats (5° inclinaison) mm 350 x 15   -
Cisaillage de L à 90° mm 80 x 80 x 8 120 x 120 x 10 130 x 130 x 13
Cisaillage de rond mm 35 45
Cisaillage de carré mm 30 40
Cisaillage de U et I mm 100 120 140
Grugeage rectangulaire mm 90 x 42 x 10 100 x 100 x 10 130 x 130 x 12
Course réglable mm 0 à 50 0 à 75 0 à 70
Cadence de travail (course=15 mm) cpm 34 - -
Cadence de travail (course=20 mm) cpm - 32 40
Puissance moteur kW 3 5,5 9



*acier 42 kg/mm²
