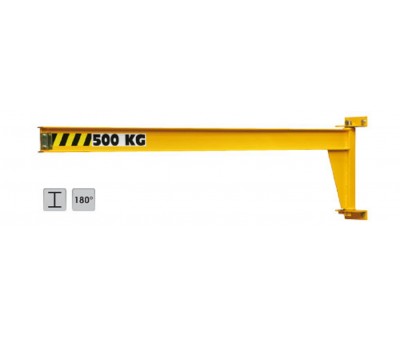

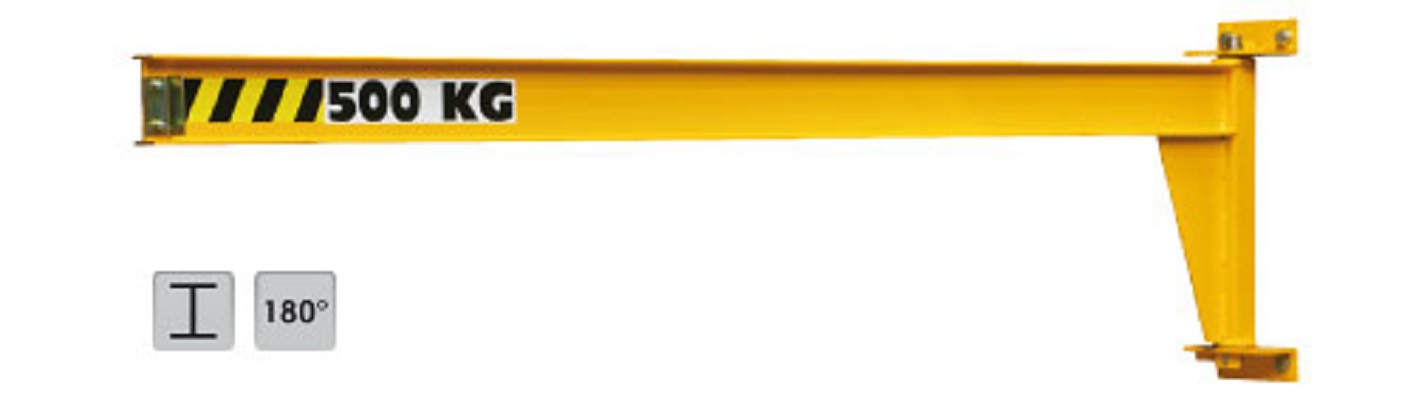

La potence murale type PMI pour service intérieur, à rotation 180° à flèche inversée.

  • Les réactions RH et RV s’entendent sous charge nominale.

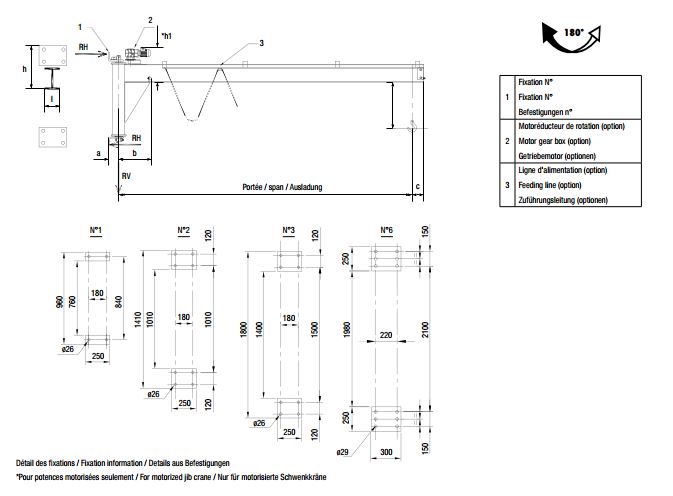

  • Fixation par boulons M24 classe 10.9 (non fournis) pour fixations N°1 et N°2 et M27 classe 10.9 (non fournis) pour fixations N°5 et N°6.
  • Protection: système 3 couches.
  • Finition polyuréthane jaune RAL 1028.
  • Vitesse de levage maximum = 16 m/min.

Options :

  • Ligne d’alimentation palan + interrupteur mural cadenassable.
  • Colonne montante.
  • Ralentisseur de rotation (sans intervention mécanique ni soudure).
  • Galvanisation à chaud (nous consulter).
  • Butées de rotation à souder au montage.
  • Blocage de rotation 1 ou multiposition.
  • Service extérieur.
  • Motorisation.
  • Palan électrique ou manuel.

Fixations : Il convient de vérifier la tenue des supports (poteau ou mur) destinés à recevoir ces potences, en fonction des réactions RH et RV majorées des coefficients en vigueur.

Caractéristiques

CMU / Portée 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7
150 Kg * * * * * * * * * * *
250 Kg * * * * * * * * * * *
500 Kg * * * * * * * * * * *
1000 Kg * * * * * * * * * * *
1600 Kg * * * * * * * * *
2000 Kg * * * * * * * * *
2500 Kg * * * * * * *
3200 Kg * * * * * * *
4000 Kg * * * * * * *
