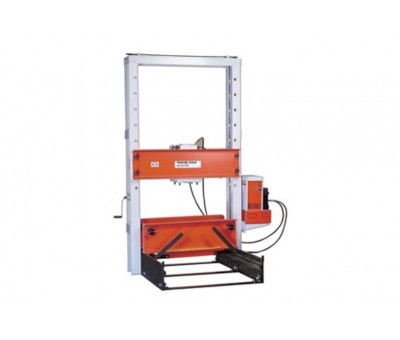

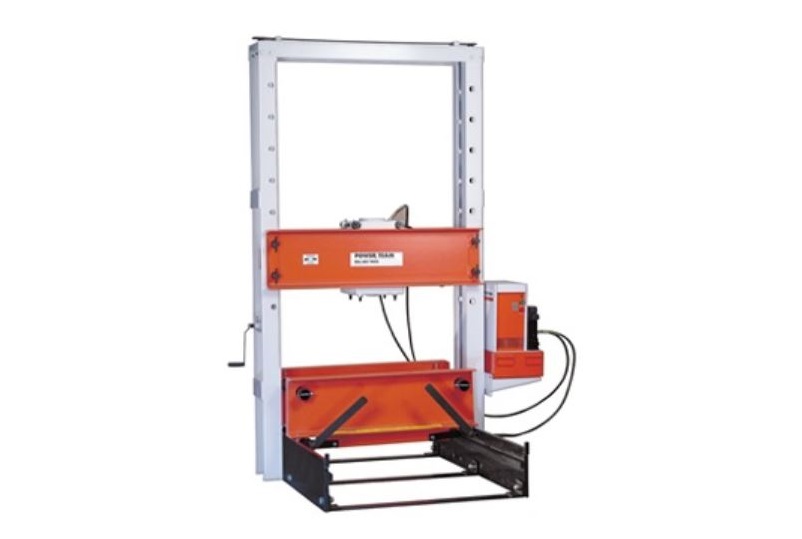

Presse à plateau roulant 80 à 200 Tonnes
La presse à plateau roulant 80 à 200 Tonnes de Power Team est une machine d'atelier doté du dispositif breveté Roll-Bed®. Son plateau coulissant glisse vers l'avant et vers l'arrière sur des paliers pour un chargement et déchargement rapide et aisé avec une grue, une potence ou un autre dispositif de levage.
La tête mobile porte-pièce coulisse de bord à bord sur toute la largeur du bâti supérieur pour une capacité totale, même en cas de charge excentrée.
L’approche rapide du vérin double effet d’une course de 334 mm est assurée par une pompe électrohydraulique PQ1204S « silencieuse » avec commande manuelle à distance.
L’opérateur dispose d’une vue sur le travail de tous les côtés et d’un contrôle du bout des doigts de l’avance du piston du vérin.
Le dégagement est de 1283x1524 mm pour les modèles de 80 et 100 tonnes ; de 1302x1625 mm pour les presses de 150 et 200 tonnes.
Dispositifs de redressage pour charges lourdes en option - Possibilité de réaliser facilement des opérations de redressage avec une précision allant jusqu’à 0,1 mm !
Caractéristiques
Type de pompe : Pompe électrique avec soupape 4 voies, séries PQ120 - 2,24 kW, 380 volts, 50 Hz, triphasé
(Pour commander une presse de 230 volts, 50 Hz, monophasé, ou pour d’autres tensions et types de valves peuvent également être utilisés en adaptant d’autres pompes des séries PA, PE et PQ. Contactez notre service commercial)
| Référence | Type de | Course | Vitesse (mm/min.)†† | Type | Soupape |
| Numéro | vérin utilisé | (mm) | Avance/Compression | de pompe | Pompe |
| RB8013S / 80 T | Double effet | 333 | 1 168 / 190 | Électrique | 4 voies* |
| RB10013S / 100 T | Double effet | 333 | 889 / 147 | Électrique | 4 voies* |
| RB15013S / 150 T | Double effet | 333 | 610 / 99 | Électrique | 4 voies* |
| RB20013S / 200 T | Double effet | 333 | 457 / 74 | Électrique | 4 voies* |
* Électrovanne 24 volts avec interrupteur manuel de commande à distance .
† Le bâti est livré assemblé.
‡ Pompe de série avec la presse. D’autres pompes Power Team peuvent être utilisées. dBA au ralenti et à 700 bar : PQ120-73/78, mesuré à une distance de 0,9 mètre, de tous côtés.
†† Performances nominales basées sur les spécifications des pompes aux pressions de 7 et de 700 bar. Les vitesses réelles dépendent des conditions de fonctionnement.
Une charge maximale de 1 361 kg peut être supportée par la table lorsqu’elle est vée sur les roulettes.
AUTRES CARACTÉRISTIQUES DE LA PRESSE :
- Plateau inférieur réglable en largeur - Pour assurer l’équilibrage et le centrage d'opérations lourdes.
- Desserrage des boulons de réglage permettant d'ajuster la largeur de la table de 102 mm à plus de 686 mm.
- Tête mobile porte-pièce - Pour des travaux de presse excentrés, la tête de vérin se déplace sur des roulements sur toute la traverse supérieure. Quelle que soit la position de la tête porte-pièce, la presse peut toujours être utilisée à sa puissance maximale.
- Le levage sans à-coup est effectué par une manivelle qui lève ou abaisse la traverse supérieure (un moteur de perceuse à usage industriel de 12,7 mm (1/2") peut remplacer la manivelle pour un réglage automatique).
- Quatre goupilles de blocage maintiennent la traverse en place pour la compression.
- Les roulettes sont montées sur roulements à billes et un levier de levage ou d'abaissement facilite la rotation lors des opérations.
