Rack à tourets dynamique - modulaire CABLERACK®

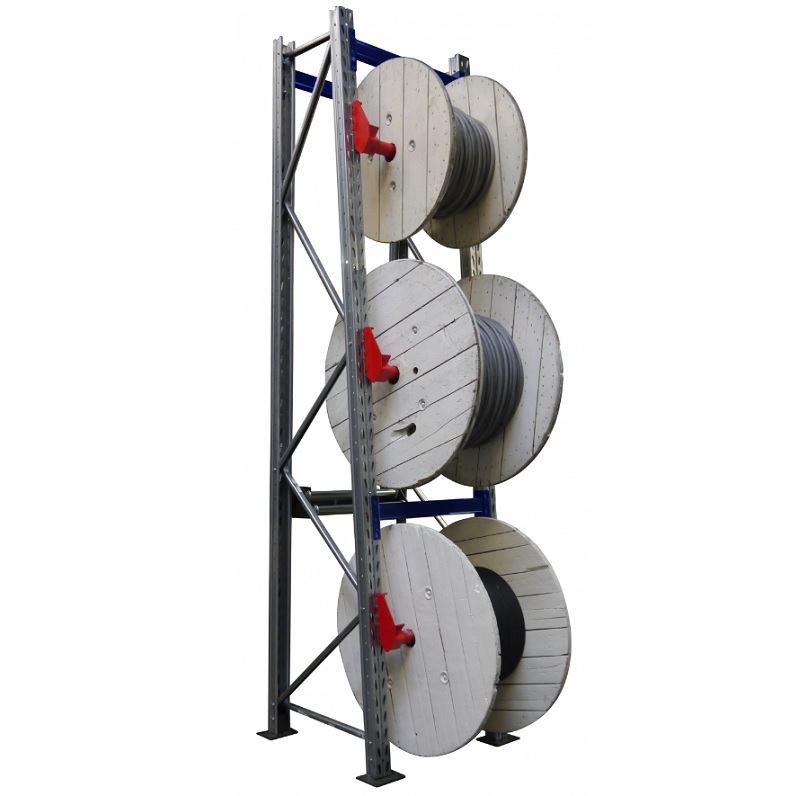

Ce rack à tourets modulaire CABLERACK® constitue la meilleure solution pour le stockage dynamique des tourets et les coupes de câbles, y compris fibre optique*.

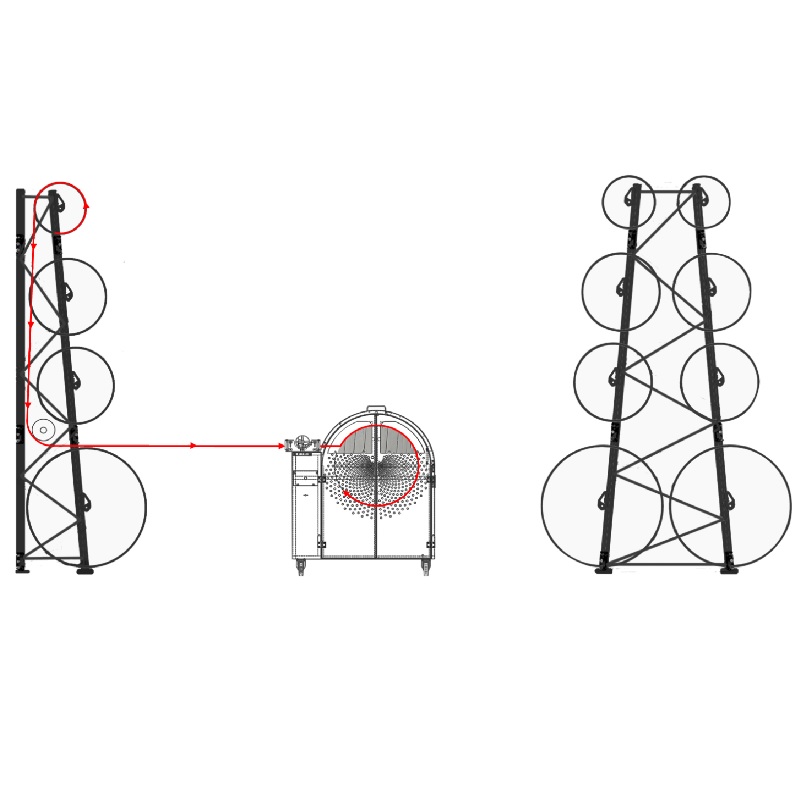

Complété par une machine enrouleuse mobile, un enrouleur manuel ou simplement une métreuse, ce rayonnage lourd intéresse aussi bien l'industrie que la distribution ou la logistique.
Il vous procure :
- un gain de temps : chaque touret de câble est sur un axe, prêt à être déroulé.
- un confort de travail : manutention simplifiée, ergonomie, sécurité.
- un gain de place : stockage en hauteur.
- une visualisation immédiate du stock.
Il privilégie la sécurité avant tout :
- Montants avant inclinés de 5° vers l’arrière.

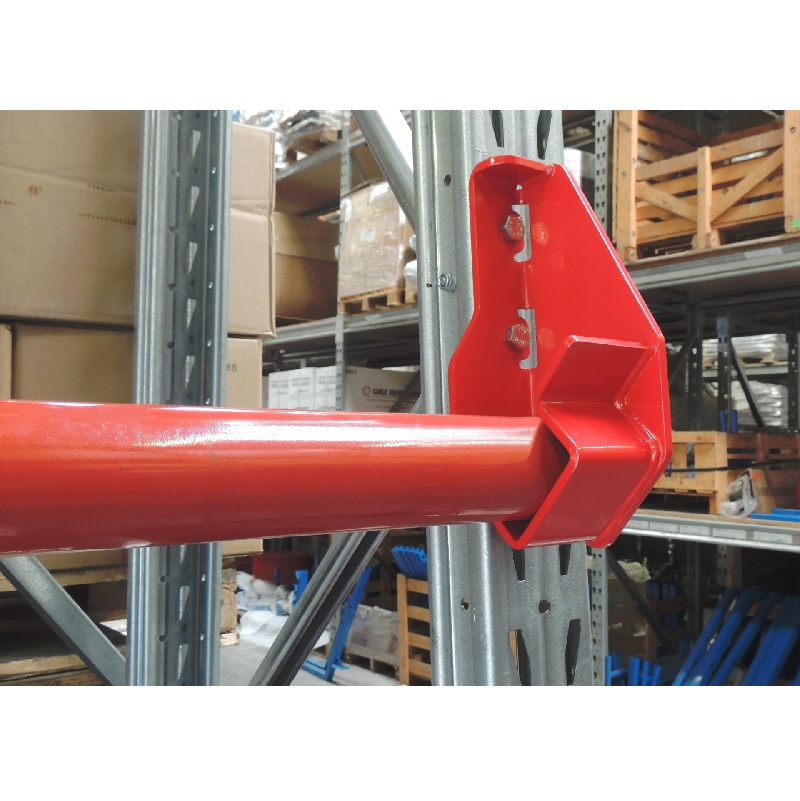

- Sabots conçus pour éviter la sortie de l’axe et le blocage du touret contre les échelles

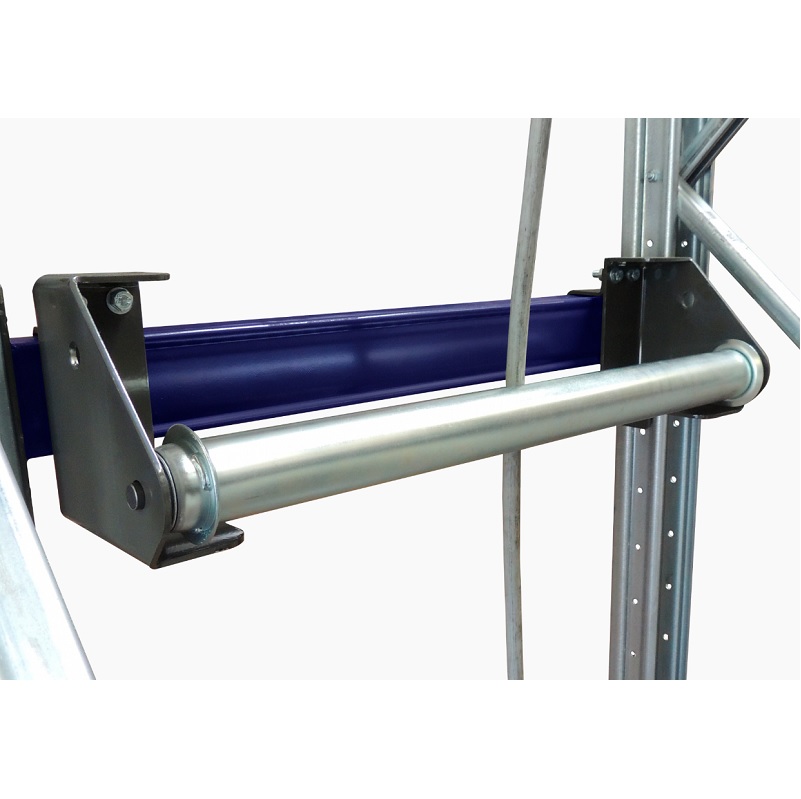

- Rouleau de renvoi sur chaque travée (utilisation obligatoire)
- Fixation au sol obligatoire

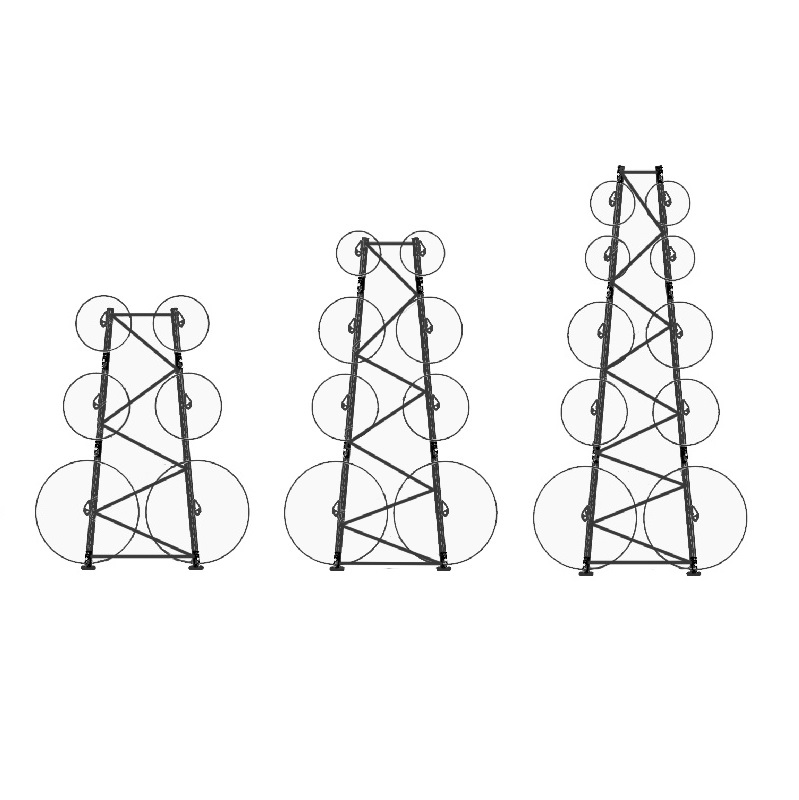

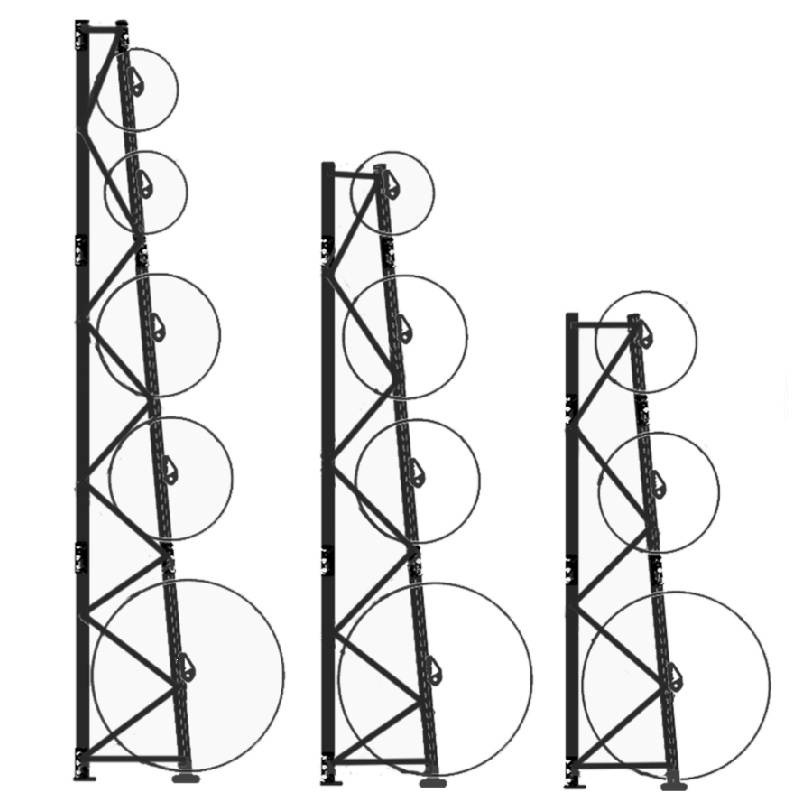

Modulaire, ce rack à tourets dynamique se décline en simple face ou double face sur 4 hauteurs de 2400 à 5500 mm pour le stockage de 3 à 5 niveaux de tourets
Sa finition galvanisée évite la rouille. Elle ne nécessite aucun entretien et assure une grande durabilité.
Fabrication spéciale sur demande (autres hauteurs, autres largeurs, autres charges).
Caractéristiques
Caractéristiques générales :
- Charge maximale sur une travée simple face : 4.350 kg
- Charge maximale sur une travée double face : 8.700 kg
- Force de traction horizontale de 600N.
- Axes* Ø 34 mm ou 60 mm
Types de tourets :
- diamètre maxi : 1.400 mm
- poids maxi : 1.400 kg
- Dans les travées largeur 720 mm, largeur maxi du touret : 640 mm
- Dans les travées largeur 920 mm, largeur maxi du touret : 840 mm
- Dans les travées largeur 1220 mm, largeur maxi du touret : 1040 mm
Profondeur des échelles à la base :
- simple face : 925 mm
- double face : 1.609 mm
- Largeur des montants : 80 mm
Finitions
- Echelles : acier laminé à chaud, galvanisation à chaud et en continu.
- Sabots et axes : acier poudrage epoxy rouge RAL 3020 + protections latérales et protection pieds d’échelles.
- Lisses : acier, poudrage bleu RAL 5003.
Options
- niveau supplémentaire (axe et sabots)

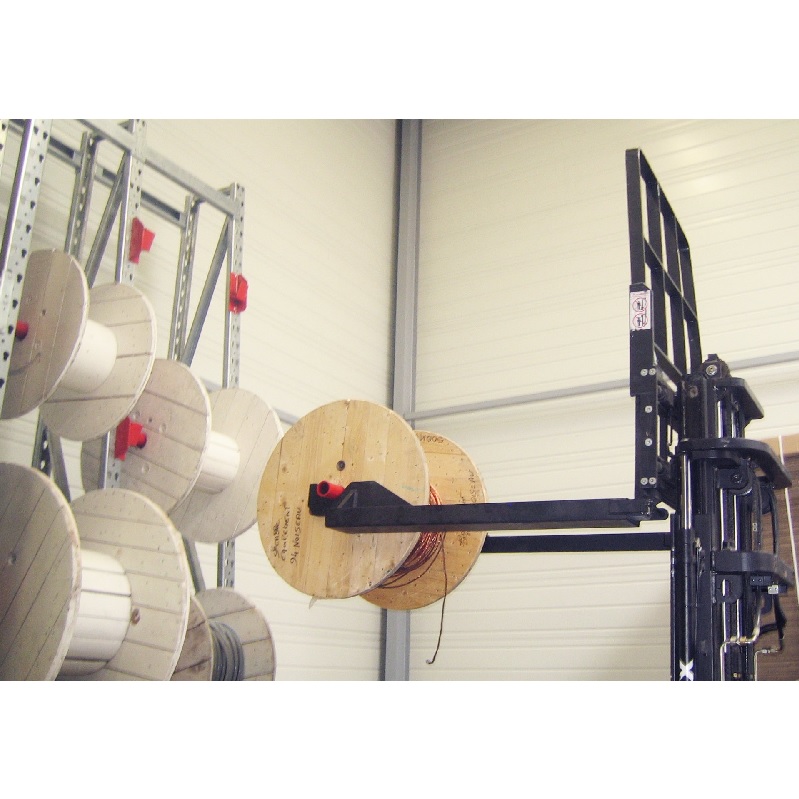

- adaptateur pour les fourches du chariot élévateur, indispensable pour charger et décharger en toute sécurité.
- perche de déroulement

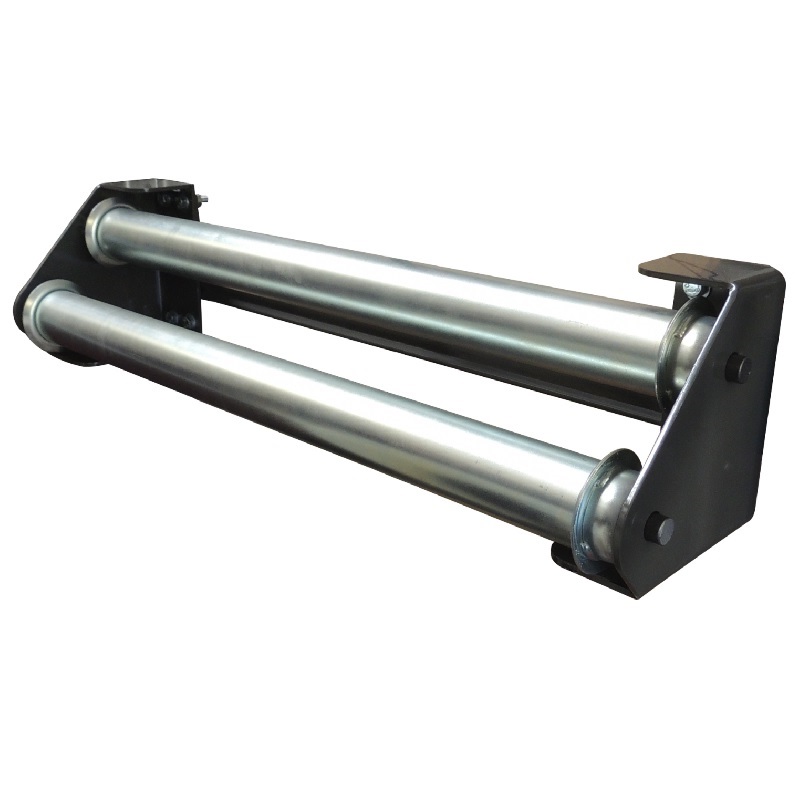

- rouleau double spécial fibre optique*
- enrouleurs à rappel automatique pour l'alimentation de la machine enrouleuse.
- Possibilité de commander des axes** et paires de sabots pour créer des niveaux supplémentaires (selon le diamètre des tourets et sans dépasser la charge admissible par travée)
Mot du fournisseur
| Type Rack | Hauteur | Nb de niveaux | Larg. entre échelles | Code travée départ | Code travée Suite |
| Simple Face | 2400 mm | 3 | 720 mm | CR1F24307D | CR1F24307S |
| 920 mm | CR1F24309D | CR1F24309S | |||
| 1220 mm | CR1F24312D | CR1F24312S | |||
| 3500 mm | 3 | 720 mm | CR1F35307D | CR1F35307S | |
| 920 mm | CR1F35309D | CR1F35309S | |||
| 1220 mm | CR1F35312D | CR1F35312S | |||
| 4500 mm | 4 | 720 mm | CR1F45407D | CR1F45407S | |
| 920 mm | CR1F45409D | CR1F45409S | |||
| 1220 mm | CR1F45412D | CR1F45412S | |||
| 5500 mm | 5 | 720 mm | CR1F55507D | CR1F55507S | |
| 920 mm | CR1F55509D | CR1F55509S | |||
| 1220 mm | CR1F55512D | CR1F55512S | |||
| Double Face | 3500 mm | 3 | 720 mm | CR2F35307D | CR2F35307S |
| 920 mm | CR2F35309D | CR2F35309S | |||
| 1220 mm | CR2F35312D | CR2F35312S | |||
| 4500 mm | 4 | 720 mm | CR2F45407D | CR2F45407S | |
| 920 mm | CR2F45409D | CR2F45409S | |||
| 1220 mm | CR2F45412D | CR2F45412S | |||
| 5500 mm | 5 | 720 mm | CR2F55507D | CR2F55507S | |
| 920 mm | CR2F55509D | CR2F55509S | |||
| 1220 mm | CR2F55512D | CR2F55512S |
