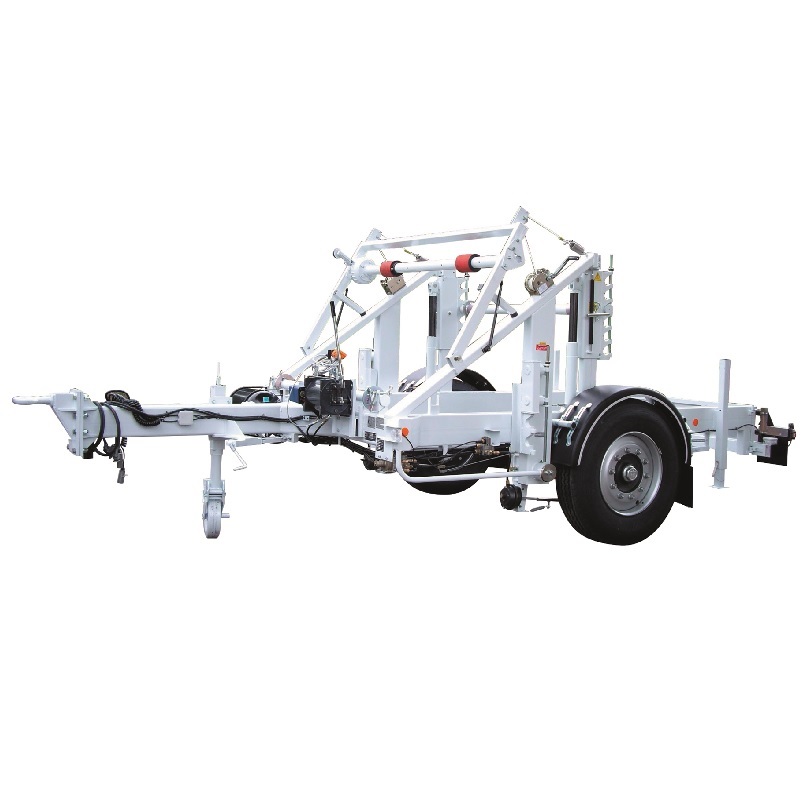

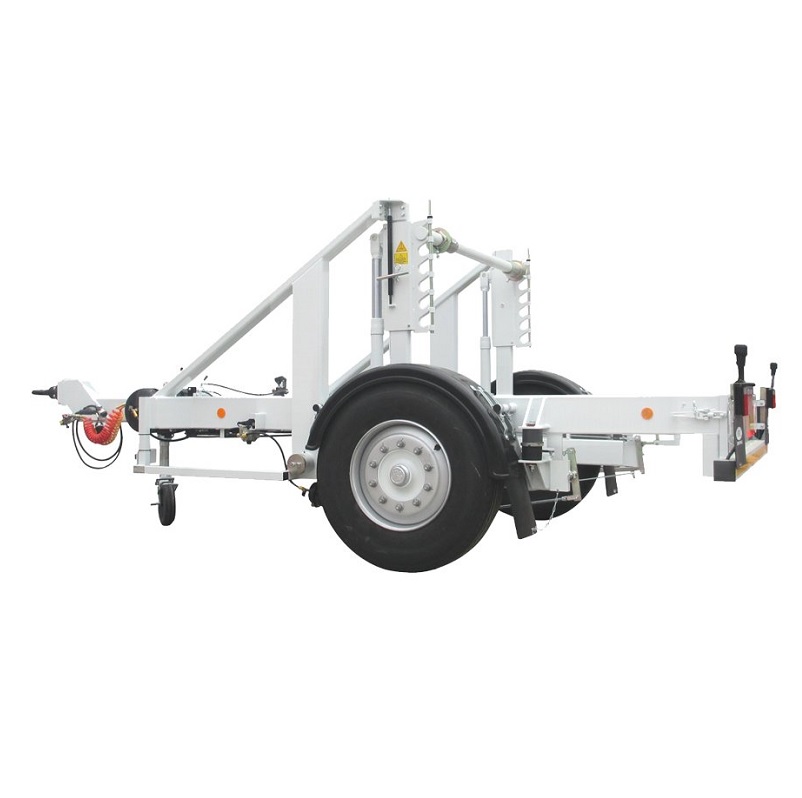

Remorque de déroulage de touret - levage hydraulique KBN S5000
Caractéristiques :
- Charge : 4910 kg
- Diamètre de touret : 1650 à 3100 mm
La remorque de déroulage de touret KBN S5000 est conçue pour les applications de tirage de câble pour les travaux de réseaux et d'installation pour l'électricité, la fibre optique et le gaz.
Matériel routier (voir notre rappel de la règlementation ci-après), elle bénéficie de nombreuses options.
Elle est par ailleurs équipée de série avec :
- Levage du touret par 2 vérins hydrauliques simple effet à pompe manuelle avec compas à gaz pour un retour rapide en position chargement quand la remorque est à vide. Possibilité de manœuvrer les vérins séparément.
- Timon articulé à rotule ou à anneau DIN40 ou à anneau tournant 68x42 mm (à préciser)
- Axe de déroulage Ø 76 mm avec flasques de serrage
- Freinage à compression avec ABS réceptionné CEE et frein de parc
- Roue jockey
- Porte arrière faisant office de barre anti-encastrement
- Signalisation et éclairage conformes à la législation 24V (fiche 15 broches)
- Suspension par ressorts élastomères
- Essieu BPW type SN 4212 avec frein Ø 420x120 mm
- Pneumatiques 11R22,5
- Teinte grise RAL 7043 (toute autre teinte RAL sur demande)
- Remorque fabriquée en France. Certifiée CE.
- Etablissement de la carte grise auprès des autorités compétentes et immatriculation (code SCG)
Caractéristiques
| Charge | 4910 kg |
|---|---|
| Diamètre de touret | 1650 à 3100 mm |
| Largeur de touret | 1710 mm |
| Désignation | Remorque de déroulage de touret KBN S5000 |
| Poids maxi touret | 4910 kg |
| Diamètre touret | 1650 à 3100* mm |
| Largeur maxi touret | 1710 mm |
| *Possibilité Ø 3400 mm l 1560 mm avec garde au sol ramenée à 150 mm | |
| adaptation tourets Ø 1650 à 1900 largeur utile 1500 mm | |
| PTAC (poids total autorisé en charge) | 6400 kg |
| PV (poids à vide sans options) | 1490 kg |
| Largeur utile | 1740 mm |
| Largeur hors tout | 2550 mm |
| Longueur hors tout | 5700 mm |
Mot du fournisseur
Options
- Groupe électrohydraulique 12/24V avec pompe à main de secours pour levage touret (150 kg) (code S5000-LTGEH)
- Système de freinage à galets, utilisable sur tourets Ø 2200 à 3400 mm, s’appuyant sur les joues pour éviter que le touret ne s’emballe ou pour permettre de récupérer quelques spires de tube polyéthylène (80 kg) (code S5000-FREIN)
- Système d’enroulement-déroulement motorisé (tourets Ø 2200-3400 mm), au choix :
- par énergie fournie par moteur électrique triphasé 220/380V 4 kW à 1450 tours/mn. Pompe hydraulique 8 cm3 permet également le levage du touret ou par pompe à main (150 kg) (code S5000-ME)
- ou par énergie hydraulique du véhicule tracteur, 120 bars, 10 litres/mn. Il ne permet pas le levage du touret qui est assuré par le circuit principal (120 kg) (code S5000-MH)
- ou par énergie fournie par moteur thermique essence 216 cm3 3,5 kW à 3600 tours/mn, pompe hydraulique 3 cm3 permet également le levage du touret ou pompe à main (190 kg) (code S5000-MT)
- Adaptation petits tourets Ø 1650 à 1900 mm, sans possibilité d’utiliser l’option enroulement-déroulement motorisé (80 kg) (code S5000-PT)
- Levage des tourets par moteur thermique avec pompe à main de secours (50 kg) (code S5000-LTMT)
- Le poids des options est à déduire de la charge utile
Rappel de la réglementation
- Véhicule tracteur PTAC maxi de la remorque = PTRA du véhicule moins PTAC du véhicule
- Permis Le permis B ne suffit que si le PTAC (véhicule + remorque) est inférieur ou égal à 3500 kg.
- Immatriculation Toute remorque dont le PTAC est supérieur à 500 kg doit avoir son propre certificat d’immatriculation, sa propre carte grise et sa propre plaque d’immatriculation.
- Assurance L’assurance du véhicule tracteur est suffisante si le PTAC de la remorque est inférieur à 750 kg ; au-delà, une assurance remorque est obligatoire.
