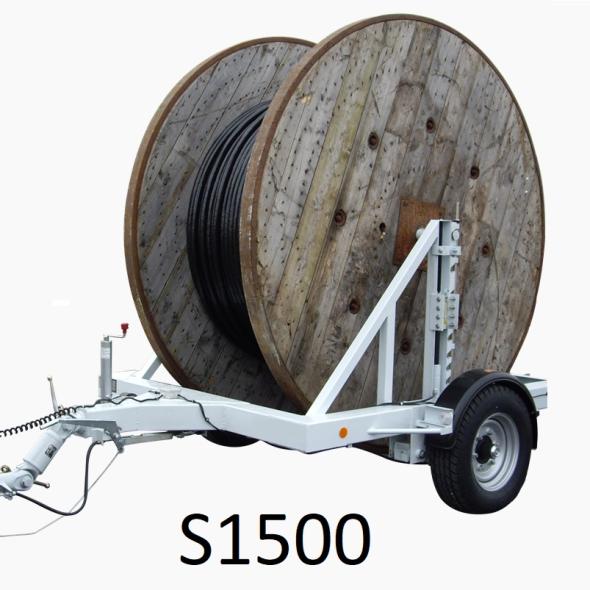

Remorque pour tourets IBN S1500 / S1500L
Caractéristiques :
- Charge : 1450 / 1430 kg
- Diamètre de touret : 900 à 2600 mm

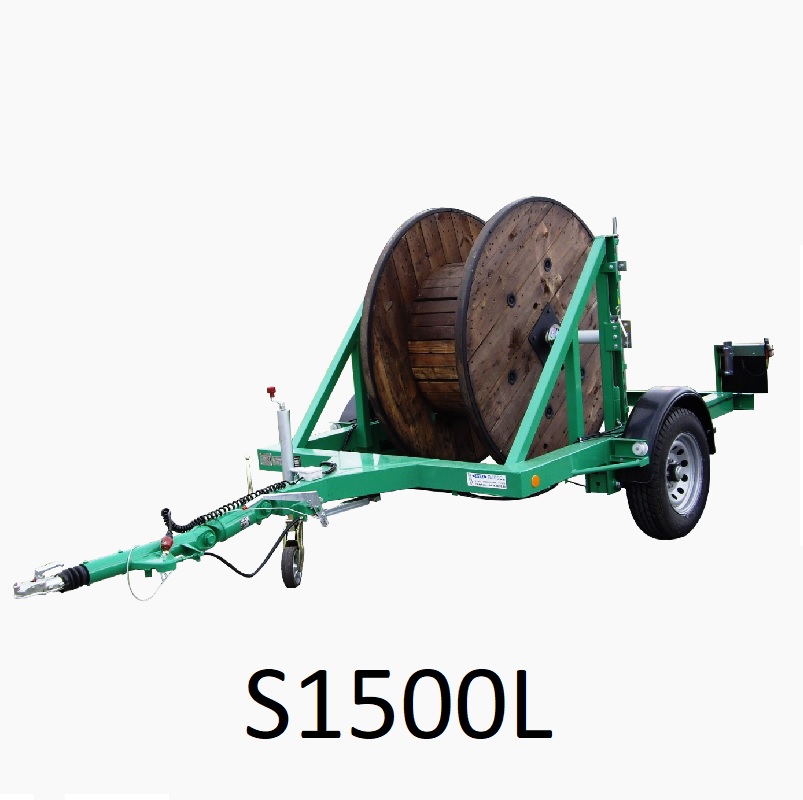

La remorque pour tourets IBN S1500 se décline en 2 dimensions (la version /L offre la possibilité de charger 2 tourets Ø 1400 x 750 mm).
Matériel routier, cette série est compatible avec tout les travaux de déroulage de touret pour les activités électriques / fibre optique / gaz.
Équipements de série
- Levage du touret par 2 vérins hydrauliques simple effet à pompe manuelle avec compas à gaz pour un retour rapide en position chargement quand la remorque est à vide. Possibilité de manœuvrer les vérins séparément.
- Timon articulé à rotule ou à anneau DIN40 ou à anneau tournant 68x42 mm (à préciser)
- Axe de déroulage Ø 76 mm avec flasques de serrage
- Freinage à inertie et frein de parc
- Roue jockey
- Porte arrière faisant office de barre anti-encastrement
- Signalisation et éclairage conformes à la législation 12V (fiche 13/7 broches)
- Suspension par ressorts élastomères
- Pneumatiques 205/75R16
- Teinte grise RAL 7043 (toute autre teinte RAL sur demande)
- Remorque fabriquée en France. Certifiée CE.
- Etablissement de la carte grise auprès des autorités compétentes et immatriculation (Code SCG)

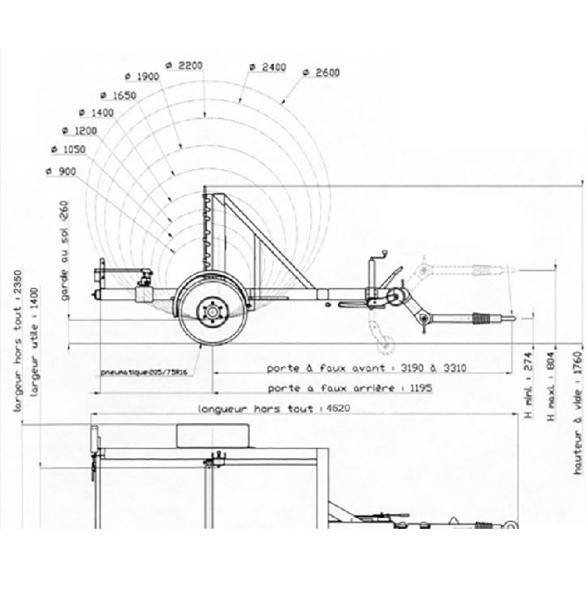

Caractéristiques
| Charge | 1450 / 1430 kg |
|---|---|
| Diamètre de touret | 900 à 2600 mm |
| Largeur de touret | 1270 / 1500 mm |
| Remorque pour tourets IBN | S1500 | S1500L |
| Poids maxi | 1450 kg | 1430 kg |
| Diamètre | 900 à 2600 mm | 900 à 2600 mm |
| Largeur maxi | 1270 mm | 1500* mm |
| *Possibilité de charger 2 tourets Ø 1400 x 750 mm | ||
| PTAC (poids total autorisé en charge) | 2000 kg | 2000 kg |
| PV (poids à vide sans options) | 550 kg | 570 kg |
| Largeur utile | 1400 mm | 1550 mm |
| Largeur hors tout | 2350 mm | 2500 mm |
| Longueur hors tout | 4520 mm | 4520 mm |
Mot du fournisseur
Options
- Feux LED 12/24V fiche 13/7 broches + adaptateur 13/15 broches (code S1500/L-FL)
- Axe de déroulement freiné (longueur utile 1270 mm) (20 kg) (code S1500/L-AXE)
- Système d’enroulement-déroulement motorisé (tourets Ø 1400-2600 mm), au choix :
- par énergie fournie par moteur électrique triphasé ou monophasé 1,1 kW alimenté par un groupe électrogène (non fourni) (160 kg) (code S1500/L-ME)
- ou par énergie hydraulique prélevée sur le circuit hydraulique du véhicule tracteur 120 bars, 10 litres/mn (100 kg)(code S1500/L-MH)
- ou par énergie fournie par moteur thermique essence 216 cm3 3,5 kW à 3600 tours/mn, pompe hydraulique 3 cm3 (190 kg) (code S1500/L-MT)
- Relevage des tourets par moteur thermique avec pompe à main de secours (50 kg) (code S1500/L-LTMT)
- Touret démontable Ø 1450 mm largeur utile 760 mm charge maxi 500 kg (90 kg) (code S1500/L-TD1450)
- Touret démontable Ø 1900 mm largeur utile 950 mm charge maxi 1000 kg (165 kg) (code S1500/L-TD1900)
- Le poids des options doit être déduit de la charge utile
Rappel de la réglementation
- Véhicule tracteur PTAC maxi de la remorque = PTRA du véhicule moins PTAC du véhicule
- Permis Le permis B ne suffit que si le PTAC (véhicule + remorque) est inférieur ou égal à 3500 kg.
- Immatriculation Toute remorque dont le PTAC est supérieur à 500 kg doit avoir son propre certificat d’immatriculation, sa propre carte grise et sa propre plaque d’immatriculation.
- Assurance L’assurance du véhicule tracteur est suffisante si le PTAC de la remorque est inférieur à 750 kg ; au-delà, une assurance remorque est obligatoire.
