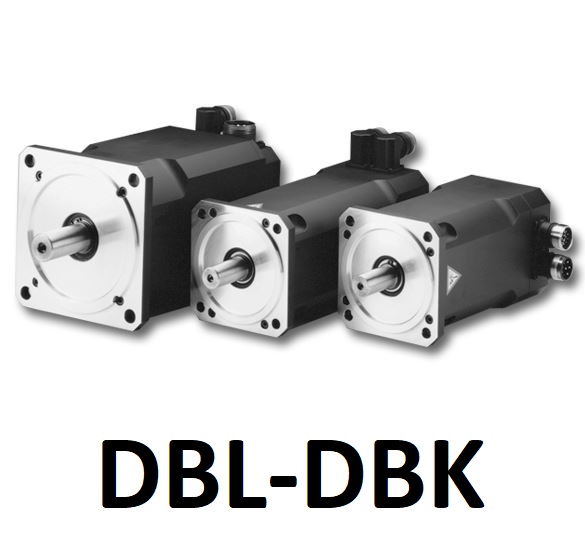

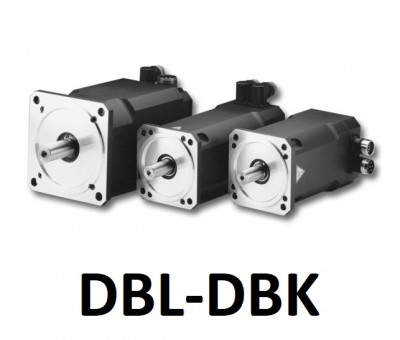

Servomoteurs brushless Kollmorgen DBL - DBK

Caractéristiques :

Voir toutes les caractéristiques
04 28 28 00 62

Equipés de résolveurs en standard, les servomoteurs synchrones des séries DBL/DBK sont des moteurs triphasés sans balais pour des applications d'asservissement de haute qualité.
Ils sont notamment dotés de connecteurs InterConnectron pour ambiance difficile. Leurs rotors sont quant à eux équipés d'aimants permanents au néodyme .

Les dimensions normalisées des brides et des arbres de servomoteurs DBL et DBK permettent un montage d'engrenages sans problèmes.
Bobinage spécifique 220Vac ou 400Vac.

En option : codeur absolu mono ou multi-tours (2048 tours, type Heidenhain EQN ou ERN).

Caractéristiques

Caractéristiques

  • Aimants haute performance pour une fonction hautement dynamique
  • Dimensions des brides conformes à la norme IEC, ajustement j6, précision selon DIN 42955, classe de tolérance R
  • Classe de vibration N selon DIN ISO 2373
  • Isolation pour la tension secteur 480Vrated (DBL1: 230V)
  • Matériau d'isolation classe F selon DIN 57530
  • Extrémité de l'arbre sans rainure de clavette
  • Classe de protection IP64 Moteur sans bague d'étanchéité
  • Classe de protection IP65 Moteur avec bague d'étanchéité
  • Résolveur intégré
  • Les moteurs DBL2-8 et DBK sont reconnus par UL

Options

  • Frein de maintien
  • Arbre avec rainure de clavette
  • Bague d'étanchéité à arbre radial
  • Prises de montage verticales pour les connexions de résolveur et d'alimentation
  • Encodeur EnDat haute résolution intégré
  • Deuxième contact de protection thermique



Mot du fournisseur

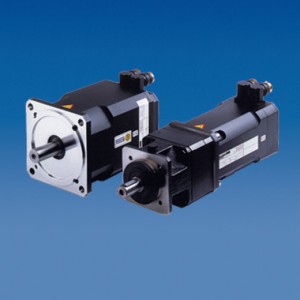

Servomoteurs synchrones hautes performances

 Servomoteurs synchrones hautes performances

La conception et l'équipement d'un moteur brushless DBL ou DBK en font un composant haute performance pour vos réalisations les plus exigeantes. Il met notamment en oeuvre un système d'aimants performant, particulièrement adaptés aux applications de contrôle de mouvement où une accélération / décélération rapide et un positionnement à haut débit sont essentiels :

  • Rétroaction : les moteurs sont équipés de résolveurs bipolaires à arbre creux. Les moteurs sont également disponibles avec des codeurs haute résolution. Un rattrapage n'est pas possible. La longueur du moteur varie selon le type de rétroaction.
  • Frein d'arrêt : en option, les moteurs sont livrés avec un frein d'arrêt incorporé. Un rattrapage n'est pas possible. La longueur du moteur augmente s'il y a un frein incorporé .
  • Sécurité : la température des enroulements est surveillée par des capteurs de température au niveau des enroulements du stator et transmise par un contact isolé (DB L1:PTC ).
  • Moteurs courts : les moteurs de  la série BK, en tant que  moteurs courts, se prêtent  particulièrement  à  des montages dans un espace réduit.
  • Compatibilité : les moteur s DBL sont compatibles avec les moteurs éprouvés du type 6SMx7 .
