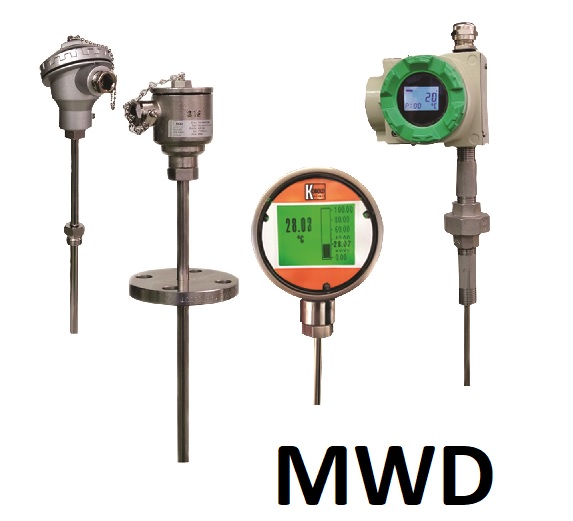

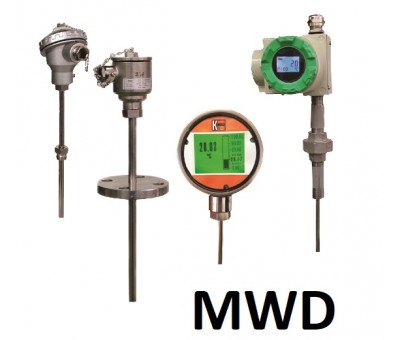

Les sondes de température MWD sont utilisées dans les applications de chauffage, climatisation, Industries pétro-chimiques, les machines et l'industrie en général.
Elles comprennent un raccord process en inox fileté, à bride ou à souder, une tête de raccordement, et un élément de mesure.
Un capteur pt100 selon la norme IEC751, classe A, B, 1/3 DIN ou 1/10 est monté dans l'élément de mesure. Sur demande, l'élément de mesure peut être interchangeable, permettant ainsi son changement sans interruption du process, la sonde servant alors de doigt de gant et assurant l'étanchéïté. Selon la demande client, le capteur peut être délivré en 2, 3 ou 4 fils.
En variante, les capteurs peuvent être prévus simple ou double, à l'exception du capteur 4 fils qui ne peut être que simple pour raison d'encombrement.
En option, la sonde de température MWD peut être équipées avec un transmetteur en tête, avec un signal 4-20mA standard, ou avec protocole HART® ou Profibus®/Fieldbus®.
Caractéristiques
| Sonde de température | MWD |
|
Gamme de mesure
|
-198...+600 °C |
| Raccord | thread, flange, weld-on sleeve |
| Matière de la sonde | acier inox |
| Capteur | Pt 100, 2,3 ou 4-fils, Classe A, B, 1/3, 1/10 DIN |
| Option | convertisseur 4-20 mA, HART, Profibus, Fieldbus |
Mot du fournisseur

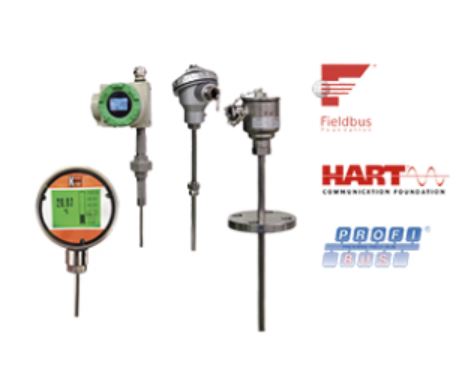

Sonde MWD à transmetteur en tête
Les sondes à résistance avec transmetteur en tête sont utilisées dès qu'il est nécessaire de transmettre le signal sur une longue distance et sans perturbation.
Le transmetteur, encapsulé dans de la résine expoxy, est installé dans la tête de raccordement et génère un signal 4-20mA proportionnel linéairement à la température. Certains transmetteurs disposent du protocole de communication HART® ou Profibus®/Fieldbus®.
Les sondes à résistance avec raccords filetés ou à brides sont utilisés pour des liquides gaz ou solides. L'étanchéïté liée à ces types de raccordement permet de répondre aux applications sous pression ou sous vide.
