Soudeuses en L semi automatiques MODULAR
La gamme de soudeuses en L semi-automatiques MODULAR est constituée de deux modèles, 50 S et 70, d’une qualité optimale à un tarif compétitif. Les récentes évolutions permettent d’utiliser tous types de film avec un résultat optimum.
La gamme MODULAR dispose d’une fermeture du cadre commandée par un bouton poussoir. Le cadre de la soudeuse plastique est motorisé et ne nécessite pas d’air comprimé. Il y a deux modes de fonctionnement : semi-automatique et cyclé (fermeture automatiques du cadre).
6 programmes sont ajustables et mémorisables.
Fonctionnement : l’opérateur introduit les produits à emballer entre les 2 laizes du film écartées par la table d’introduction. L’opérateur transfère le ou les produits dans le cadre de soudure en tirant sur le film. Selon le mode :
- en mode semi-automatique: la descente mécanique du cadre de soudure est commandée par un bouton poussoir.
- en mode automatique: la descente mécanique du cadre de soudure est commandée par une minuterie réglable (le cadre descend toutes les «X» secondes).
La soudure est alors déclenchée. Lorsque le cadre de soudure remonte, le convoyeur motorisé évacue le produit. Enroulement automatique de la chute de film sur un tambour motorisé. La machine est montée sur pieds munis de roulettes. Elle peut être facilement déplacée suivant les impératifs de production.
Caractéristiques

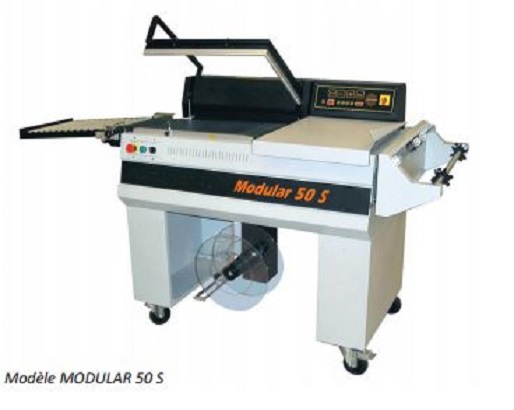

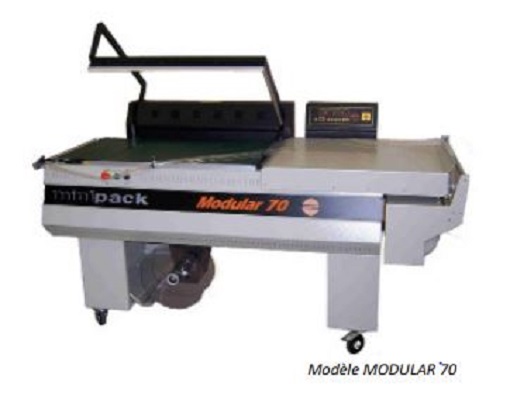

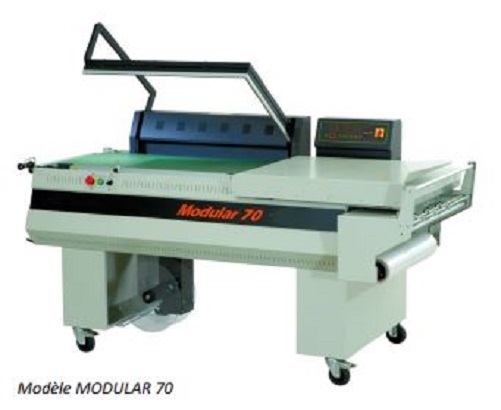

| DONNEES TECHNIQUES | MODULAR 50 S | MODULAR 70 | |
| Tension d’alimentation | V | 380V - 50/60 Hz triphasé | 380V - 50/60 Hz triphasé |
| Puissance max. | Kw | 2,3 Kw | 3,4 Kw |
| Dimensions du cadre de soudure | mm | 540 x 400 | 840 x 600 |
| Production horaire | pcs | 0 - 900 | 0 - 900 |
| Dimensions max. des rouleaux | mm | Largeur 600 et Ø 250 mm | Largeur 800 et Ø 250mm |
| Encombrement de la machine | mm | 1 260 x 810 x 1 310 mm | 2 070 x 960 x 1 510 mm |
| Hauteur table de travail | mm | 930 | 930 |
| Poids net | Kg | 151 | 243 |
| Matériaux utilisés | Polyoléfines jusqu’à 38μ, PVC jusqu’à 40μ | ||
Caractéristiques :
- Lame de soudure en téflon enduit
- Double barre de soudure avec absorbeur de chocs
- Le mode manuel ou automatique (cyclé)
- Table de travail réglable
- Enrouleur de chute surdimensionné
- Pupitre de réglage avec 6 programmes
- Blocage de la table de travail
- Retard ouverture cadre de soudure pour le refroidissement de la soudure
- Machine sur roulettes
Cadre de soudure :
- 870 x 610 mm
- Lame de soudure placée dans une réglette en fibre de verre
- Soudure par impulsion avec régulation automatique en fonction de la cadence de travail de l’opérateur
Film :
- Bobine de film dossé montée sur mandrin et cônes
- Laize maximum 800 mm
- Diamètre maximum 300 mm
- Epaisseur maximum en polyéthylène de 40μm
- Perforation mécanique du film par 3 roulettes à picots
Principales caractéristiques :
- Table d’introduction réglable en profondeur, selon la dimension du produit, avec écarteur de film
- Réglage de la hauteur du convoyeur de transfert en fonction de la hauteur du produit pour une soudure à mi-hauteur
- Temps de cycle réglable en mode automatique
- Réglage du temps de soudure en fonction de la nature et de l’épaisseur du film
- Réglage du temps de refroidissement après soudure
- Réglage du temps d’évacuation
- Compteur totaliseur de cycles avec remise à zéro
- Alimentation électrique 380VAC triphasée : puissance 2 300W
- Dimensions : 2 100 x 950 mm
- Poids : environ 250Kg net
- Compteur
Equipements optionnels : convoyeur de sortie à rouleaux libres, système amovible de longueur 500 mm
