Tour à métaux professionnel OPTIMUM TH 5615D

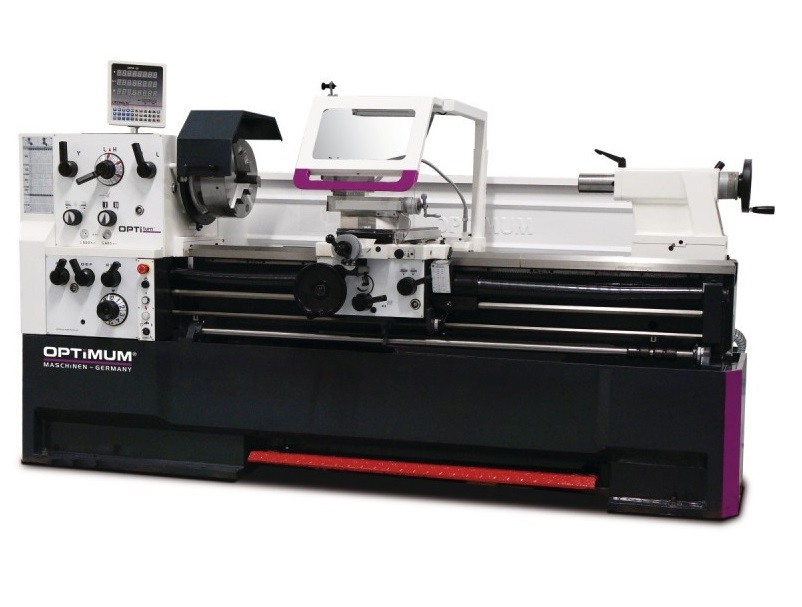

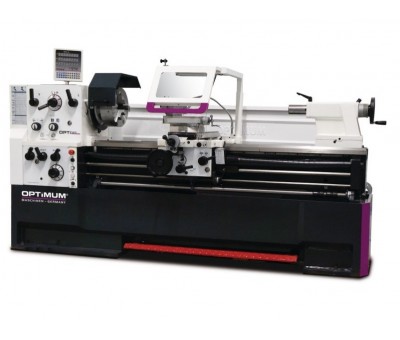

Le modèle OPTIMUM TH 5615D est un tour à métaux professionnel, robuste et massif, avec tourelle à changement rapide et visu 3 axes DPA 21. Doté d'un banc prismatique trempé par induction et rectifié avec précision, il est livré complet avec son certificat de contrôle.
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.8 (Camlock D1 - 8)
- Broche trempée et rectifiée, lubrifiée par bain d’huile et montée sur double roulement conique très précis
- Précision de concentricité du nez de broche < 0.015 mm

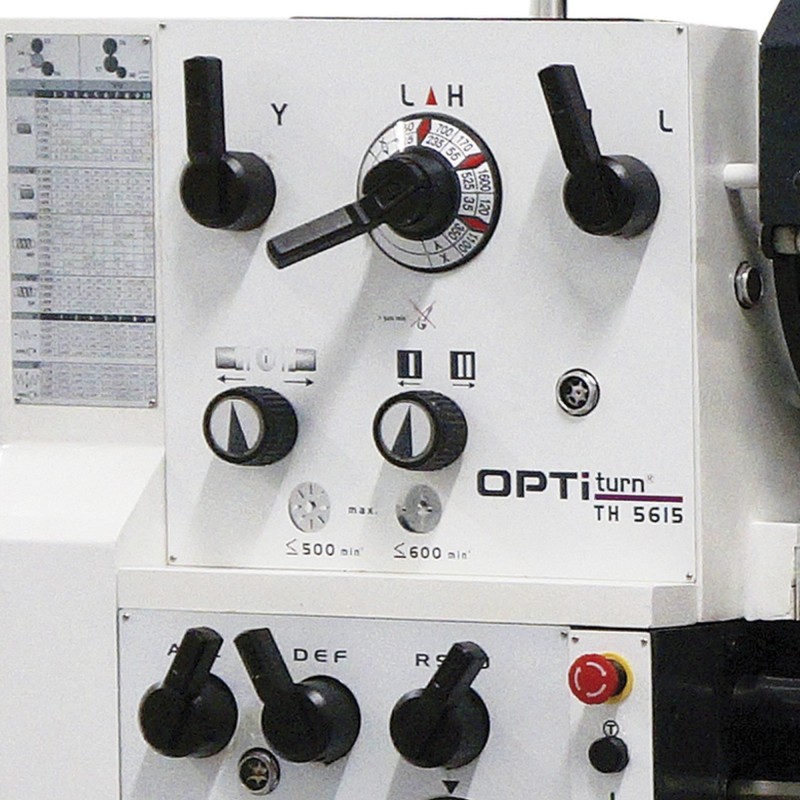

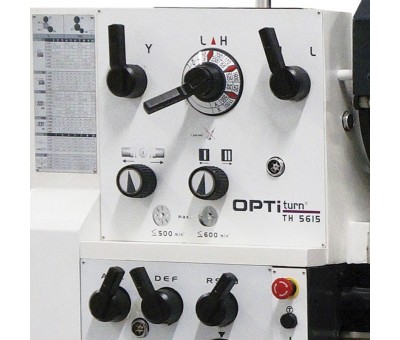

- Boîte d’avances avec pignonnerie rectifiée et lubrifiée par bain d’huile
- Lubrification centralisée des chariots au tablier
- Banc rompu amovible
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- 4 butées d’avances longitudinales réglables

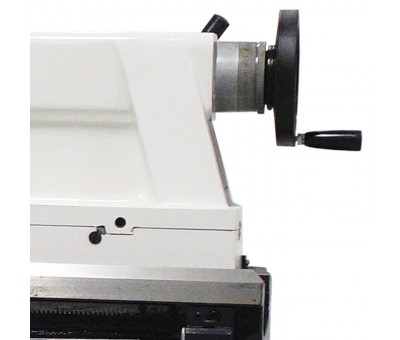

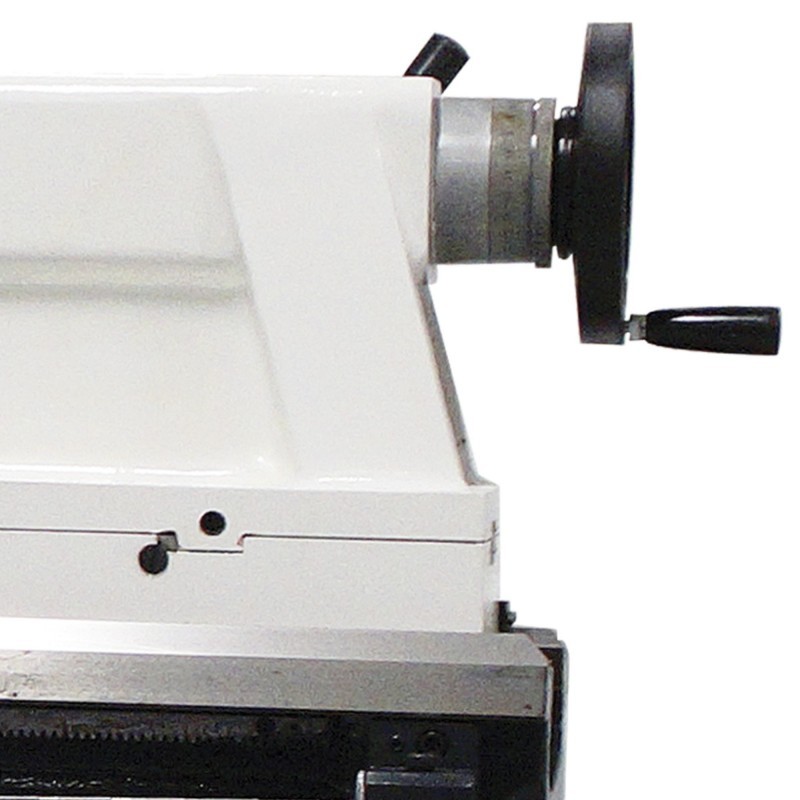

- Décalage latéral de la poupée mobile de ± 10 mm pour le tournage conique long
- Armoire électrique avec composants Siemens
- Sectionneur principal et arrêt d’urgence “coup de poing”
- Carter de protection de tourelle, carter de poulie asservi, protection de vis mère
- Système d’arrosage complet avec réservoir indépendant, niveau de remplissage et séparateur d’huile ; grande facilité de remplissage et de nettoyage selon les normes DIN
- Frein de broche mécanique au pied et appareil à retomber dans le pas
- Volants débrayables de sécurité sur les axes X et Z
Accessoires de série :

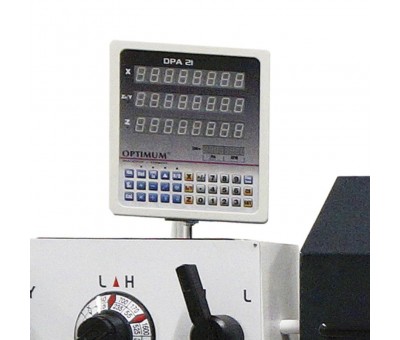

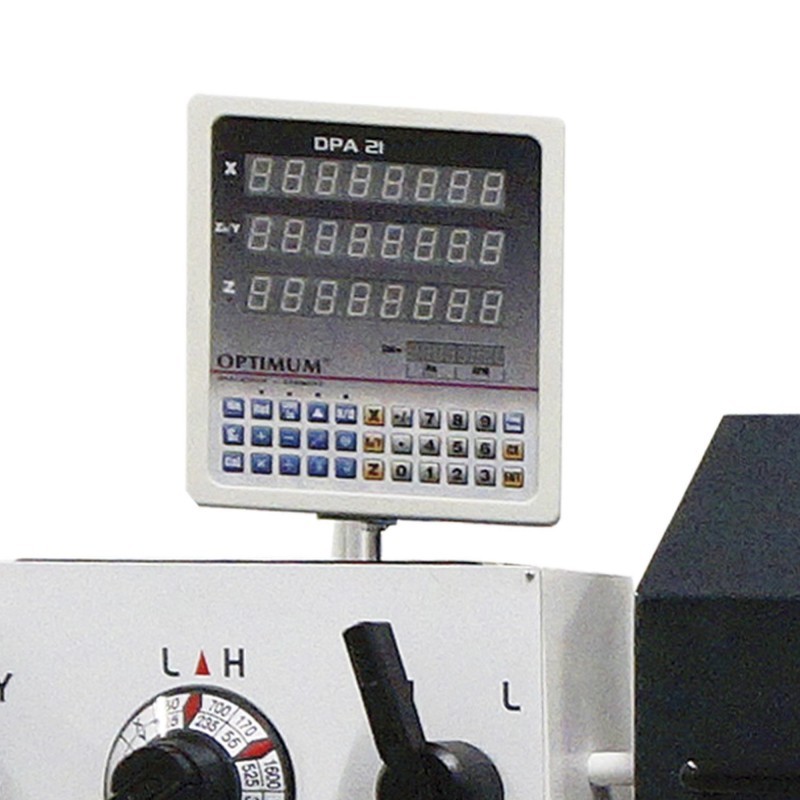

- Afficheur digital de position DPA 21 et ses 3 règles en verre (une pour chaque axe) pour une mesure précise des courses, une réduction significative des temps de réglage, une très haute précision de travail, une baisse des erreurs d’usinages.
- Mandrin 3 mors Camlock Ø 315 mm ouille de réduction CM 7/CM 5
- 2 pointes fixes CM 5
- Lunette fixe passage jusqu’au Ø 165 mm
- Lunette à suivre passage jusqu’au Ø 95 mm
- Système de visualisation 3 axes DPA 21
- Règles en verre sur les 3 axes
- Tourelle à changement rapide SWH 7-C avec réglage de hauteur et un porte-outil 32 x 150 type D pour outil carré
- Un porte-outil 32 x 150 type D pour outil carré
- Appareil à retomber dans le pas
- Frein mécanique de broche au pied
- Système d’arrosage complet
- Lampe de travail LED
- Carter de mandrin asservi
- Carter de protection de tourelle
- 4 butées d’avances réglables
- Kit de pignons d’avances et clés de service
Caractéristiques
| Tour à métaux conventionnel | OPTIMUM TH 5615D |
| Référence | 3462160SET |
| Puissance électrique totale | 8.5 kW 400 V / 3 Ph ~ 50 Hz |
| Puissance moteur | 7.5 kW |
| Hauteur de pointes | 280 mm |
| Entrepointes | 1420 mm |
| Ø usinable au-dessus du banc | 560 mm |
| Ø usinable au-dessus du chariot | 355 mm |
| Diamètre max. sous le banc rompu | 790 mm |
| Longueur du banc rompu | 170 mm |
| Largeur de banc | 350 mm |
| Vitesse de broche | 25 - 1600 T/min |
| Nombre de vitesses | 12 |
| Cône Morse de broche | CM 7 |
| Attachement de broche | Camlock DIN ISO 702.2 Nr.8 (D1-8) |
| Alésage de broche | Ø 80 mm |
| Course du chariot supérieur | 130 mm |
| Course du chariot transversal | 316 mm |
| Cône Morse de poupée mobile | CM 5 |
| Course du fourreau de poupée mobile | 180 mm |
| Avances longitudinales | 0.059 à 1.646 mm/T. , 35 avances |
| Avances transversales | 0.020 à 0.573 mm/T. , 35 avances |
| Filetage métrique | 0.2 à 14 mm/T. , 47 pas |
| Filets au pouce | 112 à 2 TPI ; 60 pas |
| Pas trapézoïdaux | 4 à 112 , 50 pas |
| Pas module | 0.1 à 7 , 34 pas |
| Dimensions de la machine (L x l x h) | 2950 x 1150 x 1650 mm |
| Poids net (brut) | 2300 kg (2600kg) |
Mise en service fortement recommandée : nous consulter
Prévoir des moyens de déchargement adaptés
