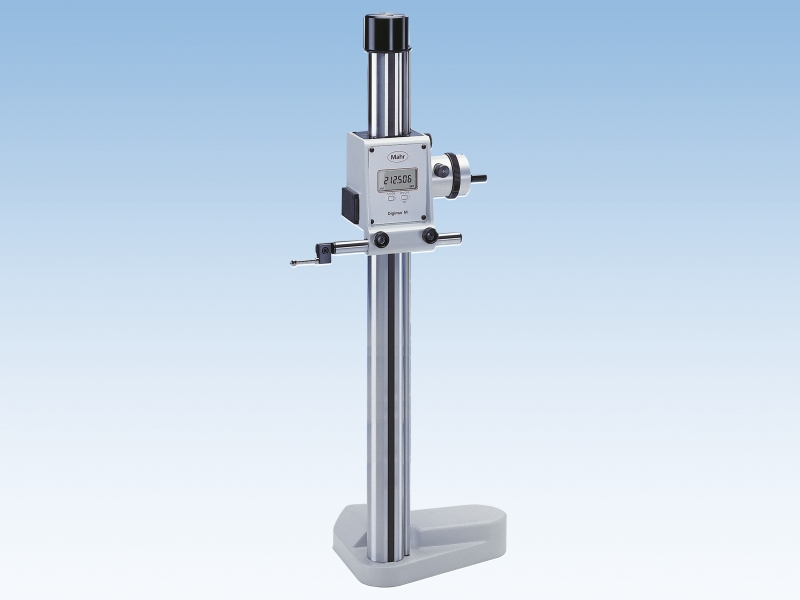

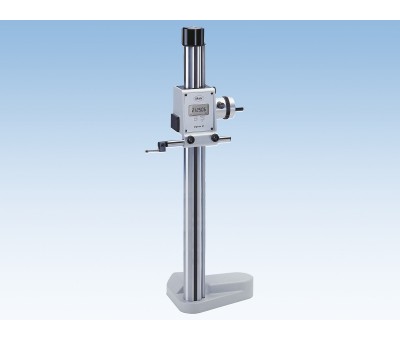

Trusquin numérique de précision Digimar 814N
Le système de mesure inductif incrémental combiné au guidage à roulement à billes de la tête de mesure vous permet de disposer d'un trusquin numérique de grande précision pour l'atelier. En plus de sa précision, le système de mesure sans usure assure une logévité exceptionnelle à cette équipement
Unité de commande et d'affichage
- Affichage numérique grand format facile à lire
- Appareil de mesure et d'affichage sur la tête de mesure
- Avec port Opto RS232 C pour la transmission de données
- Avec préréglage numérique de la cote (Preset)
- Mise à zéro de l'affichage dans toutes les positions de mesure
- Mesures avec fonctions MAX, MIN et MAX-MIN
- Saisie des limites de tolérances pour 1 caractéristique
- Commutation mm/pouces
Propriétés du produit
- Facilité d'utilisation grâce à la manivelle latérale sur la tête de mesure
- Force de mesure constante, agissant au choix vers le haut ou vers le bas
- Se bloque en n'importe quelle position pour les tâches de traçage
- Avec réglage fin
- Fonctionnement autonome sur piles
- Utilisation universelle grâce à une large palette d'accessoires
Caractéristiques
Données Techniques :
| N° de commande | 4426540 | 4426542 |
| Étendue de mesure mm |
0 - 320
|
0 - 620
|
| Étendue de mesure en pouces |
0 - 12,6"
|
0 - 24,4"
|
| Valeur du pas chiffré |
0,001 mm / 0,01 mm
|
0,001 mm / 0,01 mm
|
| Valeur du pas chiffré |
0,001 pouce / 0,001 pouce
|
0,001 pouce / 0,001 pouce
|
| Limite d'erreur inch |
0,0008"
|
0,0012"
|
| Limite d'erreur µm |
20 µm
|
30 µm
|
| Écart de perpendicularité en µm |
20 µm
|
30 µm
|
| Force de mesure |
3 N
|
3 N
|
| Poids du produit |
6,2 kg
|
10,5 kg
|
| Norme |
Norme du fabricant
|
Norme du fabricant
|
| Interface de données |
Opto RS232C / Wireless
|
Opto RS232C / Wireless
|
Fonctions :
- MARCHE/ARRÊT
- RESET (remise à zéro de l'affichage)
- mm/inch
- PRESET (préréglage de la cote)
- Mémoire MAX/MIN pour recherche du point de rebroussement
- TIR (MAX-MIN) pour contrôle de battement radial et de planéité
- TOL (saisie des tolérances)
- Commutation de la valeur de résolution
- DATA (transmission de données)
