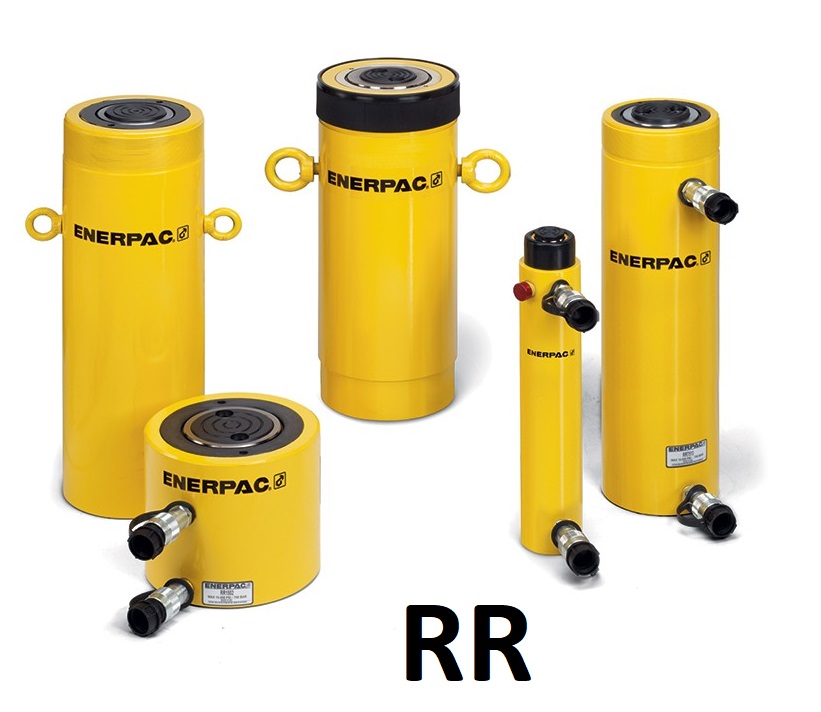

Vérin grande course double effet 10 à 520 Tonnes RR
Caractéristiques :
- Capacité : 10 à 520 Tonnes
- Course : 57 à 1219 mm

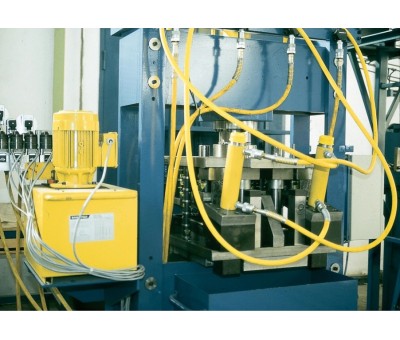

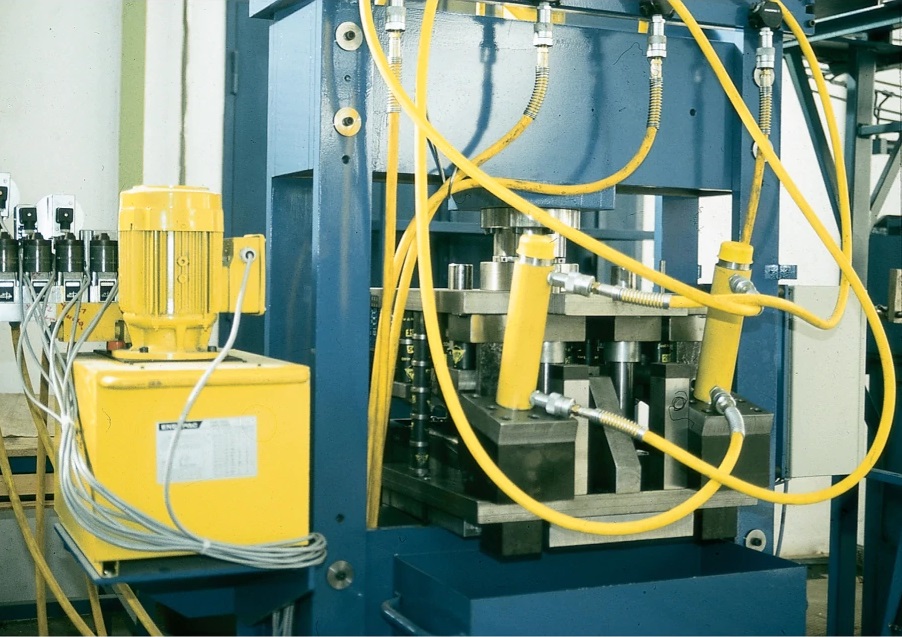

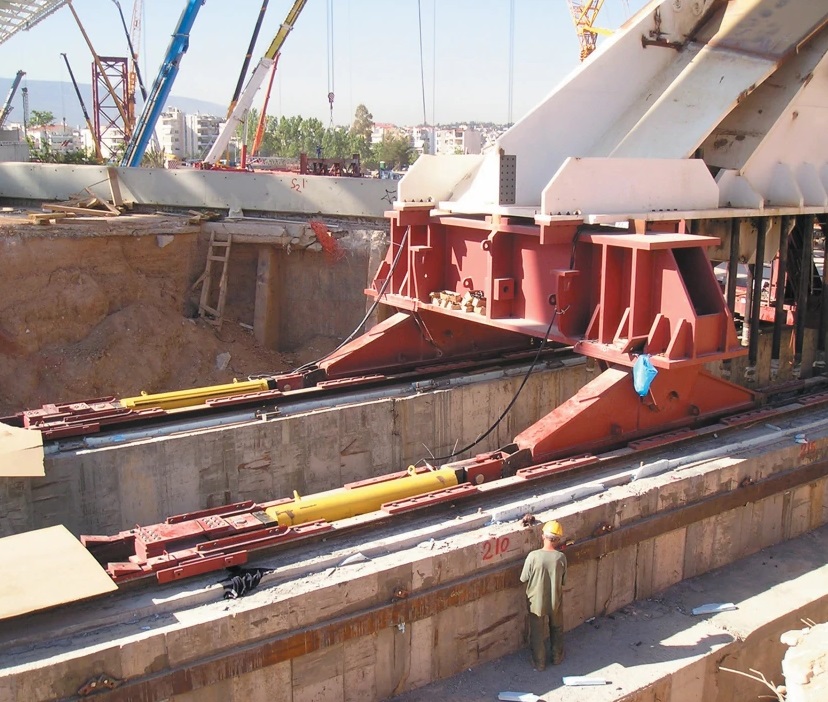

Le vérin grande course double effet RR est un outil puissant et polyvalent. D'une capacité de 10 à 520 tonnes, il s'utilise en atelier (presse hydraulique) ou sur chantier.
Il est conçu avec un col fileté, une tige taraudée et des trous pour fixation sur le fond pour un montage facile (sur la plupart des modèles). Tous les modèles sont équipés de raccords rapides CR-400
Orienté sécurité et durabilité, ce vérin double effet ENERPAC dispose d'une tête trempée amovible qui protège la tige pendant les opérations de levage et de poussée. Sa soupape de sécurité incorporée, empêche les surpressions accidentelles.
Joint racleur protégeant de la pollution pour améliorer la durée de vie et peinture cuite au four pour une meilleure résistance
Caractéristiques
| Capacité | 10 à 520 Tonnes |
|---|---|
| Course | 57 à 1219 mm |
| Pression de travail | 700 bar |
| Cap. | Course | Réf. | Cap max | Surface | Huile | H (mm) | H (mm) |
| (T) | (mm) | Vérin | (kN) | (cm²) | (cm3) | rentré | sorti |
| 10 | 254 | RR-1010 | 101 / 33 | 14,5 / 4,8 | 368 / 122 | 409 | 663 |
| 10 | 305 | RR-1012 | 101 / 33 | 14,5 / 4,8 | 442 / 147 | 457 | 762 |
| 30 | 209 | RR-308 | 295 / 53 | 42,1 / 19,1 | 879 / 400 | 395 | 604 |
| 30 | 368 | RR-3014 | 295 / 53 | 42,1 / 19,1 | 1549 / 703 | 549 | 917 |
| 50 | 156 | RR-506 | 498 / 103 | 71,2 / 21,5 | 1111 / 335 | 331 | 487 |
| 50 | 334 | RR-5013 | 498 / 103 | 71,2 / 21,5 | 2378 / 718 | 509 | 843 |
| 50 | 511 | RR-5020 | 498 / 103 | 71,2 / 21,5 | 3638 / 1099 | 733 | 1244 |
| 75 | 156 | RR-756 | 718 / 156 | 102,6 / 31,4 | 1601 / 490 | 347 | 503 |
| 75 | 333 | RR-7513 | 718 / 156 | 102,6 / 31,4 | 3417 / 1046 | 525 | 858 |
| 95 | 168 | RR-1006 | 933 / 435 | 133,3 / 62,2 | 2238 / 1045 | 357 | 525 |
| 95 | 333 | RR-10013 | 933 / 435 | 133,3 / 62,2 | 4439 / 2071 | 524 | 857 |
| 95 | 460 | RR-10018 | 933 / 435 | 133,3 / 62,2 | 6132 / 2861 | 687 | 1147 |
| 140 | 57 | RR-1502 | 1386 / 668 | 198,1 / 95,4 | 1129 / 544 | 196 | 253 |
| 140 | 156 | RR-1506 | 1386 / 668 | 198,1 / 95,4 | 3090 / 1488 | 385 | 541 |
| 140 | 333 | RR-15013 | 1386 / 668 | 198,1 / 95,4 | 6597 / 3177 | 582 | 915 |
| 140 | 815 | RR-15032 | 1386 / 668 | 198,1 / 95,4 | 16145 / 7775 | 1116 | 1931 |
| 200 | 152 | RR-2006 | 1995 / 1017 | 285 / 145,3 | 4332 / 2209 | 430 | 582 |
| 200 | 330 | RR-20013 | 1995 / 1017 | 285 / 145,3 | 9405 / 4795 | 608 | 938 |
| 200 | 457 | RR-20018 | 1995 / 1017 | 285 / 145,3 | 13025 / 6640 | 765 | 1222 |
| 200 | 610 | RR-20024 | 1995 / 1017 | 285 / 145,3 | 17385 / 8863 | 917 | 1527 |
| 200 | 914 | RR-20036 | 1995 / 1017 | 285 / 145,3 | 26049 / 13280 | 1222 | 2136 |
| 200 | 1219 | RR-20048 | 1995 / 1017 | 285 / 145,3 | 34741 / 17712 | 1527 | 2746 |
| 325 | 153 | RR-3006 | 3201 / 1703 | 457,3 / 243,2 | 6997 / 3721 | 485 | 638 |
| 325 | 305 | RR-30012 | 3201 / 1703 | 457,3 / 243,2 | 13947 / 7418 | 638 | 943 |
| 325 | 457 | RR-30018 | 3201 / 1703 | 457,3 / 243,2 | 20889 / 11114 | 790 | 1247 |
| 325 | 609 | RR-30024 | 3201 / 1703 | 457,3 / 243,2 | 27850 / 14811 | 943 | 1552 |
| 325 | 915 | RR-30036 | 3201 / 1703 | 457,3 / 243,2 | 41843 / 22253 | 1247 | 2162 |
| 325 | 1219 | RR-30048 | 3201 / 1703 | 457,3 / 243,2 | 55745 / 29646 | 1552 | 2771 |
| 440 | 152 | RR-4006 | 4292 / 2297 | 613,1 / 328,1 | 9319 / 4987 | 538 | 690 |
| 440 | 305 | RR-40012 | 4292 / 2297 | 613,1 / 328,1 | 18700 / 10007 | 690 | 995 |
| 440 | 457 | RR-40018 | 4292 / 2297 | 613,1 / 328,1 | 28018 / 14995 | 843 | 1300 |
| 440 | 610 | RR-40024 | 4292 / 2297 | 613,1 / 328,1 | 37400 / 20014 | 995 | 1605 |
| 440 | 914 | RR-40036 | 4292 / 2297 | 613,1 / 328,1 | 56037 / 29988 | 1300 | 2214 |
| 440 | 1219 | RR-40048 | 4292 / 2297 | 613,1 / 328,1 | 74737 / 39996 | 1605 | 2824 |
| 520 | 153 | RR-5006 | 5108 / 2838 | 729,7 / 405,4 | 11164 / 6203 | 577 | 730 |
| 520 | 305 | RR-50012 | 5108 / 2838 | 729,7 / 405,4 | 22256 / 12365 | 730 | 1035 |
| 520 | 457 | RR-50018 | 5108 / 2838 | 729,7 / 405,4 | 33347 / 18526 | 882 | 1339 |
| 520 | 609 | RR-50024 | 5108 / 2838 | 729,7 / 405,4 | 44440 / 24689 | 1035 | 1644 |
| 520 | 915 | RR-50036 | 5108 / 2838 | 729,7 / 405,4 | 66768 / 36973 | 1339 | 2254 |
| 520 | 1219 | RR-50048 | 5108 / 2838 | 729,7 / 405,4 | 88951 / 49418 | 1644 | 2863 |
