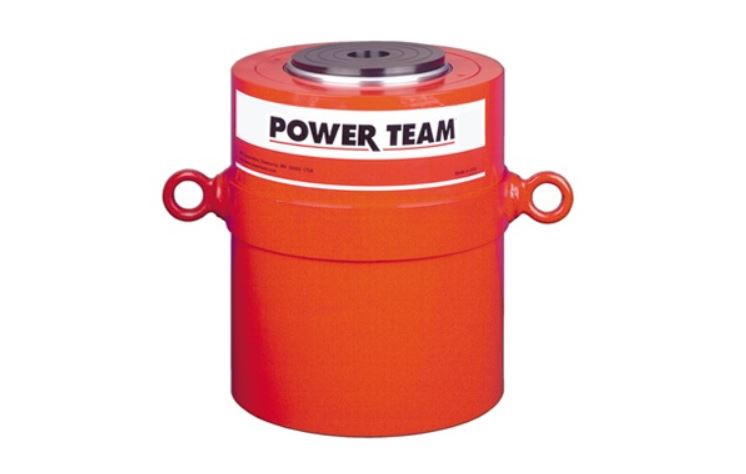

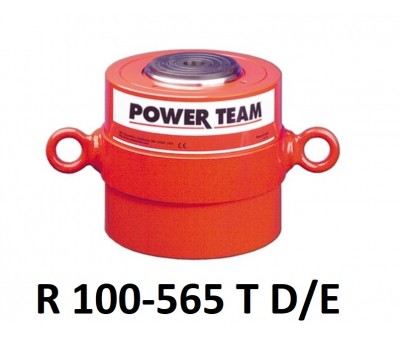

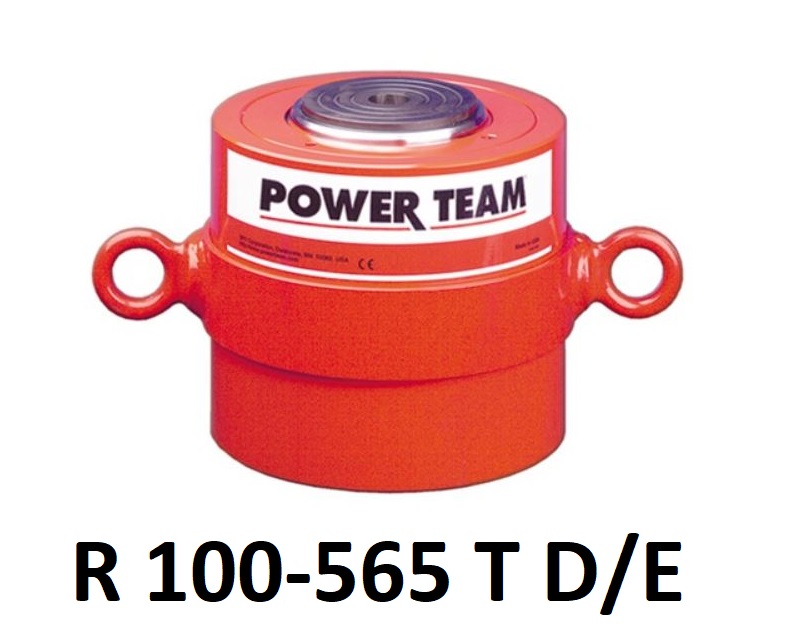

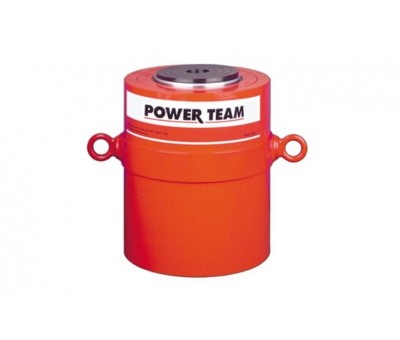

Vérin hydraulique double effet 100 à 565 T Type R
Le vérin hydraulique double effet Type R répond aux sollicitations à fort tonnage, de 100 à 565 T pour un faible nombre de courses. Conçu avec un retour hydraulique, il supporte sans dommage la charge nominale en bout de course.
Les têtes pivotantes de série limitent les effets des charges décentrées.
La tige de piston traitée thermiquement et revêtue de chrome dur réduit l’usure du piston et de la bague de guidage.
Les vérins hydrauliques double effet R sont munis d’une vanne de sécurité empêchant une surpression du circuit de rétraction.
Chaque unité est muni de deux demi-coupleurs femelles 3⁄8" NPTF réf. 9796.
Caractéristiques
Mot du fournisseur
Vérin hydraulique simple effet SPX Powerteam R 100 Tonnes
| Réf. | T métriques | Course | Contenance* | Diamètre | Pression | Poids |
| Vérin | à 700 bar | (mm) | huile (cm³) | alésage (mm) | utile (cm²) | (kg) |
| R1002D | 93,4 | 50,8 | 675/315 | 130,2 | 132,9 | 24,5 |
| R1006D | 93,4 | 152,4 | 2 025/944 | 130,2 | 132,9 | 36,7 |
| R10010D | 93,4 | 254 | 3 376/1 573 | 130,2 | 132,9 | 49 |
Vérin hydraulique simple effet SPX Powerteam R 150 Tonnes
| Réf. | T métriques | Course | Contenance* | Diamètre | Pression | Poids |
| Vérin | à 700 bar | (mm) | huile (cm³) | alésage (mm) | utile (cm²) | (kg) |
| R1502D | 139,2 | 50,8 | 1 006/485 | 158,8 | 198,1 | 43,1 |
| R1506D | 139,2 | 152,4 | 3 019/1 455 | 158,8 | 198,1 | 61,7 |
Vérin hydraulique simple effet SPX Powerteam R 200 Tonnes
| Réf. | T métriques | Course | Contenance* | Diamètre | Pression | Poids |
| Vérin | à 700 bar | (mm) | huile (cm³) | alésage (mm) | utile (cm²) | (kg) |
| R2002D | 187,2 | 50,8 | 1 354/642 | 184,2 | 266,5 | 61,7 |
| R2006D | 187,2 | 152,4 | 4 061/1 927 | 184,2 | 266,5 | 84,8 |
| R20010D | 187,2 | 254 | 6 768/3 212 | 184,2 | 266,5 | 108,4 |
Vérin hydraulique simple effet SPX Powerteam R 280 Tonnes
| Réf. | T métriques | Course | Contenance* | Diamètre | Pression | Poids |
| Vérin | à 700 bar | (mm) | huile (cm³) | alésage (mm) | utile (cm²) | (kg) |
| R2802D | 257,4 | 50,8 | 1 858/774 | 215,9 | 365,8 | 99,3 |
| R2806D | 257,4 | 152,4 | 5 575/2 320 | 215,9 | 365,8 | 134,8 |
| R28010D | 257,4 | 254 | 9 292/3 867 | 215,9 | 365,8 | 170,6 |
Vérin hydraulique simple effet SPX Powerteam R 355 Tonnes
| Réf. | T métriques | Course | Contenance* | Diamètre | Pression | Poids |
| Vérin | à 700 bar | (mm) | huile (cm³) | alésage (mm) | utile (cm²) | (kg) |
| R3552D | 321,5 | 50,8 | 2 324/777 | 241,3 | 457,4 | 147 |
| R3556D | 321,5 | 152,4 | 6 971/2 330 | 241,3 | 457,4 | 191 |
Vérin hydraulique simple effet SPX Powerteam R 430 Tonnes
| Réf. | T métriques | Course | Contenance* | Diamètre | Pression | Poids |
| Vérin | à 700 bar | (mm) | huile (cm³) | alésage (mm) | utile (cm²) | (kg) |
| R4302D | 392,8 | 50,8 | 2 838/977 | 266,7 | 558,7 | 199,1 |
| R4306D | 392,8 | 152,4 | 8 515/2 930 | 266,7 | 558,7 | 253,1 |
| R43010D | 392,8 | 254 | 14 191/4 883 | 266,7 | 558,7 | 305,3 |
Vérin hydraulique simple effet SPX Powerteam R 565 Tonnes
| Réf. | T métriques | Course | Contenance* | Diamètre | Pression | Poids |
| Vérin | à 700 bar | (mm) | huile (cm³) | alésage (mm) | utile (cm²) | (kg) |
| R5652D | 513 | 50,8 | 3 707/1 259 | 304,8 | 729,7 | 280,8 |
| R5656D | 513 | 152,4 | 11 120/3 776 | 304,8 | 729,7 | 350,2 |
| R56510D | 513 | 254 | 18 534/6 293 | 304,8 | 729,7 | 420 |
