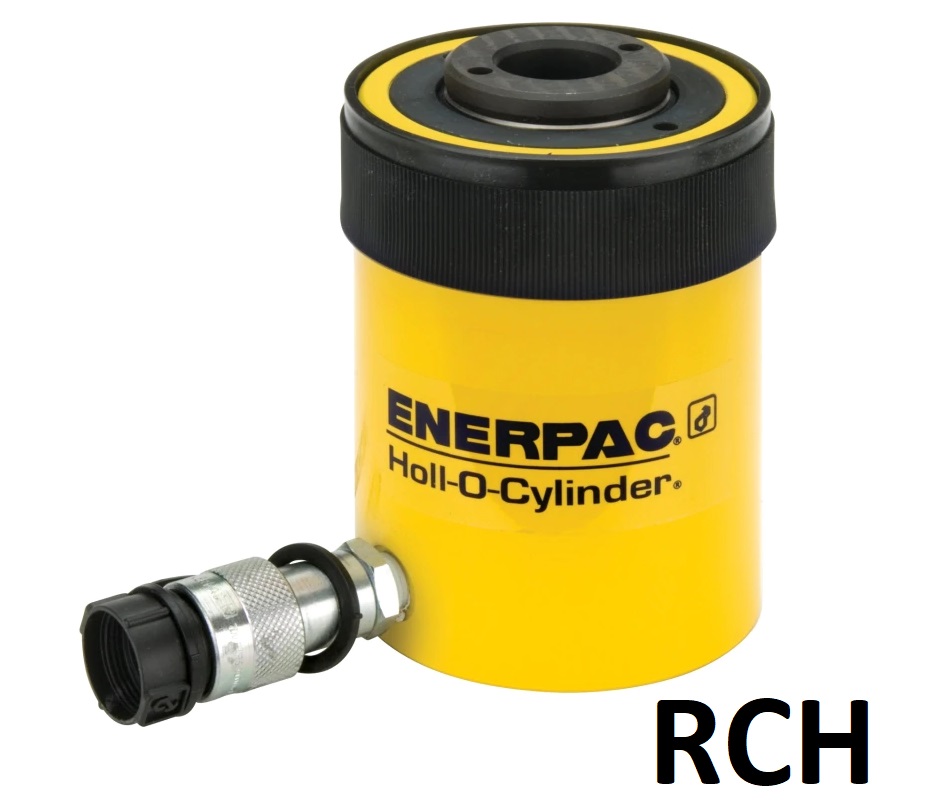

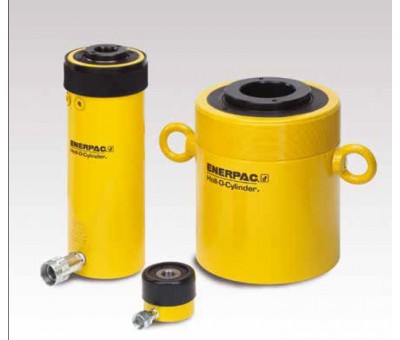

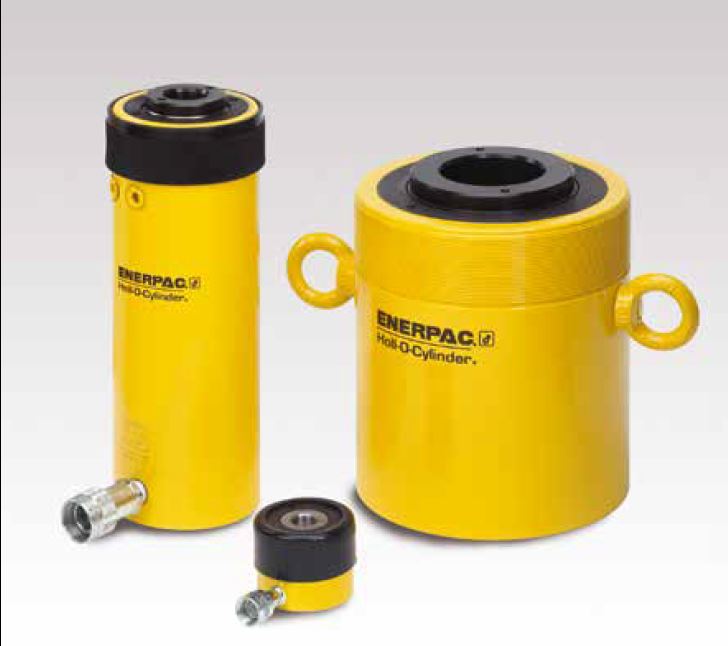

Vérin simple effet piston creux 13-95 Tonnes RCH
Achat Vérin simple effet piston creux 13-95 Tonnes RCH
Vérin simple effet piston creux 13-95 Tonnes RCH
Achat Vérin simple effet piston creux 13-95 Tonnes RCH

Vérin simple effet piston creux 13-95 Tonnes RCH

En savoir plus

Caractéristiques :

- Capacité : 13 à 95 Tonnes
- Course : 8 à 155 mm

Voir toutes les caractéristiques
04 22 20 37 26

Utilisable en poussée comme en traction, le vérin simple effet à piston creux RRH offre une grande souplesse d'utilisation lors des essais, de la mise en traction ou de la maintenance.
Doté d'un ressort de rappel, ce matériel dispose également d'un tube central nickelé sur les modèles au dessus des 20 tonnes. Le col est fileté pour une fixation facile.

Le RCH-120 livré avec un raccord rapide AR-630 et a un orifice de 1/4” NPTF
Les RCH-121 et RCH-1211 sont équipés d’une réduction FZ-1630 et d’un raccord rapide AR-630, tous les autres modèles sont équipés d’un raccord rapide CR-400.

Finition peinture cuite au four pour une meilleure résistance

Caractéristiques

Capacité 13 à 95 Tonnes
Course 8 à 155 mm
Pression de travail 700 bar
Cap. Course Référence Surface Huile H (mm) H (mm) Passage Poids
(T) (mm) Vérin (cm²) (cm3) rentré sorti (dia. mm)  (kg)
13 8 RCH-120 17,9 14 55 63 17,3 1,5
13 42 RCH-121* 17,9 75 120 162 19,5 2,8
13 42 RCH-1211 17,9 75 120 162 17,3 2,8
13 76 RCH-123 17,9 136 184 260 19,5 4,4
20 49 RCH-202* 30,7 150 162 211 26,9 7,7
20 155 RCH-206 30,7 476 306 461 26,9 14,1
30 64 RCH-302* 46,6 298 178 242 33,3 10,9
30 155 RCH-306 46,6 722 330 485 33,3 21,8
60 76 RCH-603* 82,3 626 247 323 53,8 28,1
60 153 RCH-606 82,3 1259 323 476 53,8 35,4
95 76 RCH-1003* 133 1011 254 330 79 63

* Disponibles en pack Pompe+vérin, manomètre, raccords et flexible.


Mot du fournisseur

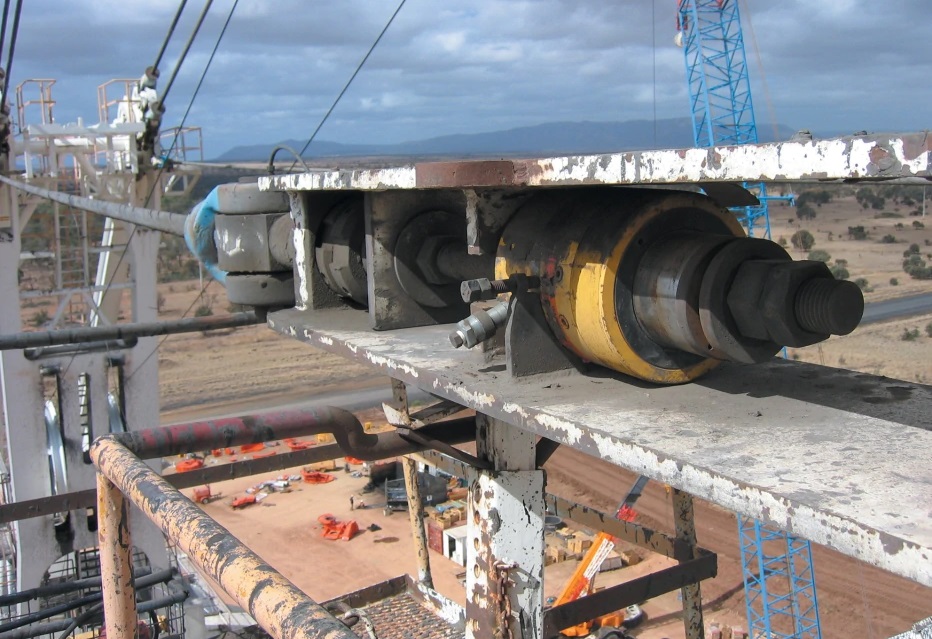

Exemple d'utilisation du vérin à piston creux RCH

Exemple d'utilisation du vérin à piston creux RCH

La référence RCH-A03 est ici utilisée dans une application de susprension de flèche intermédiaire sur une grue dragline.
