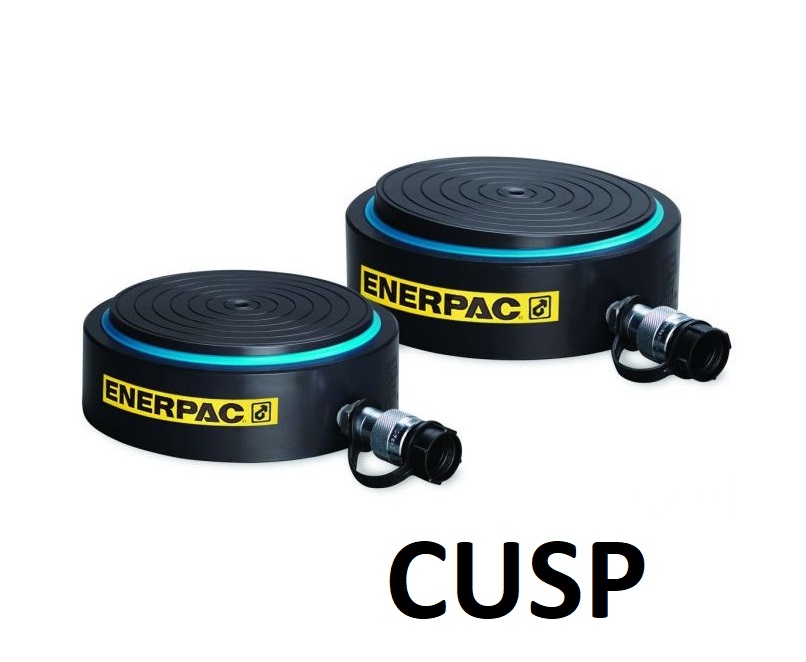

Vérin ultra plat à tête inclinable 10 - 10000 Tonnes CUSP
Vérin ultra plat à tête inclinable 10 - 10000 Tonnes CUSP

Vérin ultra plat à tête inclinable 10 - 10000 Tonnes CUSP

En savoir plus

Caractéristiques :

- Capacité : 10 à 10000 Tonnes
- Course : Droite : 7-17 Incliné : 6-10 mm

Voir toutes les caractéristiques
04 22 20 37 26

Matériel de fort tonnage - jusqu'à 10000 Tonnes, le vérin ultra plat à tête inclinable CUSP est un équipement puissant et sûr. Il offre une capacité de levage avec tête inclinée intégrée jusqu'à 4 degrés pour une répartition uniforme de la charge (jusqu'à 4 % de la capacité maximale en charge latérale).
Sa « ligne rouge » permet de visualiser la limite maximum de course.

Compact, le vérin extra plat CUSP d'ENERPAC présente une hauteur rentrée extrêmement faible.
Son traitement de surface par nitrocarburation répond aux conditions d'exploitation les plus difficiles.

Caractéristiques

Capacité 10 à 10000 Tonnes
Course Droite : 7-17 Incliné : 6-10 mm
Pression de travail 700 bars

Cap. T Course* Référence Angle +/- Surface Huile H (mm) H (mm) Poids
700b (kN) (mm) Vérin (degré) (cm²) (cm3) rentré sorti  (kg)
10 (97) 6/6,7 CUSP10  2 13,9 9,3 35,5 41,5 1,2
20 (198) 6/7 CUSP20  2 28,3 19,8 40,5 46,5 1,9
30 (310) 6/7,3 CUSP30  2 44,2 32,1 42,5 48,5 2,7
50 (550) 10/13,3 CUSP50  4 78,5 104 57 67 5,6
75 (792) 10/14 CUSP75  4 113,1 158 60,5 70,5 8
100 (1078) 10/14,7 CUSP100  4 153,9 226 63,5 73,5 10,8
150 (1589) 10/14,3 CUSP150  3 227 324 65 75 15,3
200 (2090) 10/14,9 CUSP200  3 298,6 446 69 79 21,5
250 (2542) 10/15,5 CUSP250  3 363,1 569 72,5 82,5 27,3
300 (3167) 10/14,1 CUSP300  2 452,4 637 72,5 82,5 34,4
400 (4008) 10/14,6 CUSP400  2 572,6 837 77,5 87,5 46,2
500 (5115) 10/15,2 CUSP500  2 730,6 1111 82,5 92,5 62,7
600 (5987) 10/15,6 CUSP600  2 855,3 1334 87,5 97,5 78,4
800 (7527) 10/16,3 CUSP750  2 1075,2 1757 93,5 103,5 105,2
1000 (10165) 10/17,4 CUSP1000  2 1452,2 2531 103 113 157


* tête inclinée / tête droite
