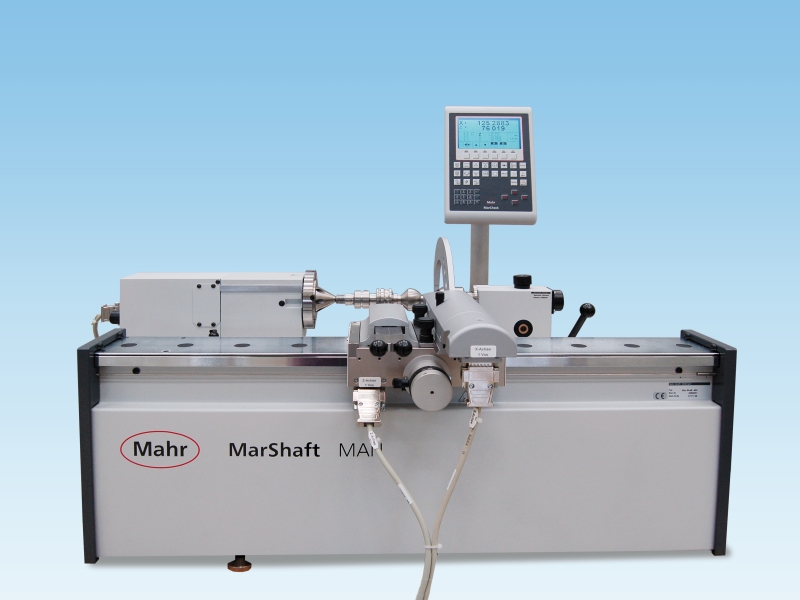

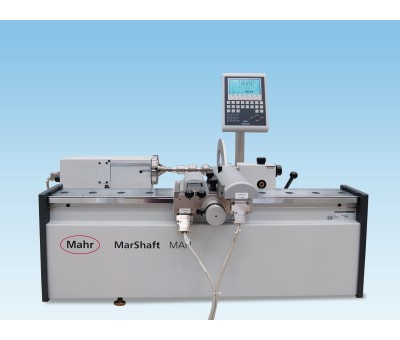

MarCheck est une nouvelle unité de mesure manuelle et d'analyse compacte pour les machines de mesure d'arbre MarShaft MAN, et se distingue par son utilisation extrêmement simple et ses grandes prestations.

Étant donné qu'il requiert très peu de formation, l'appareil est immédiatement prêt à utiliser, ce qui permet de réaliser un gain de temps et d'argent Le grand affichage LCD monochrome très lisible (240 x 160 pixels) peut afficher simultanément jusqu'à 3 canaux. L'activation de chaque canal de mesure à l'écran s'effectue automatiquement lors de la mesure avec l'axe de mesure correspondant. La direction de mesure est affichée.

Marcheck dispose de série de trois canaux de mesure pour deux axes de mesure linéaires (Z et X) et un axe de mesure rotatif (C), qui peut être configuré en axe de mesure linéaire (R) au besoin. Pour les mesures de battement radial et de circularité, la broche de mesure de précision (axe C) est commandée par MarCheck et activée/désactivée automatiquement.

Caractéristiques :

  • Grand affichage LCD monochrome très lisible (240 x 160 pixels) rétroéclairé
  • 3 canaux de mesure (axe Z, axe X et axe C/R)
  • Taille des chiffres : 13 mm environ
  • 1 port USB pour clé USB de 3 Go maxi
  • 1 port USB pour PC (au choix RS232, analyse des données dans Excel ou logiciel MarCom) ou installation de logiciel (mise à jour)
  • Connexion d'une imprimante à jet d'encre possible
  • Mesure de circularité et de battement radial par le DMS 120, aucun axe R supplémentaire n'est nécessaire
  • Transmission automatique des valeurs de mesure une fois la force de mesure indépendante de l'opérateur atteinte
  • Transmission automatique des valeurs de calibrage provenant des différents modules de mesure

Fonctions de mesure et de programmation :

  • Analyse de diamètre, longueur, distances, cône, symétrie, entraxe, circularité, battement axial, battement radial, concentricité, calcul de référence d'axe de la pièce, fonction maximum/minimum, fonction de préréglage de points de référence hors de la pièce.
  • Programmation par apprentissage, sauvegarde dans MarCheck, PC externe ou clé USB, impression par imprimante externe. Il est possible d'enregistrer jusqu'à 40 programmes de mesure.

Caractéristiques

Constante de grille
sélectionnable, 2 µm, 4 µm, 10 µm, 20 µm, 40 µm
Données interface
1x RS 232, 1x USB 2.0 modèle A, 1x USB 2.0 modèle B
Entrées incrémentales
T1, T2, T3 (sin/cos 1 Vss) sub D 15 pôles
Vitesse maxi de déplacement admise





0,2 m/s pour G = 2 µm
0,4 m/s pour G = 4 µm
1 m/s pour G = 10 µm
2 m/s pour G = 20 µm avec MarShaft MAN
4 m/s pour G = 40 µm
Signal d'entrée - fréquence limite
<100 kHz with sin/cos 1 Vss
Langues par défaut



Allemand, anglais, français
Il est possible d'installer des langues supplémentaires par l'intermédiaire d'un PC externe branché sur le port USB
Unité
mm / inch commutable dans le MENU
Seuil de réponse contrôle de fréquence
100 kHz
Résolution par canal de mesure réglable
séparément


0,0001 mm ; 0,001 mm ; 0,01 mm
0,00001 pouce ; 0,0001 pouce ; 0,001 pouce
0,001° décimal ; ° minutes secondes
