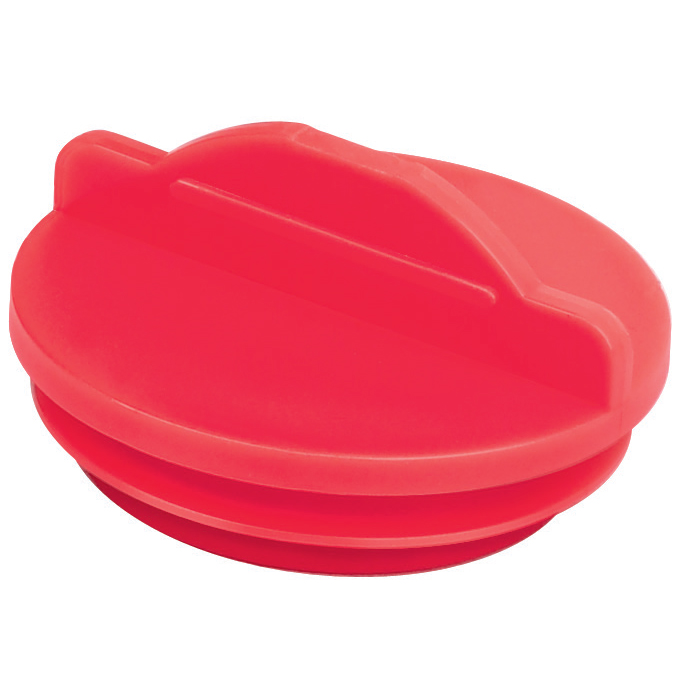

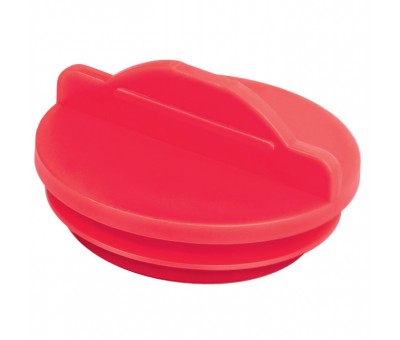

Le bouchon SR1008 est un dispositif qui s'implante par pression. Après une simple pression, un seul tour assure une fixation serrée. Réalisé en polyéthylène basse densité rouge, il dispose d'une arête de préhension rigide qui facilite la manipulation.
Caractéristiques
No. | Pour filetage | Pour filetage | Pour filetage | d | D | h1 | h2 |
Part | de Métrique | de BSP/GAS | de UNF/JIC | (mm) | (mm) | (mm) | (mm) |
10314 | M18 | - | 3⁄4" | 18.3 | 21.5 | 11.5 | 7.0 |
10530 | M10 | 1⁄8" | 7⁄16" | 9.8 | - | 6.0 | 4.0 |
12363 | M12, M13, M14 | 1⁄4" | 1⁄2" | 13.1 | 15.8 | 12.0 | 5.0 |
12364 | M16 | 3⁄8" | 5⁄8" | 16.5 | 19.5 | 14.0 | 5.0 |
12365 | M20 | 1⁄2" | - | 21.3 | 22.7 | 12.0 | 7.0 |
12366 | M22 | 5⁄8" | 7⁄8" | 22.4 | 25.8 | 12.0 | 7.0 |
12367 | M25, M26 | 3⁄4" | 1 1⁄16" | 25.5 | 29.9 | 12.0 | 7.0 |
12368 | M28 | 7⁄8" | 1 1⁄8" | 27.9 | 32.7 | 12.0 | 7.0 |
12369 | M32 | 1” | 1 5⁄16" | 32.0 | 35.6 | 12.0 | 7.0 |
12598 | M40, M42 | 1 1⁄4" | 1 5⁄8" | 41.5 | 45.4 | 7.0 | 7.0 |
12621 | M24 | - | - | 23.5 | 28.2 | 12.0 | 7.0 |
12622 | M36 | 1 1⁄8" | 1 1⁄2", 1 3⁄8" | 35.7 | 39.7 | 12.0 | 7.0 |
