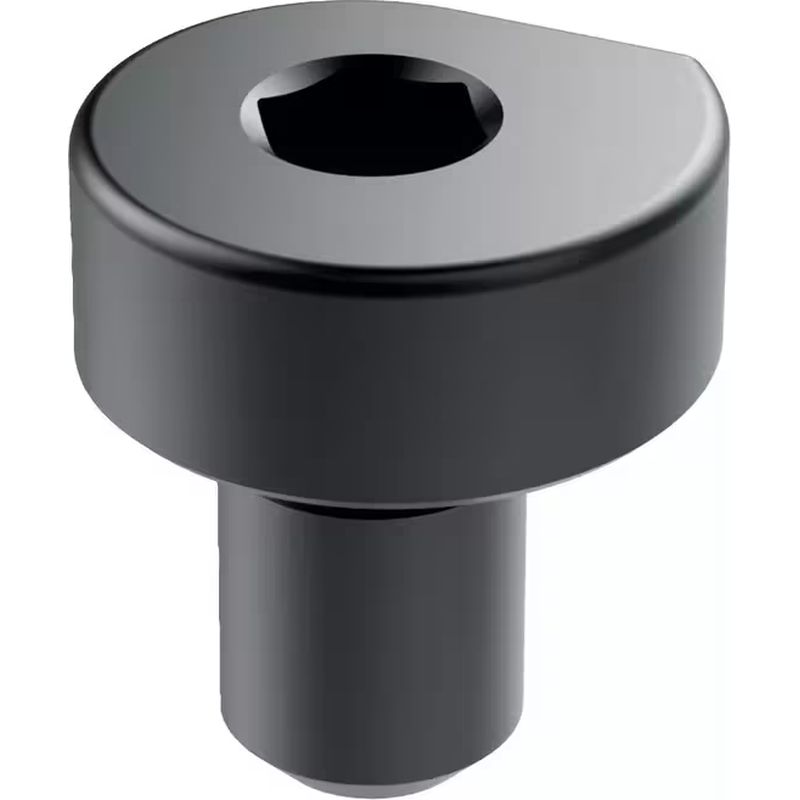

Bride à came en spirale de serrage desserrage rapide
Description
Les brides à came en spirale sont utilisées lorsqu'il est nécessaire de serrer ou de fixer un objet à l'aide d'une bride à auto-verrouillage. Elles disposent d'un mécanisme de came en spirale pour un serrage et un desserrage rapide de la prise.
Les utilisateurs peuvent modifier la force de serrage en tournant simplement la came pour répondre aux besoins individuels de l'application.
Un arbre traversant leur centre est utilisé pour les faire fonctionner de manière mécanique, pneumatique ou hydraulique. Elles sont extrêmement compactes et disposent d'un profil surbaissé, ce qui les rend excellentes pour une fixation multi-composants.
L'effet d'auto-verrouillage demeure actif en cas de défaillance de la pression, ce qui confère une sécurité opérationnelle fortement améliorée via un serrage pneumatique ou hydraulique.
Utilisées dans les applications automobiles, de construction, de fabrication et d'industrie générale.
- Matière : Acier
- Séries : SR12108
Caractéristiques

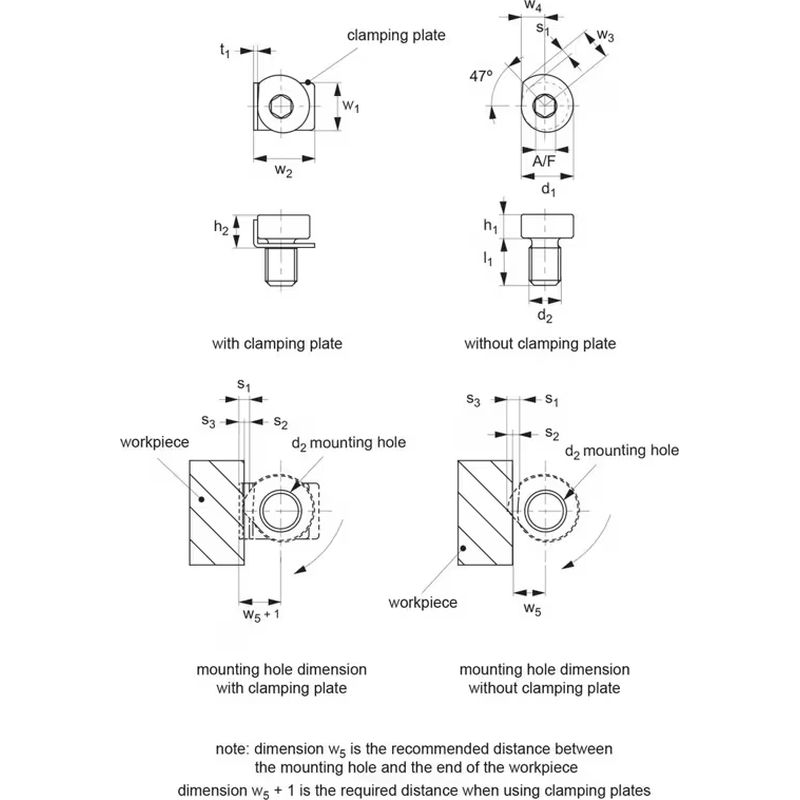

| Référence | Plaque serrage | d1 | d2 | h1 | l1 | w3 |
| 20266271 | Sans plaque de serrage | 16.0 | M12x1.75 | 8.0 | 18.0 | 10.9 |
| 20265939 | Avec plaque de serrage | 12.0 | M8x1.25 | 6.0 | 12.0 | 8.2 |
| 20265946 | Avec plaque de serrage | 14.0 | M10x1.50 | 7.0 | 15.0 | 9.5 |
| 20266004 | Sans plaque de serrage | 12.0 | M8x1.25 | 6.0 | 12.0 | 8.2 |
| 20265779 | Avec plaque de serrage | 10.0 | M6x1.00 | 5.0 | 9.0 | 6.8 |
| 20265892 | Sans plaque de serrage | 10.0 | M6x1.00 | 5.0 | 9.0 | 6.8 |
| 20265953 | Avec plaque de serrage | 16.0 | M12x1.75 | 8.0 | 18.0 | 10.9 |
| 20266264 | Sans plaque de serrage | 14.0 | M10x1.50 | 7.0 | 15.0 | 9.5 |
