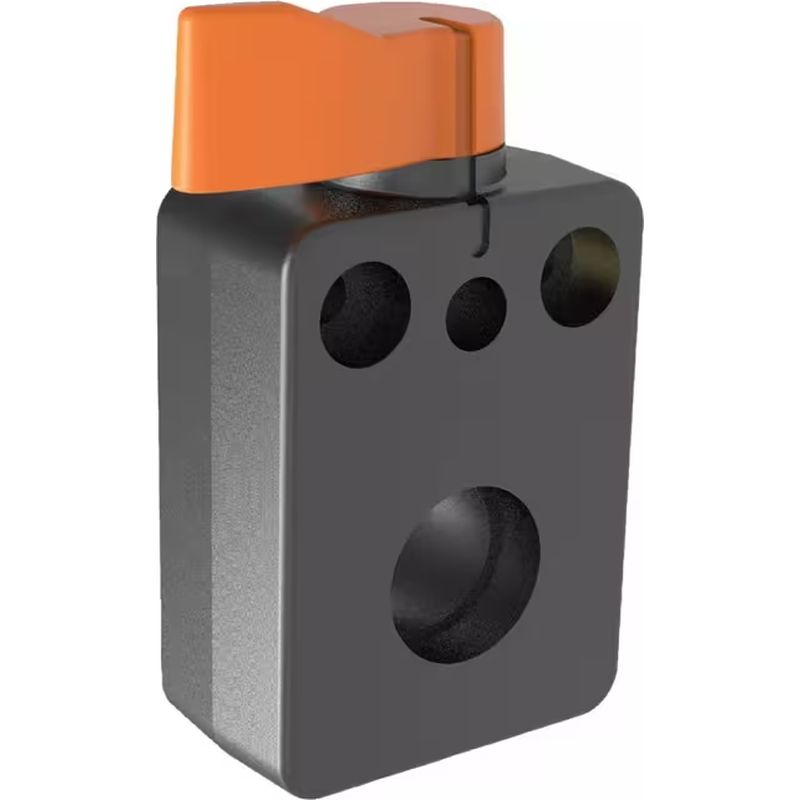

Bride coulissante pour barre ronde
Description
Les brides coulissantes pour barres rondes sont utilisées pour placer, verrouiller, libérer et régler rapidement les barres rondes solides dans des applications. Pour une meilleure stabilité, elles sont montées en position fixe dans l'assemblage.
Les brides coulissantes peuvent être destinées à des trous fendus pour une barre coulissante solide ou pour une barre ronde solide. La broche est tirée par le ressort interne avec une force de 70 N pour empêcher la broche de cliqueter. Elles ne sont adaptées qu'au mouvement linéaire droit d'une barre ronde solide (non fournie) et ne peuvent supporter aucune autre contrainte appliquée.
Elles sont couramment utilisées dans un large éventail d'applications industrielles, notamment l'automobile, l'aérospatiale et les dispositifs médicaux. Des dents sont présentes à l'intérieur et elle s'enclenche tous les 7,2 (=360/ 50).
Les brides coulissantes pour barres rondes solides sont utilisées pour placer, verrouiller, libérer et régler rapidement les barres rondes solides dans des applications.
Pour une meilleure stabilité, montées en position fixe dans l'assemblage. La broche est tirée par le ressort interne avec une force de 70 N pour empêcher la broche de cliqueter. Des dents sont présentes à l'intérieur et elle s'enclenche tous les 7,2 (=360/ 50).
- Matière : Polyamide
- Séries : SR33980

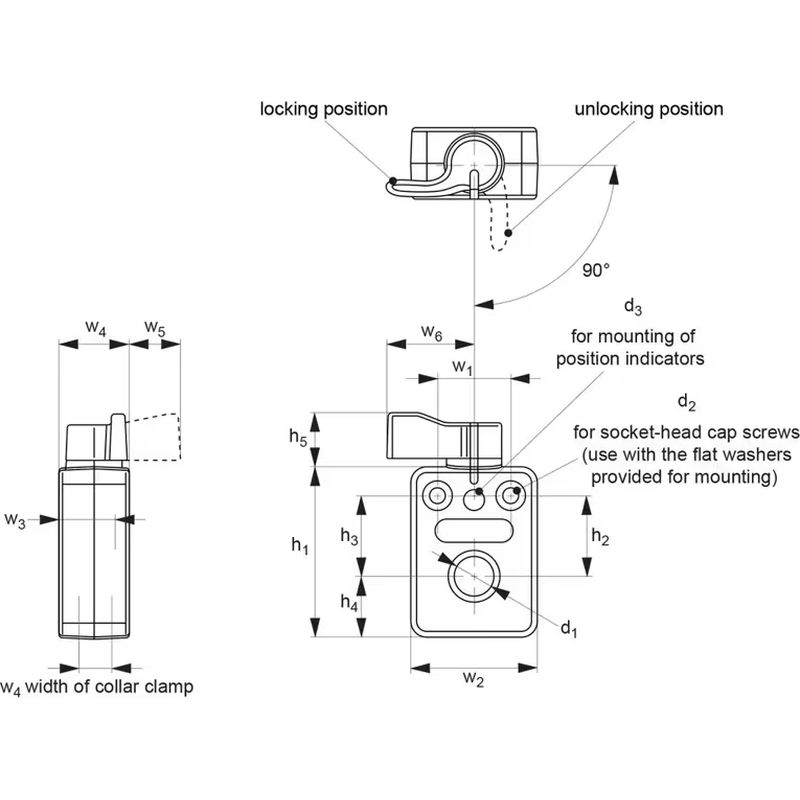

Caractéristiques
| Référence Essentra | d1 | d2 | w2 | W3 | h2 |
| 20192136 | 16.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20191290 | 16.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20192105 | 14.0 | M4 | 36.0 | 14.0 | 23.5 |
| 20192075 | 8.0 | M4 | 36.0 | 14.0 | 23.5 |
| 20192129 | 15.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20191245 | 8.0 | M4 | 36.0 | 14.0 | 23.5 |
| 20191238 | 8.0 | M4 | 36.0 | 14.0 | 23.5 |
| 20191252 | 12.0 | M4 | 36.0 | 14.0 | 23.5 |
| 20192112 | 12.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20192143 | 20.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20192099 | 12.0 | M4 | 36.0 | 14.0 | 23.5 |
| 20191269 | 12.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20191276 | 14.0 | M4 | 36.0 | 14.0 | 23.5 |
| 20191306 | 20.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20191283 | 15.0 | M5 | 51.0 | 12.5 | 17.0 |
| 20192082 | 10.0 | M4 | 36.0 | 14.0 | 23.5 |
Mot du fournisseur
Pour les applications impliquant des trous oblongs, Essentra propose des brides coulissantes spécialement conçues à cet effet. Ces brides offrent une prise fiable et sécurisée dans les fentes, assurant stabilité et précision dans le positionnement des pièces ou des composants.
