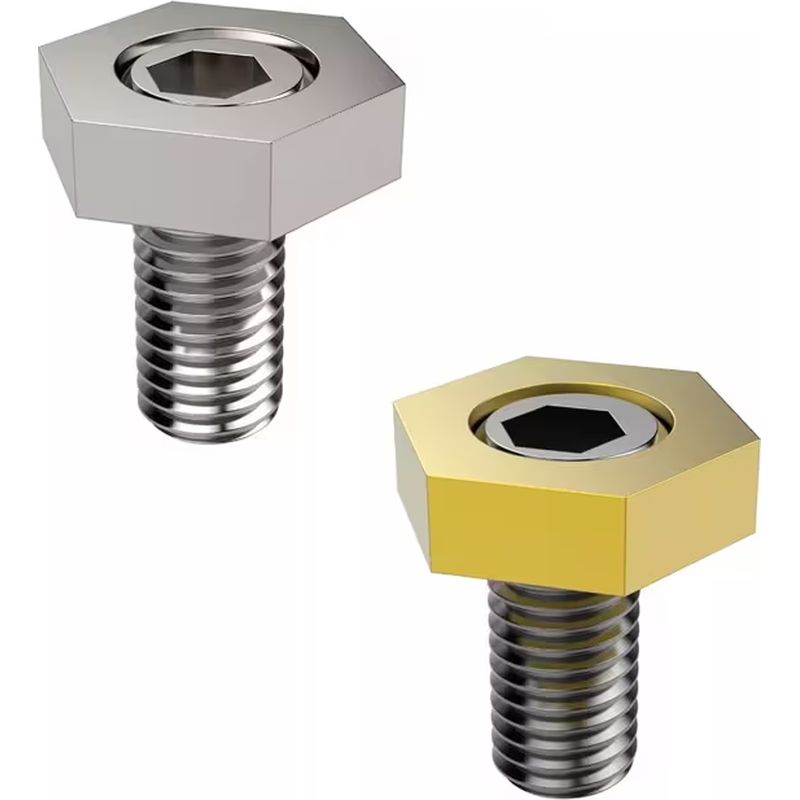

Bride de fixation à arbre excentrique
Description
Les brides de fixation à arbre excentrique permettent un contrôle fin du couple et une préhension modifiable tout en maintenant un alignement et un placement exacts.
La conception excentrique répartit uniformément la force de serrage tout en préservant un alignement précis.
Elles offrent un serrage rapide et fort et sont construites pour la durabilité et la longévité. Utilisées dans l'usinage de précision, l'assemblage et les applications de maintien.
- Matière : Acier inoxydable, Acier
- Séries : SR12113, SR12112
Caractéristiques

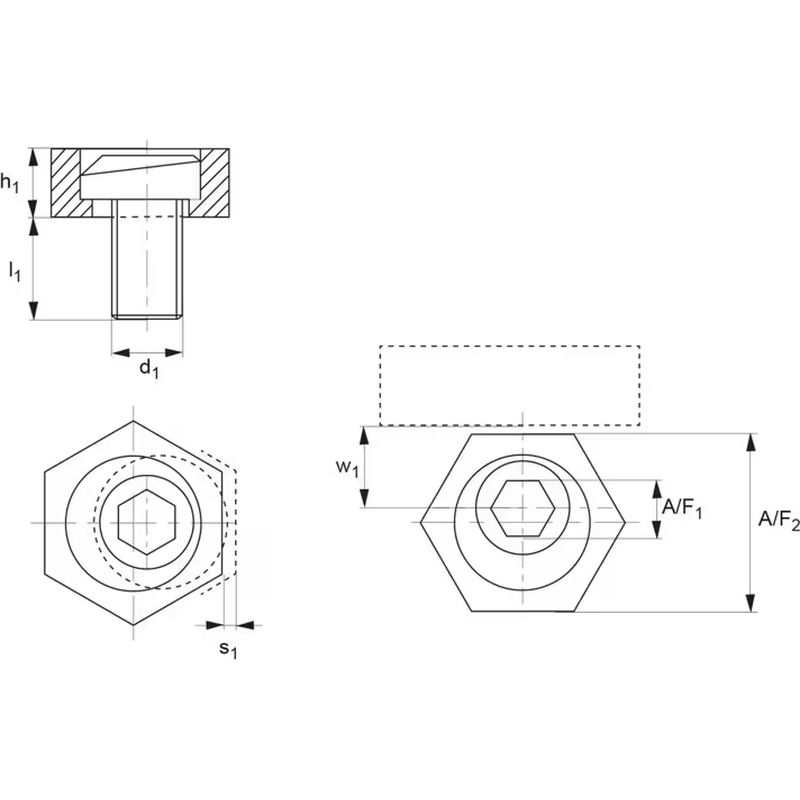

| Référence | d1 | h1 | l1 | s1 | w1 | A/F1 | Serrage en kN |
| 20266936 | M12x1.75 | 9.52 | 22.8 | 2.03 | 12.7 | 8.0 | 17.7 |
| 20266943 | M16x2 | 12.70 | 28.5 | 2.54 | 15.0 | 12.0 | 26.6 |
| 20266394 | M4x0.7 | 2.80 | 9.6 | 0.76 | 3.80 | 3.0 | 0.9 |
| 20266967 | M8x1.25 | 6.35 | 15.0 | 1.01 | 10.20 | 5.0 | 3.5 |
| 20266912 | M8x1.25 | 4.55 | 15.0 | 1.01 | 10.2 | 5.0 | 3.5 |
| 20266905 | M6x1 | 4.75 | 11.2 | 1.01 | 7.8 | 4.0 | 3.5 |
| 20266929 | M10x1.5 | 6.35 | 19.0 | 1.27 | 10.2 | 7.0 | 8.8 |
| 20266950 | M6x1 | 4.75 | 11.2 | 1.01 | 7.80 | 4.0 | 3.5 |
| 20266899 | M4x0.7 | 2.80 | 9.6 | 0.76 | 3.8 | 3.0 | 0.9 |
Mot du fournisseur
Notre gamme de brides et griffes propose des solutions d’ingénierie de précision, conçues pour élever vos processus d’usinage, d’assemblage et de maintien dans différents secteurs. Nous proposons des solutions personnalisables qui offrent de la flexibilité dans diverses configurations. Que vous visiez une prise précise ou des capacités améliorées, nos offres garantissent des performances fiables. Chaque composant est conçu pour optimiser l’efficacité et la précision, incarnant notre engagement en faveur de l’innovation et de la fiabilité pour des résultats exceptionnels.
Types et applications - notre gamme comprend des brides et des griffes, notamment :
- Composants à expansio
- Plaques et bases de serrage
- Systèmes de serrage spécialisés
- Solutions de fixation et de prise
- Serrage de rails et d’arbre
