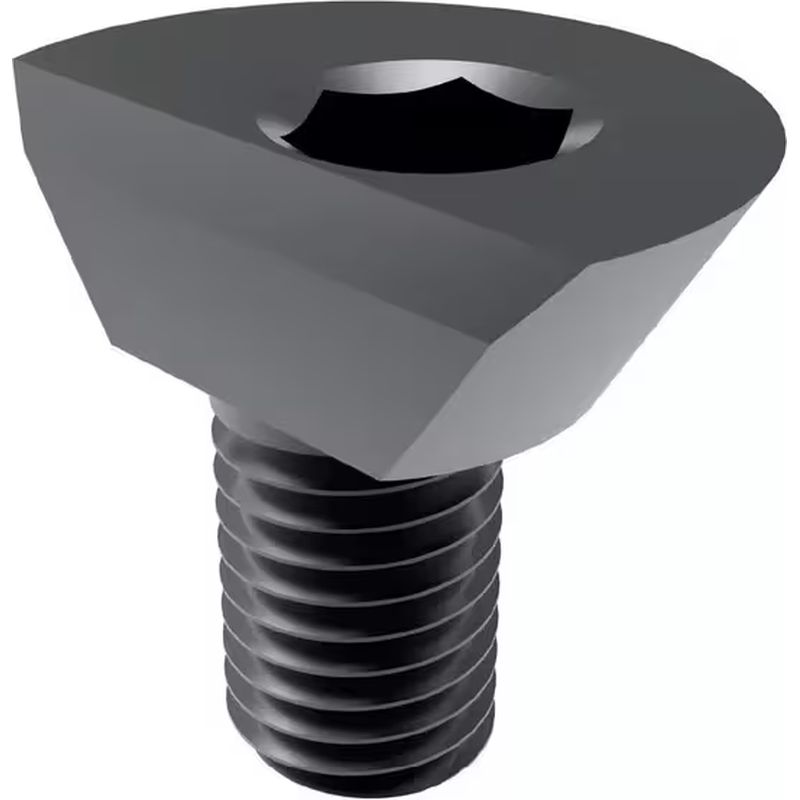

Brides à excentrique compactes à traction vers le bas
Description
Les brides à excentrique à traction vers le bas dotées d'une construction petite, solide et stable, sont idéales pour fournir des forces de serrage vers le bas et le côté dans des situations où l'espace est restreint.
Elles combinent un cône fuselé avec un filetage excentrique décalé pour offrir un serrage au-dessus ou au-dessous de la surface du composant. Elles ne sont pas affectées par la pénétration de copeaux et disposent d'une grande force de serrage résistant à la traction et à la poussée latérale.
Elles disposent d'un profil surbaissé, d'une petite empreinte et sont simples à utiliser. Idéales pour serrer des composants multiples dans l'automobile, la construction et l'usinage.
- Matière : Acier trempé
- Séries : SR12111
Caractéristiques

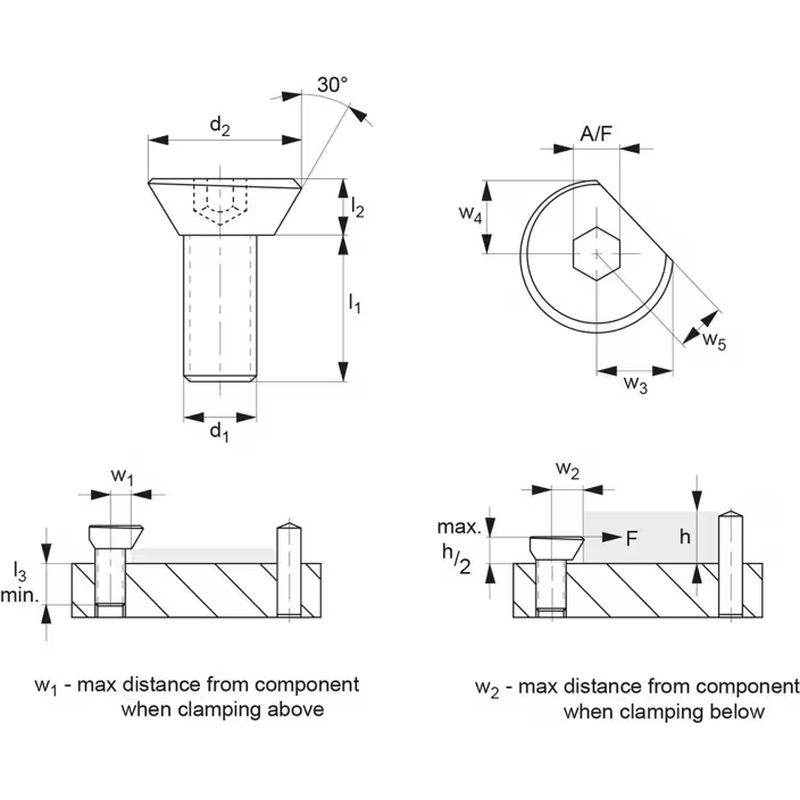

| Référence | d1 | d2 | l1 | l2 | l3 min | w1 | w2 ±0.2 |
| 20265564 | M8 | 16.9 | 16.0 | 6.0 | 8.0 | 6.6 | 8.0 |
| 20265557 | M6 | 13.5 | 12.0 | 5.0 | 6.0 | 5.4 | 6.4 |
| 20265540 | M4 | 8.7 | 8.0 | 3.0 | 4.0 | 3.5 | 4.2 |
| 20265731 | M3 | 6.7 | 6.0 | 2.0 | 3.0 | 3.0 | 3.2 |
| 20265649 | M5 | 10.9 | 10.0 | 4.0 | 5.0 | 4.2 | 5.2 |
| 20265571 | M10 | 20.9 | 20.0 | 7.0 | 10.0 | 8.3 | 9.8 |
| 20265588 | M12 | 26.1 | 24.0 | 9.0 | 12.0 | 10.1 | 12.0 |
