Description

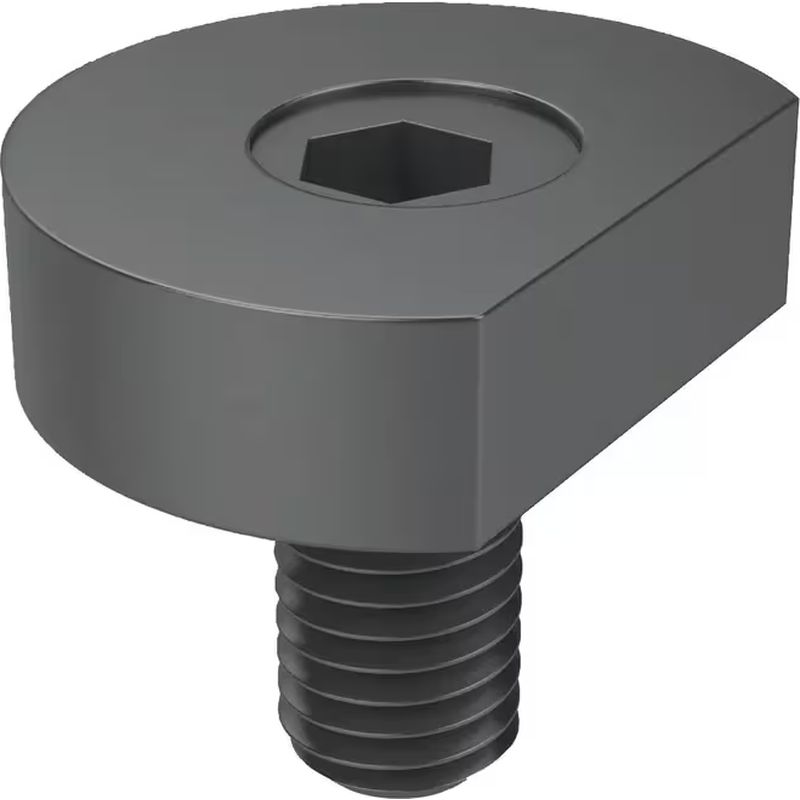

Ces brides de fixation usinables maintiennent en place des pièces planes, irrégulières ou rondes pendant les opérations d'usinage, assurant précision et reproductibilité.
Elles disposent d'une capacité de préhension solide et constante.
Elles sont fournies avec des boulons à came et une vis d'usinage pour maintenir la bride en place pendant que la face de la bride est usinée pour s'adapter à la forme du composant. Cela garantit la précision, ainsi que la stabilité pendant les processus d'usinage.
Faciles à intégrer dans les paramétrages d'usinage et à fixer rapidement et en toute sécurité. Utilisées dans l'usinage de précision, les pièces complexes à usiner et les applications de production ponctuelle ou à faible volume.
- Matière : Acier doux
- Séries : SR12020
Caractéristiques

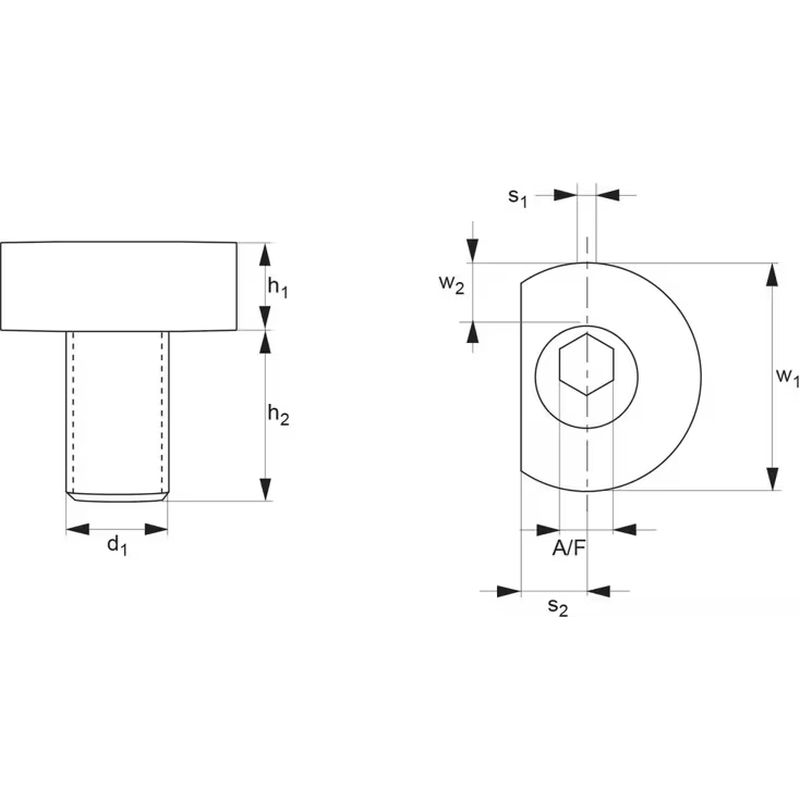

| Référence | h1 | h2 | d1 | w1 | Course s1 | Course s2 | Serrage kN |
| 20266547 | 6.4 | 11.9 | M6 | 24.9 | 1.0 | 7.8 | 3.4 |
| 20266578 | 14.0 | 28.6 | M16 | 43.9 | 2.5 | 15.0 | 26.7 |
| 20266554 | 8.9 | 18.0 | M10 | 31.2 | 1.5 | 10.2 | 8.9 |
| 20266561 | 11.4 | 22.9 | M12 | 37.6 | 2.0 | 12.7 | 17.8 |
Mot du fournisseur
Notre gamme de brides et griffes propose des solutions d’ingénierie de précision, conçues pour élever vos processus d’usinage, d’assemblage et de maintien dans différents secteurs. Nous proposons des solutions personnalisables qui offrent de la flexibilité dans diverses configurations. Que vous visiez une prise précise ou des capacités améliorées, nos offres garantissent des performances fiables. Chaque composant est conçu pour optimiser l’efficacité et la précision, incarnant notre engagement en faveur de l’innovation et de la fiabilité pour des résultats exceptionnels.
Types et applications - notre gamme comprend des brides et des griffes, notamment :
- Composants à expansio
- Plaques et bases de serrage
- Systèmes de serrage spécialisés
- Solutions de fixation et de prise
- Serrage de rails et d’arbre
