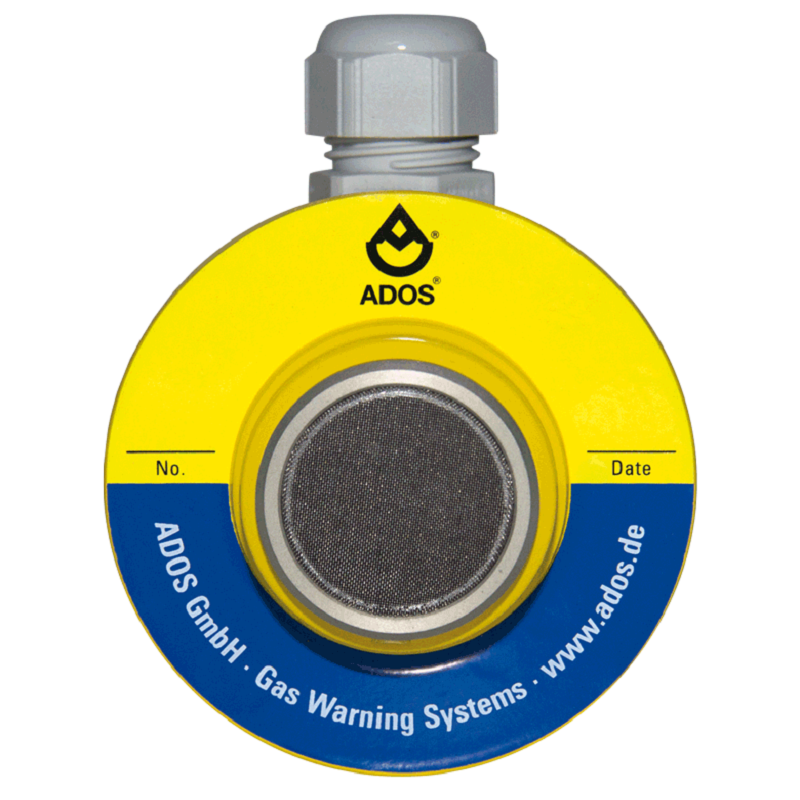

Capteur de mesure de concentration de gaz toxiques TOX 592
Le capteur de mesure de gaz toxiques TOX 592 d'ADOS sert à la mesure continue de la concentration des gaz présents dans l’air.
Il opère dans une plage de 0-20 ppm jusqu’aux plages ppm supérieures.
Différents types d'éléments de capteurs électrochimiques sont disponibles et permettent de mesurer facilement des gaz comme le monoxyde de carbone, l'ammoniac, le dioxyde d'azote, le dioxyde de soufre, l'hydrogène sulfuré et bien d'autres.
Domaines d'application :
- Surveillance de l'air ambiant en industrie : pour veiller à ce que la concentration maximale admissible du lieu de travail ne soit pas dépassée par ex. dans les laboratoires ou les bancs d'essais de moteurs.
- Dans les parkings : pour la mesure, la commande et l'alarme, en liaison avec l'unité de mesure Multitronik 592 d'ADOS, contrôlé conformément à VDI 2053
- Dans les abris privés et collectifs : pour la surveillance de l'air extérieur ou intérieur.
Exemples de gaz et plages de mesure :
- Gaz Formule Champs de mesure
- Monoxyde de carbone CO 0 – 300 ppm
- Ammoniaque NH3 0 – 200 ppm
- Dioxyde d‘azote NO2 0 – 30 ppm
- Dioxyde de soufre SO2 0 – 50 ppm
- Anhydride sulfureux H2S 0 – 20 ppm
Caractéristiques
| Principe de mesure | Réaction électrochimique |
| Substance mesurable | Monoxyde de carbone |
| Plages de mesure | 0...150 ppm ; 0...300 ppm |
| Autres étendues sur demande | |
| Déviation du zéro | <10 ppm CO |
| Instabilité | <3 ppm CO |
| Erreur initiale | ± 3 % de la valeur maximale de l‘étendue de mesure |
| Dérive du zéro | <2% (1an) |
| Reproductibilité | <2% (1an) |
| Linéarité | <2% de la valeur max. de l’étendue |
| Temps de réponse (T90) | <60 secondes |
| Sensibilité transversale | <2% avec filtre intégré |
| Interface | Interface de courant à 2 fils 4...20mA ou technique LON® à 4 conducteurs, isolation galvanique, communication 78 kpbs |
| Tension d’alimentation | 15V / 30 V Charge max. selon la tension 100...500 ohms |
| Température d’utilisation | -10°C à +40°C capteur à compensation thermique dans l’étendue |
| Humidité de l’air | 10...99%, sans condensation |
| Durée de vie de la cellule | env. 2ans |
| Degré de protection | IP30 |
| Dimensions du capteur | Ø 80 mm |
| Poids | 600 g |
| Certificat de conformité | VDI 2053 |
Mot du fournisseur
Mode de fonctionnement du capteur CO :
- Le capteur de gaz 592 CO ADOS consiste en une cellule de mesure chimique dans laquelle l‘air devant être mesuré entre par diffusion.
- Les ions H+ libérés au niveau de l‘électrode et les électrons sont consommés dans une réaction cathodique. Le courant ainsi généré entre l‘anode et la cathode est directement proportionnel à la concentration en CO présente dans l‘air mesuré.
- Le courant du capteur sera amplifié, puis amené via une interface de 4-20 mA ou via le bus de terrain LON® à une unité d‘évaluation, comme par ex. Multitronik 592 ADOS, qui traitera la grandeur mesurée, l‘indiquera en ppm CO et remplira d‘éventuelles fonctions de commande et d‘alarme.
Il existe deux versions de transmission des données avec des signaux de sortie différents :
- TOX 592 avec une sortie de courant 4-20 mA à 2 fils
- TOX 592 LON® avec un bus de terrain intelligent LON® à 4 fils en liaison avec le LON® Center 2000 ou le Multitronik 592 LON®.
