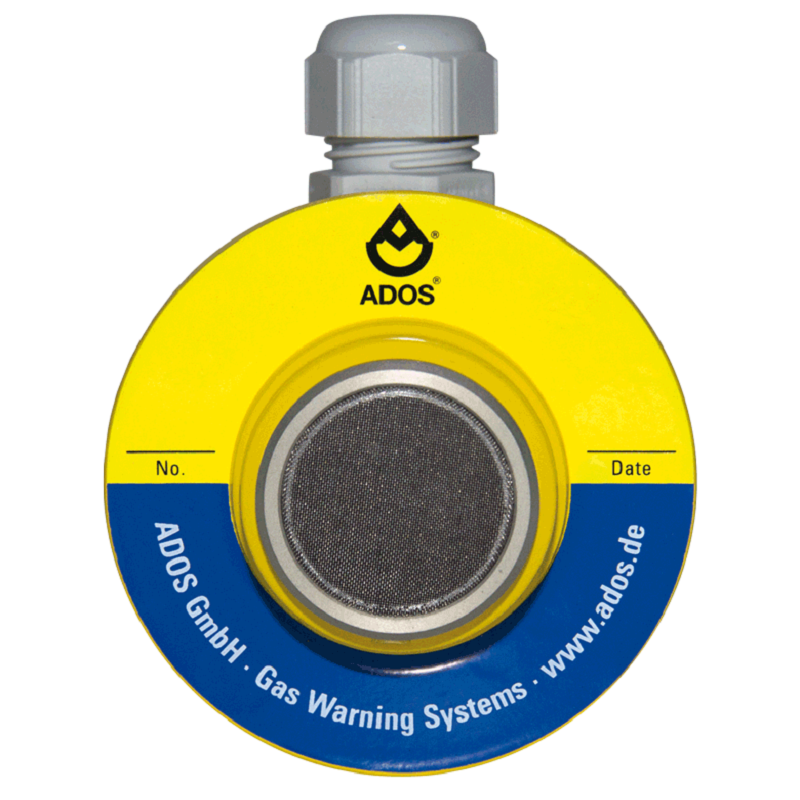

Détecteur de gaz combustibles LCTR 903 - mesure LIE
Le détecteur de gaz combustibles LCTR 903 sert à mesurer, dans la plage de mesure LIE des gaz tels que l'hydrogène, le méthane ou le propane / le butane en air.
Selon le type de mesure recherchée, ce détecteur est équipé de capteurs différents utilisant des méthodes de mesure distincte : semi-conducteur, combustion catalytique ou infrarouge (voir détail ci-après)
Ses domaines d’utilisations s'étendent à des applications de contrôle et de sécurité industrielle et tertiaire variées :
- Chaufferies fonctionnant au gaz
- Postes de relais de gaz
- Postes de distribution de gaz
- Station de recharge pour les accumulateurs
Caractéristiques
| Détecteur de gaz LCTR 903 | TGS | VQ | IR |
| Méthode de mesure | Semi conducteur | Combustion catalytique | Infrarouge |
| Champs de mesure | De quelques ppm à 100% LIE | De quelques ppm à 100% LIE | 0...100 % LIE |
| CH4, C3H8, C2H2 | |||
| 0...100 en vol. % CH4 | |||
| 0...1, 2, 3, 4, 5 en vol. % CO2 | |||
| Erreur max. en fonction de la fin d’échelle | ± 5 % | ± 5 % | ± 3 % |
| Linéarité | < 15 % de la valeur de fin d’échelle | < 3 % de la valeur de fin d’échelle | < 3 % de la valeur de fin d’échelle |
| Température d’utilisation | -20 °C à +45 °C | -20 °C à +45 °C | -20 °C à +45 °C |
| Influence de la température | 5% | 2% | env. 8 % |
| Temps de réponse (t90) | env. 20 sec. | env. 20 sec. | < 30 sec. |
| Influence de la pression atmosphérique | 1% | 1% | 1% |
| Position de montage | au choix | au choix | au choix |
| Applications de mesure | gaz toxiques, combustibles et explosibles dans la zone LIE | gaz toxiques, combustibles et explosibles dans la zone LIE | gaz toxiques, combustibles et explosibles dans la zone LIE |
| Durée de vie du capteur | > 2 ans | > 2 ans | env. 5 ans |
| Alimentation | 15V...30V | 15V...30V | 15V...30V |
| Interface | Courant 4...20 mA à 3 conducteurs ou la technique LON® à 4 conducteurs (LCTR 404), isolation galvanique, communication 78 kbps | ||
| Degré de protection | IP54 | IP54 | IP54 |
| Dimensions | 80 x 80 mm | 80 x 80 mm | 80 x 80 mm |
| Poids | 500 g | 500 g | 500 g |
Mot du fournisseur
Détails des différents types de capteurs pour la détection de gaz combustibles :
- Le capteur TGS : Ce capteur comprend un senseur à semi-conducteur qui est monté sur un substrat de SnO2 type N fritté. Lorsque des gaz combustibles ou des réducteurs sont adsorbés sur la surface du senseur, la concentration du gaz mesuré est alors déterminée par la variation de conductibilité.
- Le capteur VQ : Il fonctionne selon le principe de combustion catalytique. Lorsque des gaz ou des vapeurs combustibles ou réducteurs parviennent sur l’élément de mesure, ils y seront brûlés catalytiquement, ce qui entraîne une augmentation de la température, qui modifiera à son tour la résistance de l’élément de mesure. Cette modification est proportionnelle à la concentration du gaz devant être mesurée. L’élément inerte sert à la compensation de la tempéra- ture et de la conductibilité du gaz mesuré.
- Le capteur IR : Le gaz de mesure traverse une chambre dans laquelle se trouvent une source de rayonnement IR et un détecteur infrarouge bi-canal. Durant ce processus, le rayonnement infrarouge subit un affaiblissement d’intensité induit par la molécule de gaz, ce qui permet de déterminer la concentration de gaz présente. Comme la seule absorption prise en compte est celle d’une longueur d’onde (A) spécifique au gaz à contrôler par rapport à une longueur d’onde (B) non absorbée par le gaz de mesure, le système permet de compenser en grande partie les interférences dues à un encrassement, vieillissement, etc.
