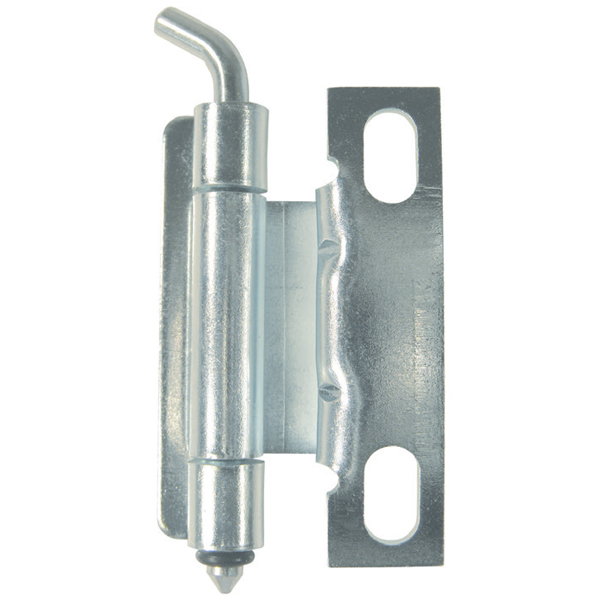

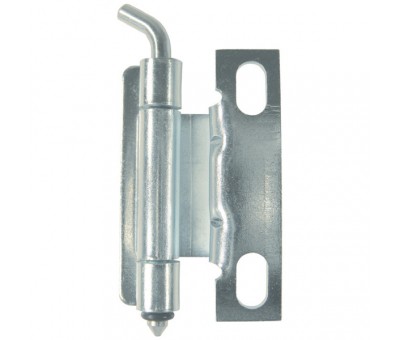

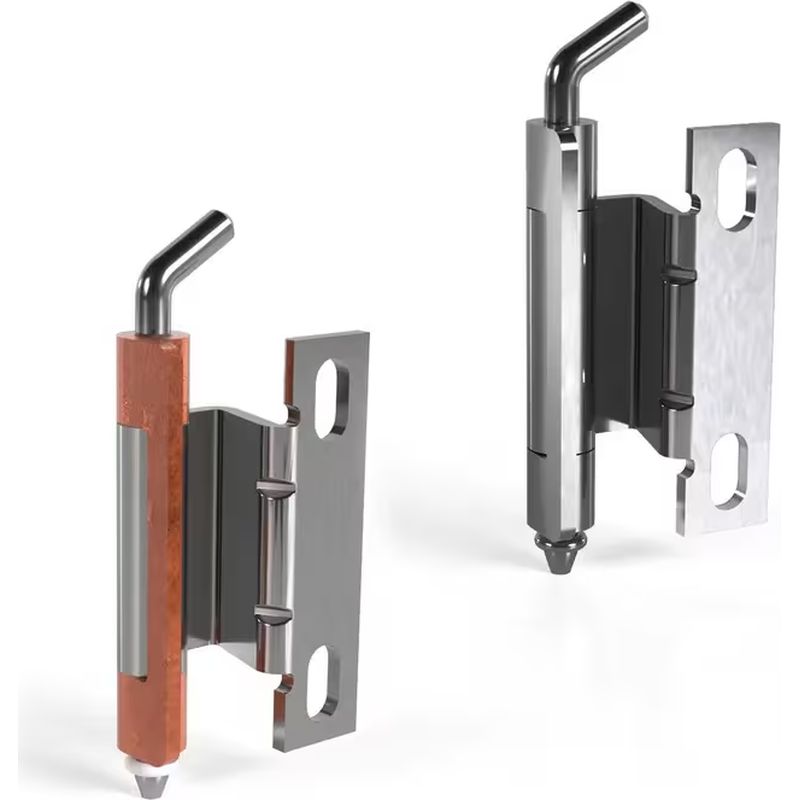

Charnière encastrable pour porte et capot SR5545
Cette charnière à encastrer est fabriquée en acier zingué ou acier inoxydable AISI 304. Elle peut s'appliquer à une fermeture à gauche ou à droite. Les charnières encastrables SR 5545Idéale pour des portes métalliques ou des capots de machines
- Types 1-6 : angle de rotation de charnière à 120°
- Type 5 : Vissé côté châssis, soudé côté porte
- Type 7 : angle de rotation de charnière à 135°
- Types 8 & 9 : s'adapte aux portes montées de l'intérieur
La gamme de charnières à encastrer à visser / à souder est adaptée à des applications à usage intensif et offre une solution de montage en deux parties, avec la partie cadre vissée et la partie porte montée à l'aide d'un écrou sur un goujon soudé sur la porte. L'utilisation d'un axe permet d'enlever la porte pour faciliter l'accès. Elles sont adaptées à une utilisation main gauche et main droite.
Séries : SR5545
Caractéristiques
| Référence Essentra | Longueur totale de la feuille | Largeur totale | Distance de compensation | Matière du corps |
| 20078430 | 60.0 mm | 22.5 mm | ||
| 20078423 | 60.0 mm | 22.5 mm | ||
| 20068875 | 60.0 mm | 38.0 mm | ||
| 20068851 | 60.0 mm | 32.5 mm | ||
| 20068844 | 60.0 mm | 32.5 mm | ||
| 20124328 | 60.0 mm | 38.0 mm | 24.0 mm | Acier |
| 20124304 | 60.0 mm | 38.0 mm | 24.0 mm | Acier inoxydable |
| 20124298 | 60.0 mm | 38.0 mm | 20.0 mm | Acier inoxydable |
| 20124281 | 60.0 mm | 32.5 mm | 24.0 mm | Acier inoxydable |
| 20124311 | 60.0 mm | 32.5 mm | 24.0 mm | Acier |
Mot du fournisseur
Les charnières encastrées, également appelées charnières cachées ou invisibles, remplissent un double rôle en combinant esthétique et praticité.
Elles sont conçues pour être dissimulées à l'intérieur de la porte, rendant leur emplacement invisible. L'objectif principal de ces systèmes est de créer une surface homogène le long du bord extérieur de la porte.
En pratique, les charnières encastrées offrent un gain de place tout en permettant aux portes et panneaux ou capots de s'ouvrir comme avec un dispositif apparent.
Elles sont particulièrement utiles dans les espaces restreints où les mécanismes traditionnels risquent de limiter le débattement.
Elles sont conçues pour être dissimulées à l'intérieur de la porte, rendant leur emplacement invisible. L'objectif principal de ces systèmes est de créer une surface homogène le long du bord extérieur de la porte.
En pratique, les charnières encastrées offrent un gain de place tout en permettant aux portes et panneaux ou capots de s'ouvrir comme avec un dispositif apparent.
Elles sont particulièrement utiles dans les espaces restreints où les mécanismes traditionnels risquent de limiter le débattement.
