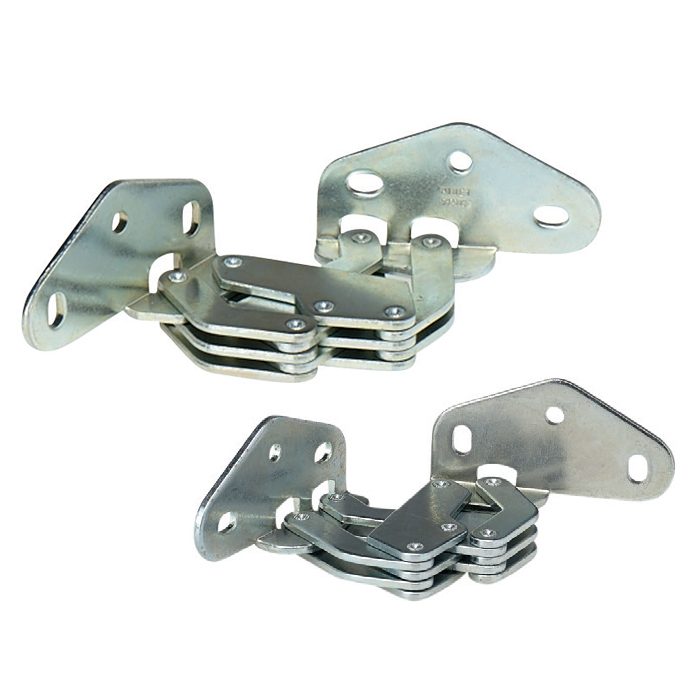

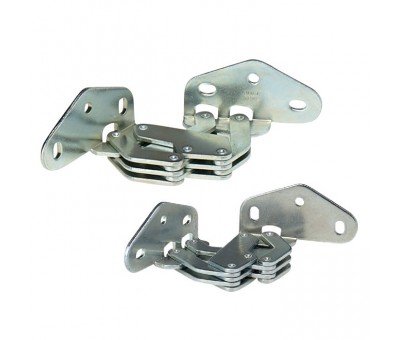

Ces charnière à encastrer SR5468 et SR5468 sont exécutées en acier.

Charnières manuelles

  • Angle de rotation 90°
  • Articulation renforcée à attaches multiples, avec conception très rigide à haute résistance aux torsions et vrilles
  • Application pour fermeture à gauche ou à droite
  • Haute résistance mécanique
  • Adapté à des applications charges lourdes ou légères
  • Zingué

Charnières à axe

  • Angle de rotation 110°
  • Haute résistance mécanique
  • Idéal pour des applications charges lourdes
  • Zingué
  • Attaches aluminium anodisé

Charnières avec axe amovible

  • Angle de rotation 180°
  • Idéal pour les armoires métalliques
  • Ouverture des portes en deux étapes
  • Axes amovibles pour démontage simple des portes
  • Fixation robuste par brasage
  • Ep. de porte max. de 1mm

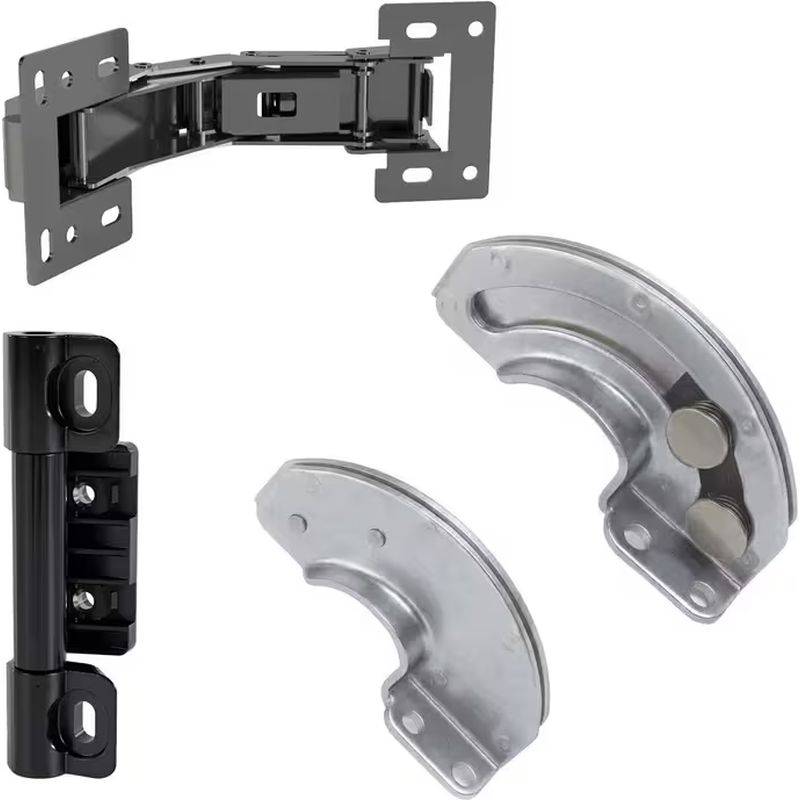

La gamme de charnières encastrées à visser est adaptée aux applications à usage intensif. Elles se montent à l'aide de vis et sont dotées d'un axe amovible pour permettre de retirer la porte du cadre pour un accès facile. Diverses matières et angles de rotation sont disponibles pour convenir à de multiples applications.

Séries : SR5468

Caractéristiques

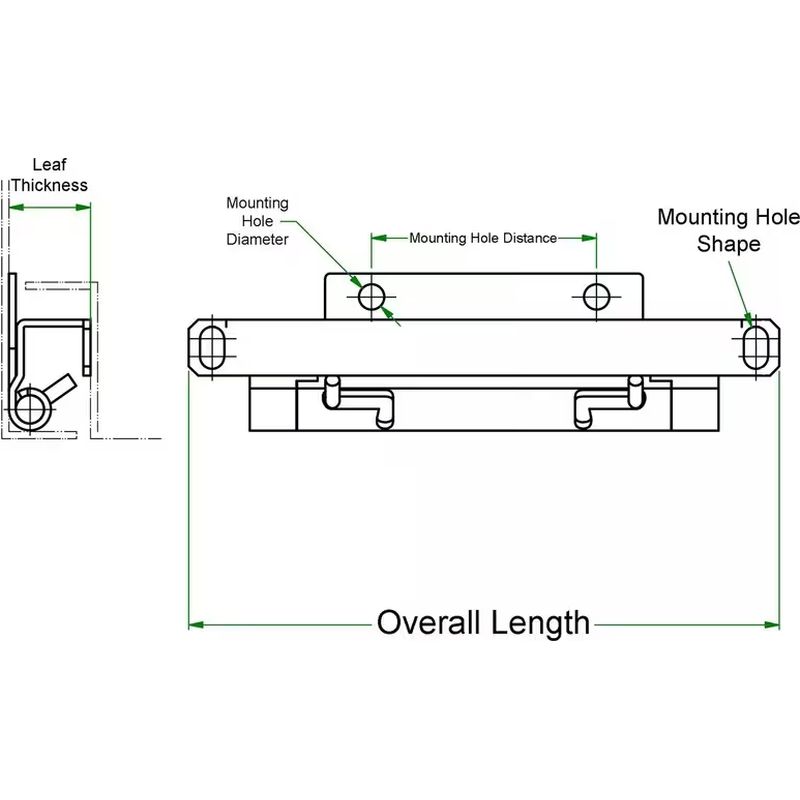

Référence Essentra Longueur totale de la feuille Longueur totale Largeur totale Rotation maximale Matière du loquet
10102190 83.2 mm 118.9 mm 35.6 mm 90 ABS
10273852 67.8 mm 126.0 mm 23.5 mm 120 Acier
10281208 41.0 mm 82.0 mm 21.0 mm 180 Acier
10549919 60.0 mm 84.0 mm 18.0 mm 120 Acier
10273869 67.8 mm 126.0 mm 23.5 mm 120 Acier
10281222 41.0 mm 82.0 mm 21.0 mm 180 Acier inoxydable
10550144 60.0 mm 84.0 mm 18.0 mm 120 Acier
10299975 104.5 mm 106.0 mm 44.0 mm 90 Acier inoxydable
10550205 36.0 mm 60.0 mm 22.5 mm 120 Acier inoxydable
10451656 120 Acier inoxydable
10273876 67.8 mm 126.0 mm 23.5 mm 120 Acier
10281130 47.5 mm 126.5 mm 30.2 mm 90 Acier
10281178 41.0 mm 82.0 mm 21.0 mm 180 Acier
10281185 41.0 mm 82.0 mm 21.0 mm 180 Acier
10281154 55.0 mm 102.0 mm 80.5 mm 110 Acier
10281192 41.0 mm 82.0 mm 21.0 mm 180 Acier
10281147 47.5 mm 126.5 mm 58.6 mm 90 Acier
10281123 47.5 mm 126.5 mm 30.3 mm 90 Acier
10281161 100.0 mm 100.0 mm 50.5 mm 180 Acier
10299982 112.0 mm 52.0 mm 150 Acier
10299999 112.0 mm 52.0 mm 150 Acier inoxydable
10299869 240.0 mm 40.0 mm 180 Acier inoxydable
20080013 90.0 mm 107.0 mm 28.0 mm 110 Acier zingué
10352854 44.0 mm 44 mm 29.0 mm 90 Acier
10352496 40.0 mm 80 mm 15.0 mm 100 Acier
20074630 65.0 mm 60.0 mm 39.0 mm 120 Inox 304
20080020 45.0 mm 107.0 mm 28.0 mm 90 Acier inoxydable
20078454 51.0 mm 65.0 mm 23.5 mm 120 Acier zingué
20078447 51.0 mm 65.0 mm 23.5 mm 120 Inox 304
20068783 31.8 mm 62.0 mm 16.0 mm 135 Inox 304
20079383 51.0 mm 65.0 mm 32.5 mm 135 Inox 304
20056124 115.0 mm 126.0 mm 24.4 mm 180 Acier inoxydable
20056131 115.0 mm 126.0 mm 23.5 mm 180 Acier inoxydable
20080037 45.0 mm 107.0 mm 28.0 mm 90 Acier inoxydable
20079390 51.0 mm 65.0 mm 32.5 mm 135 Acier zingué
20068806 60.0 mm 62.0 mm 18.0 mm 135 Inox 304
20068752 31.8 mm 62.0 mm 16.0 mm 135 Acier zingué
20068790 31.8 mm 62.0 mm 16.0 mm 135 Acier zingué
20125981 60.0 mm 65.0 mm 39.0 mm 120 Acier
20126520 90.0 mm 107.0 mm 28.0 mm 110 Acier zingué
20125936 60.0 mm 65.0 mm 32.5 mm 120 Acier inoxydable
20125967 60.0 mm 65.0 mm 32.5 mm 120 Acier
20125943 60.0 mm 65.0 mm 32.5 mm 120 Acier inoxydable
20125998 60.0 mm 65.0 mm 39.0 mm 120 Acier
20125974 60.0 mm 65.0 mm 32.5 mm 120 Acier
20125950 60.0 mm 65.0 mm 39.0 mm 120 Inox 304
20068745 31.8 mm 62.0 mm 16.0 mm 135 Inox 304
20036188 56.0 mm 56.0 mm 51.0 mm 93 Acier
20036171 76.0 mm 76.0 mm 38.5 mm 90 Acier
21009891 67.0 mm 90.0 mm 26.0 mm 180 Inox 304
21009846 90.0 mm 90.0 mm 33.0 mm 180 Acier

Mot du fournisseur

Les charnières encastrées, également appelées charnières cachées ou invisibles, remplissent un double rôle en combinant esthétique et praticité.

Elles sont conçues pour être dissimulées à l'intérieur de la porte, rendant leur emplacement invisible. L'objectif principal de ces systèmes est de créer une surface homogène le long du bord extérieur de la porte.

En pratique, les charnières encastrées offrent un gain de place tout en permettant aux portes et panneaux ou capots de s'ouvrir comme avec un dispositif apparent.

Elles sont particulièrement utiles dans les espaces restreints où les mécanismes traditionnels risquent de limiter le débattement.
