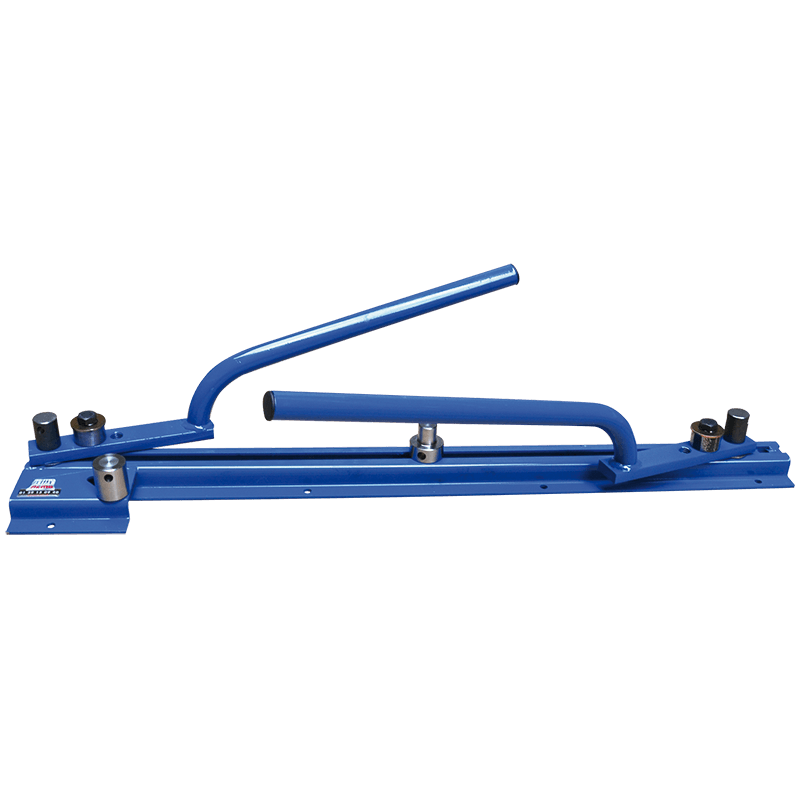

Cintreuse pour fer à béton et étrier acier
Description
Cintreuse de fer à béton et étriers en acier haute adhérence.
Cette cintreuse est destinée à la confection des étriers en acier à haute adhérence dans les conditions prescrites par les règles BA 60.
Elle est composée de :
- Un bâti à glissière.
- Deux bras de cintrage, dont un à position fixe et l'autre variable.
- Une butée régable pour les étriers carrés ou rectangulaires.
Cette cintreuse de fers à béton permet d'exécuter des étriers de toutes formes jusqu'au Ø 12 mm
Les étriers en épingles sont réalisés sans avoir à bouger le fer.
Pour les aciers doux, le cintrage s'effectue directement sur l'axe central dont le Ø est 30 mm.
Les bagues de cintrages et l'axe central sont fixes, ce qui évite un glissement du fer pendant le cintrage.
Caractéristiques
| Désignation produit | Cintreuse de fer à béton diamètre 12mm |
| Poids (sans galets) | 11,5Kg |
Mot du fournisseur
Étriers rectangulaires
- Régler (par rapport au levier fixe L1) la butée B à la longueur C1 du petit côté et le levier mobile côté L2 à la longueur C2 du grand côté.
- Faire le crochet d’extrémité à 180° sur le levier L2 et manœuvrer le levier fixe L1 de 90°.
- 3. et 4. Crocheter alternativement sur la butée B et sur le levier mobile L2 le dernier coude venant d’être fait et manœuvrer le levier L1 de 90°.
Étriers carrés
- Régler seulement le levier mobile L2 à la dimension C du côté du carré et opérer de la même façon que pour les étriers rectangulaires mais ne jamais crocheter sur la butée B.
